7420 スタンドアロンから Sun Disk Shelf (HBA 3 基)

次の図は、HBA 3 基を搭載する Oracle ZFS Storage 7420 スタンドアロンコントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、配線の入門を参照してください。

注 -  ポートの位置については、Oracle ZFS Storage Appliance インストールガイドに記載された対応するコントローラのハードウェア概要のセクションを参照してください。

図 389  1 つのチェーン内で Sun Disk Shelf 1 台に接続された HBA 3 基を搭載するスタンドアロン 7420 コントローラ

image:1 つのチェーン内で Sun Disk Shelf 1 台に接続された HBA 3 基を搭載する 7420 スタンドアロンコントローラを示す図

図 390  2 つのチェーン内で Sun Disk Shelf 2 台に接続された HBA 3 基を搭載するスタンドアロン 7420 コントローラ

image:2 つのチェーン内で Sun Disk Shelf 2 台に接続された HBA 3 基を搭載する 7420 スタンドアロンコントローラを示す図

図 391  3 つのチェーン内で Sun Disk Shelf 3 台に接続された HBA 3 基を搭載するスタンドアロン 7420 コントローラ

image:3 つのチェーン内で Sun Disk Shelf 3 台に接続された HBA 3 基を搭載する 7420 スタンドアロンコントローラを示す図

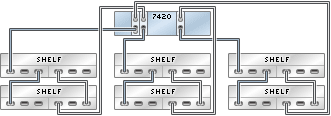

図 392  3 つのチェーン内で Sun Disk Shelf 6 台に接続された HBA 3 基を搭載するスタンドアロン 7420 コントローラ

image:3 つのチェーン内で Sun Disk Shelf 6 台に接続された HBA 3 基を搭載する 7420 スタンドアロンコントローラを示す図

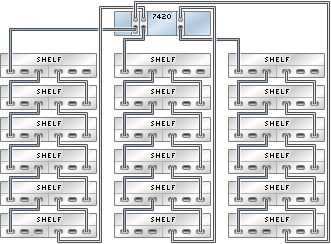

図 393  3 つのチェーン内で Sun Disk Shelf 18 台に接続された HBA 3 基を搭載するスタンドアロン 7420 コントローラ

image:3 つのチェーン内で Sun Disk Shelf 18 台に接続された HBA 3 基を搭載する 7420 スタンドアロンコントローラを示す図
