配線の表および図

次の表では、3 メートル SAS ケーブルを使用する場合の、基本キャビネット内の 2 台のコントローラおよび 8 台のディスクシェルフの位置およびポート接続について説明します。最初のディスクシェルフは RU01 内にあり、各ディスクシェルフには 2 基の I/O モジュール (IOM) があります。

表 11  基本キャビネット: コントローラからディスクシェルフ (3 メートルケーブル)

元 先 RU コントローラ HBA ポート RU ディスクシェルフ ディスクシェルフポート 20 1 スロット 3、ポート 0 1 1 IOM 0、ポート 0 17 0 スロット 6、ポート 1 1 1 IOM 1、ポート 2 20 1 スロット 6、ポート 0 9 3 IOM 0、ポート 0 17 0 スロット 7、ポート 1 9 3 IOM 1、ポート 2 20 1 スロット 7、ポート 0 23 5 IOM 0、ポート 0 17 0 スロット 9、ポート 1 23 5 IOM 1、ポート 2 20 1 スロット 9、ポート 0 31 7 IOM 0、ポート 0 17 0 スロット 3、ポート 1 31 7 IOM 1、ポート 2 17 0 スロット 3、ポート 0 5 2 IOM 0、ポート 2 20 1 スロット 6、ポート 1 5 2 IOM 1、ポート 0 17 0 スロット 6、ポート 0 13 4 IOM 0、ポート 2 20 1 スロット 7、ポート 1 13 4 IOM 1、ポート 0 17 0 スロット 7、ポート 0 27 6 IOM 0、ポート 2 20 1 スロット 9、ポート 1 27 6 IOM 1、ポート 0 17 0 スロット 9、ポート 0 35 8 IOM 0、ポート 2 20 1 スロット 3、ポート 1 35 8 IOM 1、ポート 0

次の表では、6 メートル SAS ケーブルを使用する場合の、拡張キャビネット 1 内の 10 台のディスクシェルフの位置およびポート接続について説明します。最初のディスクシェルフは RU01 内にあり、各ディスクシェルフには 2 基の I/O モジュール (IOM) があります。拡張キャビネット 1 は、ディスクシェルフ 9 から 18 をサポートしています。

表 12  拡張キャビネット 1: コントローラからディスクシェルフ (6 メートルケーブル)

元 先 RU コントローラ HBA ポート RU ディスクシェルフ ディスクシェルフポート 20 1 スロット 3、ポート 2 1 9 IOM 0、ポート 0 17 0 スロット 6、ポート 3 1 9 IOM 1、ポート 2 20 1 スロット 6、ポート 2 21 11 IOM 0、ポート 0 17 0 スロット 7、ポート 3 21 11 IOM 1、ポート 2 17 0 スロット 3、ポート 2 5、9、13、18 10、13、14、17 IOM 0、ポート 2 20 1 スロット 6、ポート 3 5、9、13、18 10、13、14、17 IOM 1、ポート 0 17 0 スロット 6、ポート 2 25、29、33、37 12、15、16、18 IOM 0、ポート 2 20 1 スロット 7、ポート 3 25、29、33、37 12、15、16、18 IOM 1、ポート 0

次の表では、6 メートル SAS ケーブルを使用する場合の、拡張キャビネット 2 内の 10 台のディスクシェルフの位置およびポート接続について説明します。最初のディスクシェルフは RU01 内にあり、各ディスクシェルフには 2 基の I/O モジュール (IOM) があります。拡張キャビネット 2 は、ディスクシェルフ 19 から 28 をサポートしています。

表 13  拡張キャビネット 2: コントローラからディスクシェルフ (6 メートルケーブル)

元 先 RU コントローラ HBA ポート RU ディスクシェルフ ディスクシェルフポート 20 1 スロット 7、ポート 2 1 19 IOM 0、ポート 0 17 0 スロット 9、ポート 3 1 19 IOM 1、ポート 2 20 1 スロット 9、ポート 2 21 21 IOM 0、ポート 0 17 0 スロット 3、ポート 3 21 21 IOM 1、ポート 2 17 0 スロット 7、ポート 2 5、9、13、18 20、23、24、27 IOM 0、ポート 2 20 1 スロット 9、ポート 3 5、9、13、18 20、23、24、27 IOM 1、ポート 0 17 0 スロット 9、ポート 2 25、29、33、37 22、25、26、28 IOM 0、ポート 2 20 1 スロット 3、ポート 3 25、29、33、37 22、25、26、28 IOM 1、ポート 0

次の図は、事前ラック搭載済みシステムを配線する方法、および将来システムを拡張する方法について説明します。

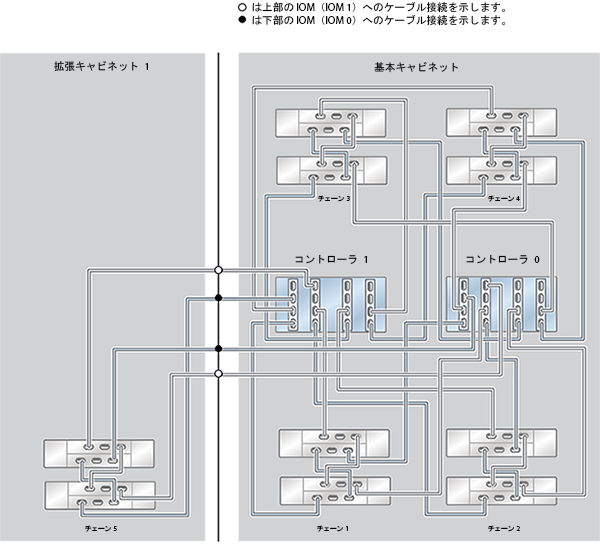

図 619  ZFS Storage Appliance ラック搭載システム ZS4-4: 10 台の DE2-24C ディスクシェルフ

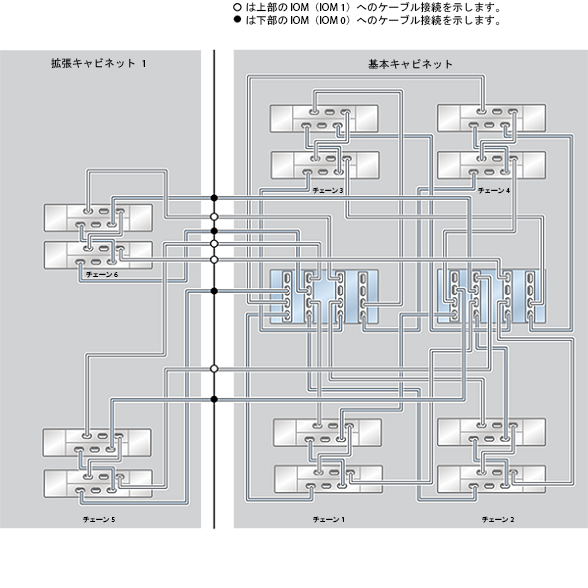

図 620  ZFS Storage Appliance ラック搭載システム ZS4-4: 12 台の DE2-24C ディスクシェルフ

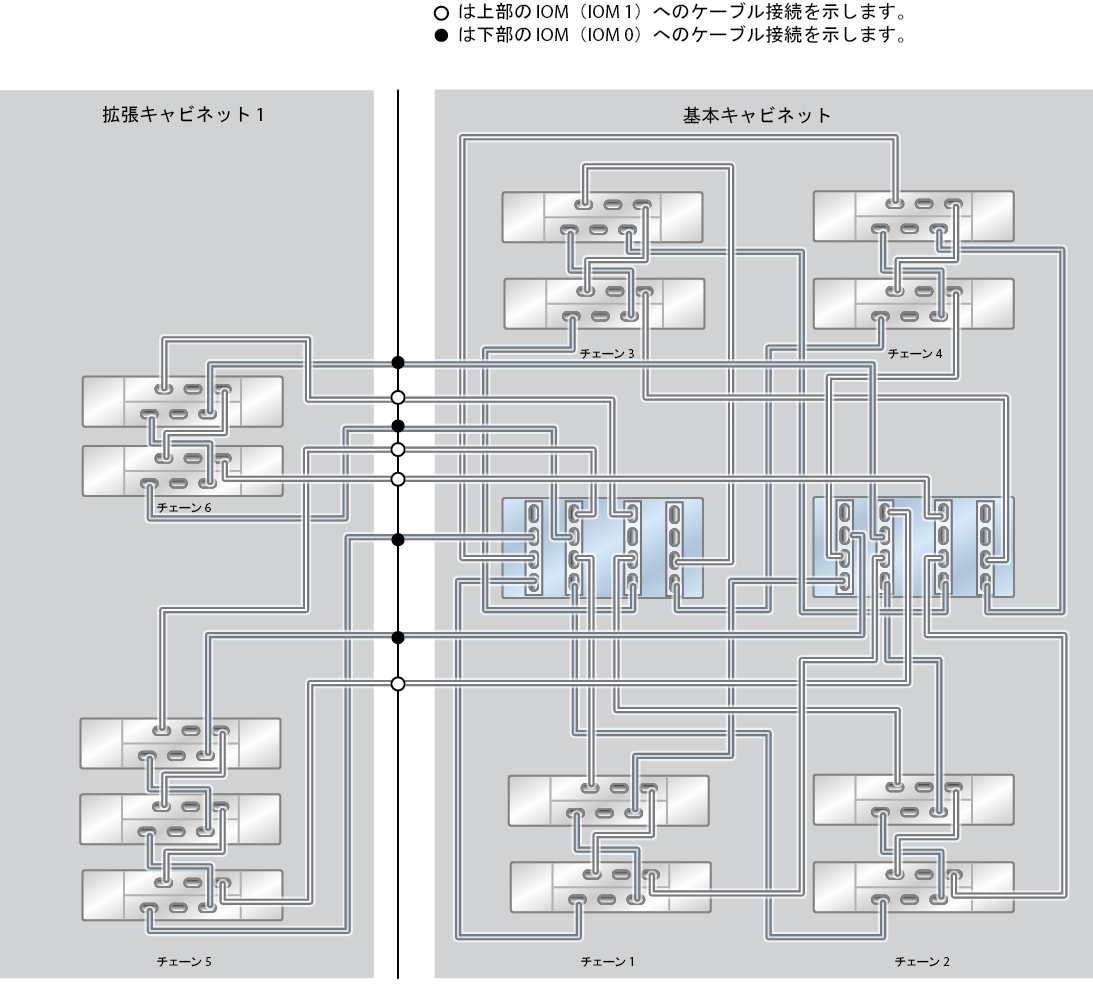

図 621  ZFS Storage Appliance ラック搭載システム ZS4-4: 13 台の DE2-24C ディスクシェルフ (ハーフラック)

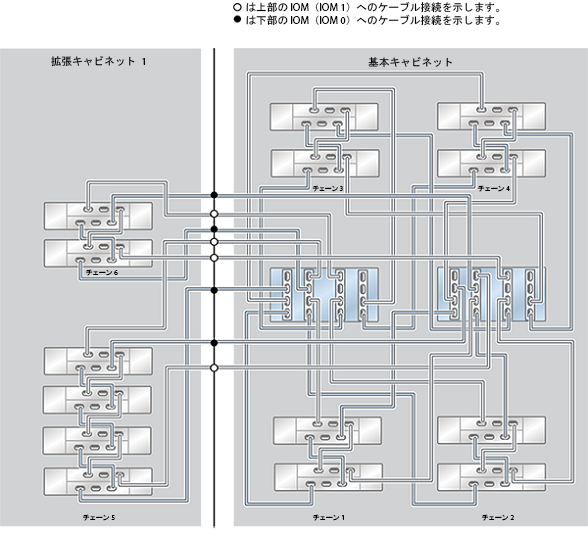

図 622  ZFS Storage Appliance ラック搭載システム ZS4-4: 14 台の DE2-24C ディスクシェルフ

図 623  ZFS Storage Appliance ラック搭載システム ZS4-4: 16 台の DE2-24C ディスクシェルフ

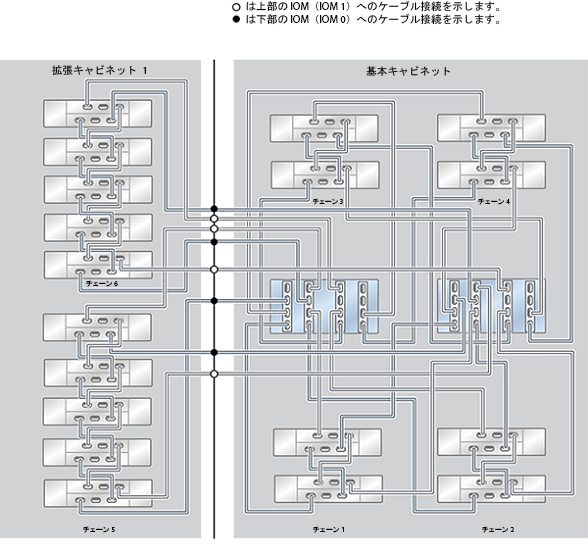

図 624  ZFS Storage Appliance ラック搭載システム ZS4-4: 18 台の DE2-24C ディスクシェルフ

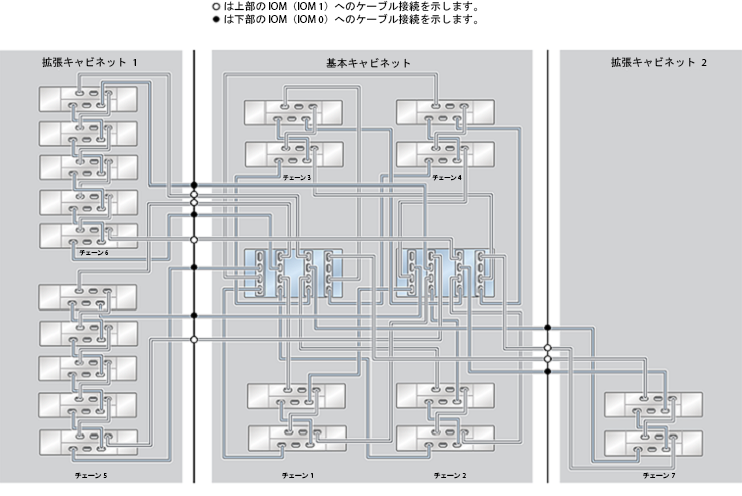

図 625  ZFS Storage Appliance ラック搭載システム ZS4-4: 20 台の DE2-24C ディスクシェルフ

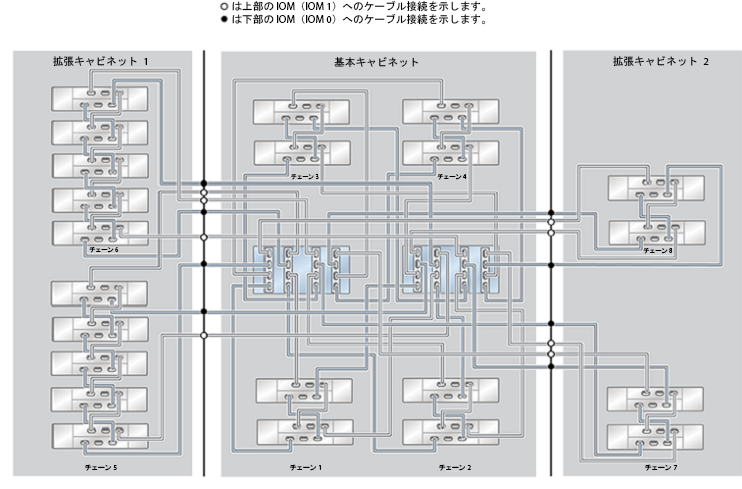

図 626  ZFS Storage Appliance ラック搭載システム ZS4-4: 22 台の DE2-24C ディスクシェルフ

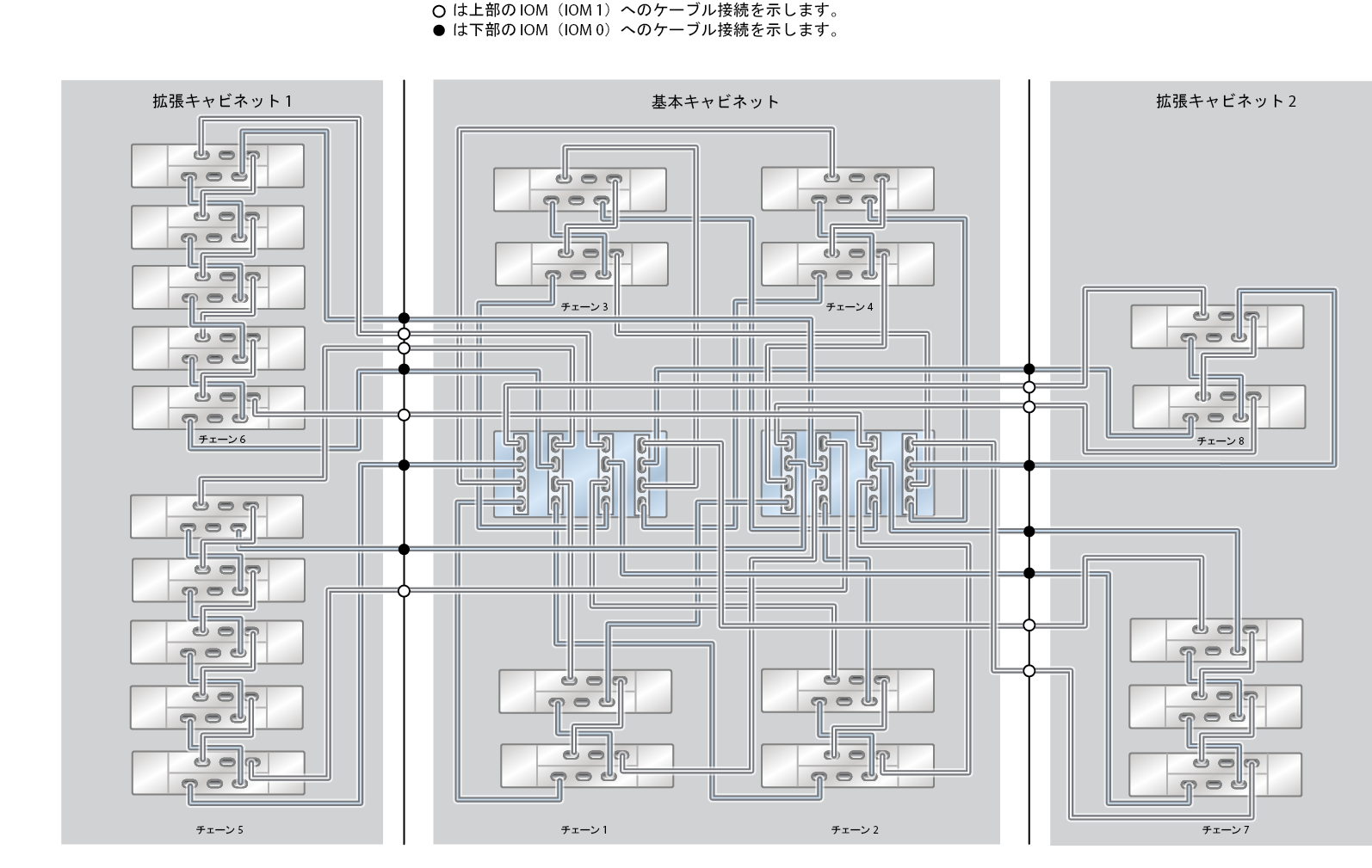

図 627  ZFS Storage Appliance ラック搭載システム ZS4-4: 23 台の DE2-24C ディスクシェルフ (ハーフラック)

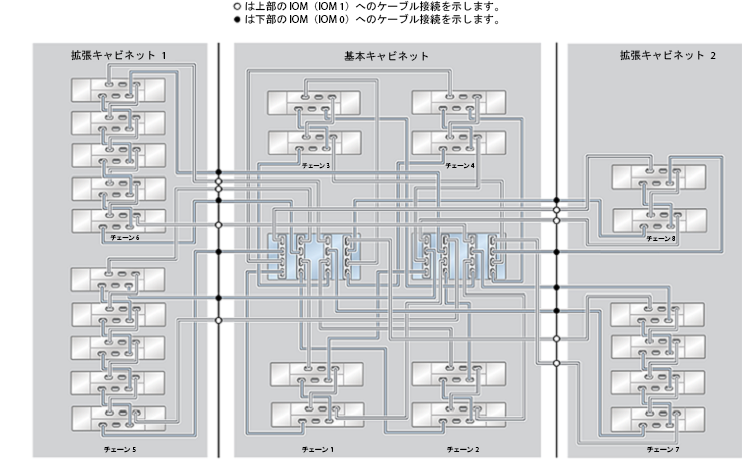

図 628  ZFS Storage Appliance ラック搭載システム ZS4-4: 24 台の DE2-24C ディスクシェルフ

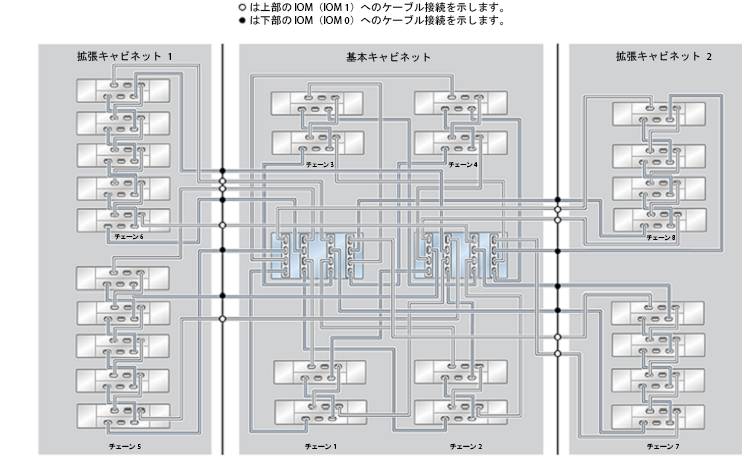

図 629  ZFS Storage Appliance ラック搭載システム ZS4-4: 26 台の DE2-24C ディスクシェルフ

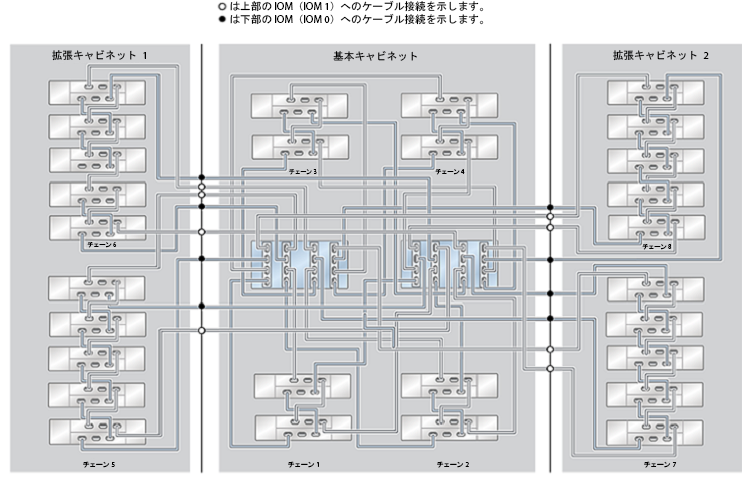

図 630  ZFS Storage Appliance ラック搭載システム ZS4-4: 28 台の DE2-24C ディスクシェルフ
