DE3-24 および DE2-24 による混在型ディスクシェルフを ZS5-4 コントローラに配線する
DE2-24 ディスクシェルフを使用したシステムを 1 つ以上の DE3-24 ディスクシェルフを導入してアップグレードするには、このセクションで示す図を参照してください。次の図では、DE2-24 ディスクシェルフには 3 つの I/O モジュールポートがあり、DE3-24 ディスクシェルフには 4 つのポートがあります。混在型ディスクシェルフの利用のガイドラインについては、キャビネットおよび配線のガイドラインを参照してください。
注 - DE3-24 ディスクシェルフを追加する場合は SAS-3 の配線を使用しますが、SAS-2 の従来の配線方法が維持されます。SAS-2 HBA を SAS-3 HBA と交換してもケーブルの相互接続には影響しません。
アップグレード - ディスクチェーンの端の DE2-24 を DE3-24 に交換する

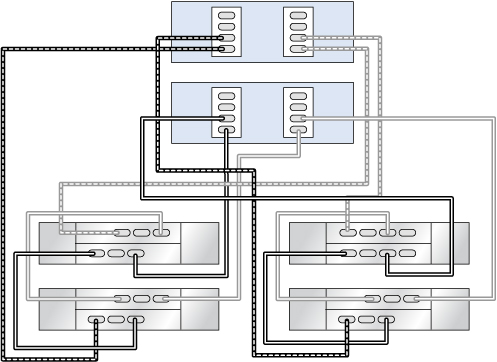

図 453 2 つのチェーン内で DE3-24 1 台と DE2-24 3 台に接続された HBA 2 基を搭載するクラスタ化 ZS5-4 コントローラ
アップグレード - ディスクチェーンの中間の DE2-24 を DE3-24 に交換する

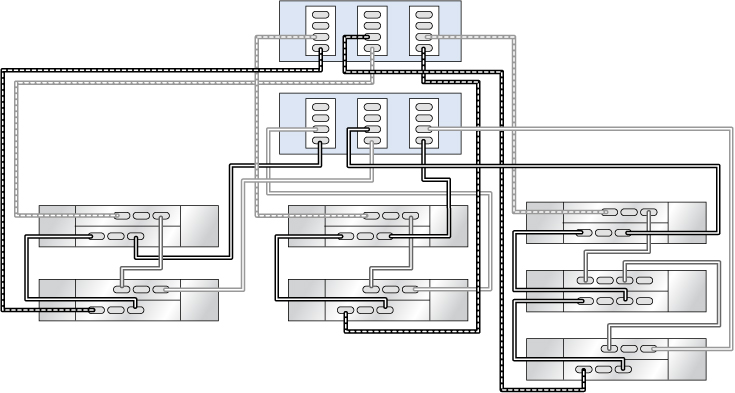

図 454 3 つのチェーン内で DE3-24 1 台と DE2-24 6 台に接続された HBA 3 基を搭載するクラスタ化 ZS5-4 コントローラ
アップグレード - 排他的 DE3-24 ディスクチェーンの追加

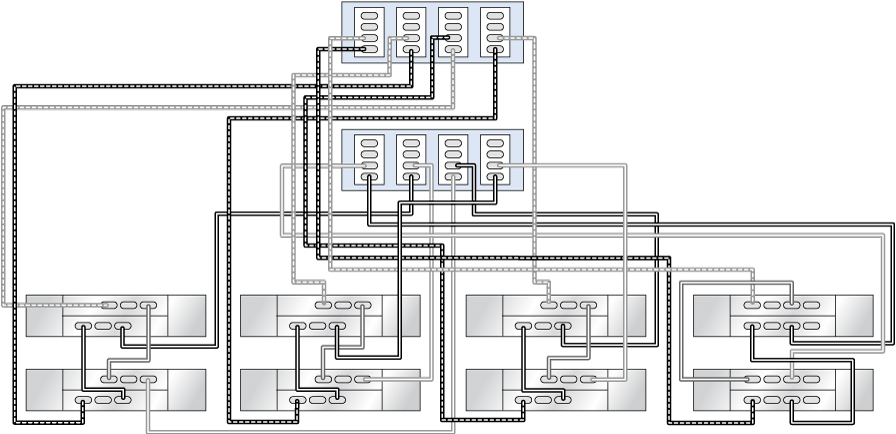

図 455 4 つのチェーン内で DE3-24 2 台と DE2-24 6 台に接続された HBA 4 基を搭載するクラスタ化 ZS5-4 コントローラ
