7420 スタンドアロンから Sun Disk Shelf (HBA 4 基)

次の図は、HBA 4 基を搭載する Oracle ZFS Storage 7420 スタンドアロンコントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、配線の入門を参照してください。

注 -  ポートの位置については、Oracle ZFS Storage Appliance インストールガイドに記載された対応するコントローラのハードウェア概要のセクションを参照してください。

図 394  1 つのチェーン内で Sun Disk Shelf 1 台に接続された HBA 4 基を搭載するスタンドアロン 7420 コントローラ

image:1 つのチェーン内で Sun Disk Shelf 1 台に接続された HBA 4 基を搭載する 7420 スタンドアロンコントローラを示す図

図 395  2 つのチェーン内で Sun Disk Shelf 2 台に接続された HBA 4 基を搭載するスタンドアロン 7420 コントローラ

image:2 つのチェーン内で Sun Disk Shelf 2 台に接続された HBA 4 基を搭載する 7420 スタンドアロンコントローラを示す図

図 396  3 つのチェーン内で Sun Disk Shelf 3 台に接続された HBA 4 基を搭載するスタンドアロン 7420 コントローラ

image:3 つのチェーン内で Sun Disk Shelf 3 台に接続された HBA 4 基を搭載する 7420 スタンドアロンコントローラを示す図

図 397  4 つのチェーン内で Sun Disk Shelf 4 台に接続された HBA 4 基を搭載するスタンドアロン 7420 コントローラ

image:4 つのチェーン内で Sun Disk Shelf 4 台に接続された HBA 4 基を搭載する 7420 スタンドアロンコントローラを示す図

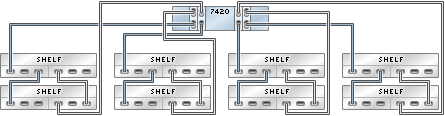

図 398  4 つのチェーン内で Sun Disk Shelf 8 台に接続された HBA 4 基を搭載するスタンドアロン 7420 コントローラ

image:4 つのチェーン内で Sun Disk Shelf 8 台に接続された HBA 4 基を搭載する 7420 スタンドアロンコントローラを示す図

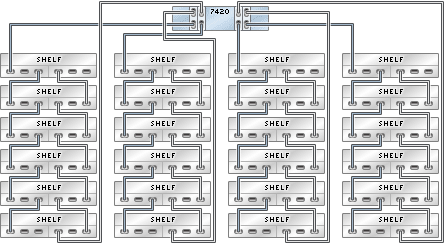

図 399  4 つのチェーン内で Sun Disk Shelf 24 台に接続された HBA 4 基を搭載するスタンドアロン 7420 コントローラ

image:4 つのチェーン内で Sun Disk Shelf 24 台に接続された HBA 4 基を搭載する 7420 スタンドアロンコントローラを示す図
