更新: 2017 年 3 月



7420 クラスタ化から Sun Disk Shelf (HBA 5 基)

次の図は、HBA 5 基を搭載する Oracle ZFS Storage 7420 クラスタ化コントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、配線の入門を参照してください。

注 -  ポートの位置については、Oracle ZFS Storage Appliance インストールガイドに記載された対応するコントローラのハードウェア概要のセクションを参照してください。

図 430  1 つのチェーン内で Sun Disk Shelf 1 台に接続された HBA 5 基を搭載するクラスタ化 7420 コントローラ

image:1 つのチェーン内で Sun Disk Shelf 1 台に接続された HBA 5 基を搭載する 7420 クラスタ化コントローラを示す図

図 431  2 つのチェーン内で Sun Disk Shelf 2 台に接続された HBA 5 基を搭載するクラスタ化 7420 コントローラ

image:2 つのチェーン内で Sun Disk Shelf 2 台に接続された HBA 5 基を搭載する 7420 クラスタ化コントローラを示す図

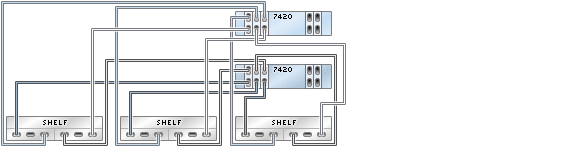

図 432  3 つのチェーン内で Sun Disk Shelf 3 台に接続された HBA 5 基を搭載するクラスタ化 7420 コントローラ

image:3 つのチェーン内で Sun Disk Shelf 3 台に接続された HBA 5 基を搭載する 7420 クラスタ化コントローラを示す図

図 433  4 つのチェーン内で Sun Disk Shelf 4 台に接続された HBA 5 基を搭載するクラスタ化 7420 コントローラ

image:4 つのチェーン内で Sun Disk Shelf 4 台に接続された HBA 5 基を搭載する 7420 クラスタ化コントローラを示す図

図 434  5 つのチェーン内で Sun Disk Shelf 5 台に接続された HBA 5 基を搭載するクラスタ化 7420 コントローラ

image:5 つのチェーン内で Sun Disk Shelf 5 台に接続された HBA 5 基を搭載する 7420 クラスタ化コントローラを示す図

図 435  5 つのチェーン内で Sun Disk Shelf 10 台に接続された HBA 5 基を搭載するクラスタ化 7420 コントローラ

image:5 つのチェーン内で Sun Disk Shelf 10 台に接続された HBA 5 基を搭載する 7420 クラスタ化コントローラを示す図

図 436  5 つのチェーン内で Sun Disk Shelf 30 台に接続された HBA 5 基を搭載するクラスタ化 7420 コントローラ

image:5 つのチェーン内で Sun Disk Shelf 30 台に接続された HBA 5 基を搭載する 7420 クラスタ化コントローラを示す図
