Contrôleur ZS4-4/ZS3-4 autonome avec étagères de disques DE2-24 (2 HBA)
Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs autonomes Oracle ZFS Storage ZS4-4/ZS3-4 avec deux HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Introduction au câblage.
Remarque - Pour les emplacements de port, consultez la section relative à la présentation matérielle du contrôleur correspondant dans le Guide d'installation des systèmes Oracle ZFS Storage Appliance.
Figure 179 Contrôleur ZS4-4/ZS3-4 autonome avec deux HBA connectés à une étagère de disques DE2-24 dans une chaîne unique
Figure 180 Contrôleur ZS4-4/ZS3-4 autonome avec deux HBA connectés à deux étagères de disques DE2-24 dans deux chaînes

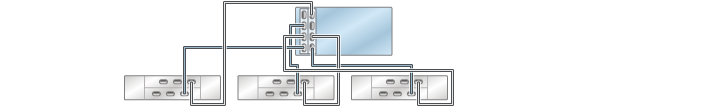

Figure 181 Contrôleur ZS4-4/ZS3-4 autonome avec deux HBA connectés à trois étagères de disques DE2-24 dans trois chaînes
Figure 182 Contrôleur ZS4-4/ZS3-4 autonome avec deux HBA connectés à quatre étagères de disques DE2-24 dans quatre chaînes

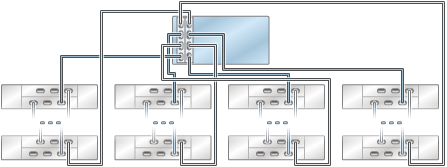

Figure 183 Contrôleur ZS4-4/ZS3-4 autonome avec deux HBA connectés à plusieurs étagères de disques DE2-24 dans quatre chaînes
Figure 184 Plusieurs étagères de disques dans une chaîne unique
