ZS5-4 inclus dans un cluster avec étagères de disques DE2-24 (4 HBA)
Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs Oracle ZFS Storage ZS5-4 inclus en cluster avec quatre HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Introduction au câblage.
Remarque - Pour les emplacements de port HBA, consultez la section relative à la présentation matérielle du contrôleur ZS5-4 dans le manuel Oracle ZFS Storage Appliance Customer Service Manual.
Figure 151 Contrôleurs ZS5-4 en cluster avec quatre HBA connectés à deux étagères de disques DE2-24 dans deux chaînes

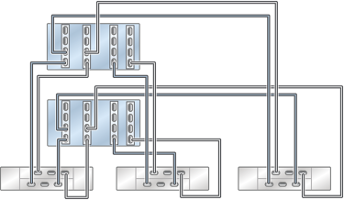

Figure 152 Contrôleurs ZS5-4 en cluster avec quatre HBA connectés à trois étagères de disques DE2-24 dans trois chaînes

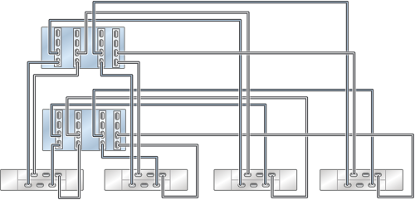

Figure 153 Contrôleurs ZS5-4 en cluster avec quatre HBA connectés à quatre étagères de disques DE2-24 dans quatre chaînes

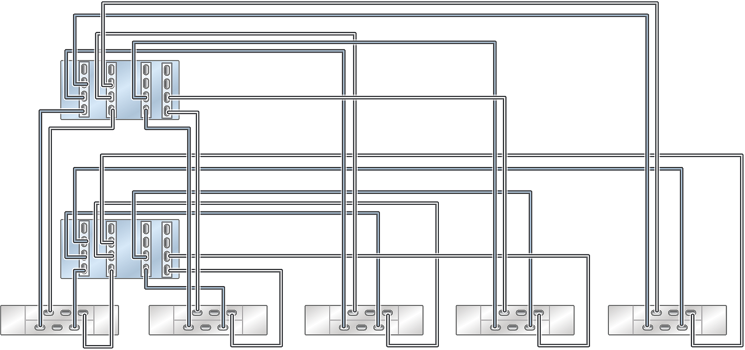

Figure 154 Contrôleurs ZS5-4 en cluster avec quatre HBA connectés à cinq étagères de disques DE2-24 dans cinq chaînes

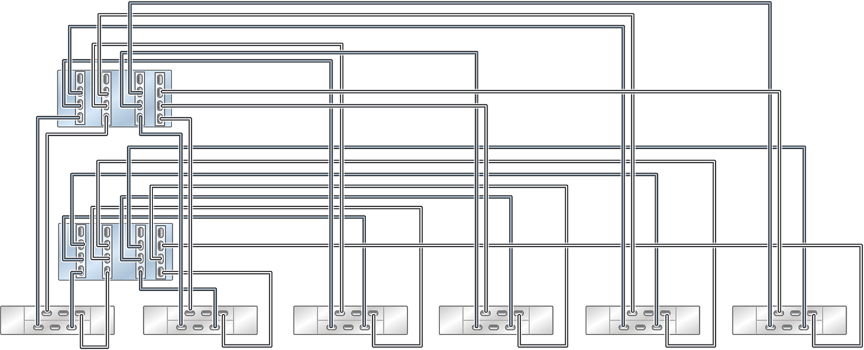

Figure 155 Contrôleurs ZS5-4 en cluster avec quatre HBA connectés à six étagères de disques DE2-24 dans six chaînes

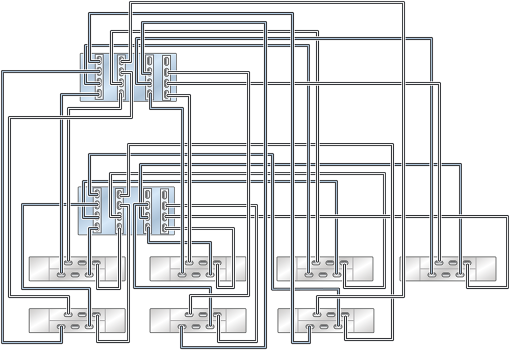

Figure 156 Contrôleurs ZS5-4 en cluster avec quatre HBA connectés à sept étagères de disques DE2-24 dans sept chaînes

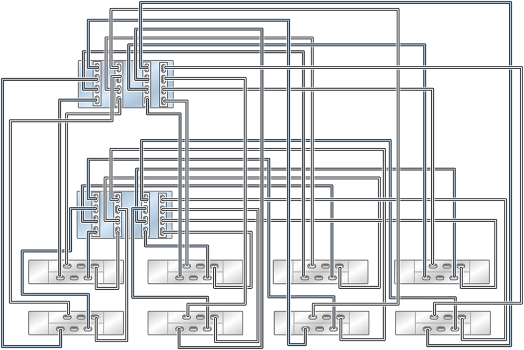

Figure 157 Contrôleurs ZS5-4 en cluster avec quatre HBA connectés à huit étagères de disques DE2-24 dans huit chaînes
Figure 158 Plusieurs étagères de disques dans une chaîne unique
