Contrôleur 7420 autonome avec étagères de disques Sun Disk Shelf (6 HBA)
Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs autonomes Oracle ZFS Storage 7420 avec six HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Introduction au câblage.
Remarque - Pour les emplacements de port, consultez la section relative à la présentation matérielle du contrôleur correspondant dans le Guide d'installation des systèmes Oracle ZFS Storage Appliance.
Figure 407 Contrôleur 7420 autonome avec six HBA connectés à une étagère de disques Sun Disk Shelf dans une chaîne unique
Figure 408 Contrôleur 7420 autonome avec six HBA connectés à deux étagères de disques Sun Disk Shelf dans deux chaînes
Figure 409 Contrôleur 7420 autonome avec six HBA connectés à trois étagères de disques Sun Disk Shelf dans trois chaînes
Figure 410 Contrôleur 7420 autonome avec six HBA connectés à quatre étagères de disques Sun Disk Shelf dans quatre chaînes
Figure 411 Contrôleur 7420 autonome avec six HBA connectés à cinq étagères de disques Sun Disk Shelf dans cinq chaînes
Figure 412 Contrôleur 7420 autonome avec six HBA connectés à six étagères de disques Sun Disk Shelf dans six chaînes

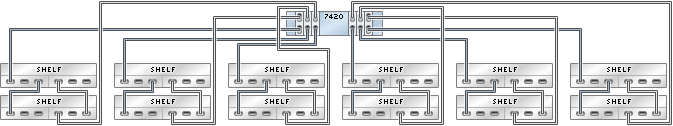

Figure 413 Contrôleur 7420 autonome avec six HBA connectés à 12 étagères de disques Sun Disk Shelf dans six chaînes

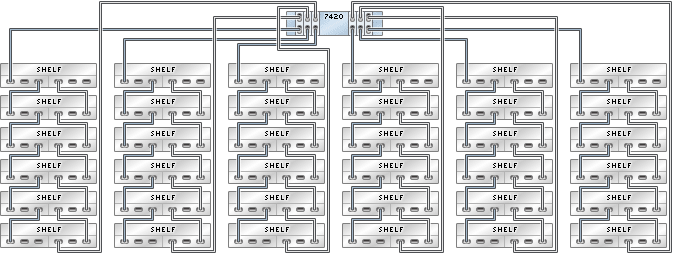

Figure 414 Contrôleur 7420 autonome avec six HBA connectés à 36 étagères de disques Sun Disk Shelf dans six chaînes
