Contrôleur ZS5-2 autonome avec étagères de disques DE2-24 (2 HBA)
Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs autonomes Oracle ZFS Storage ZS5-2 avec deux HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Introduction au câblage.
Remarque - Pour les emplacements de port HBA, consultez la section relative à la présentation matérielle du contrôleur ZS5-2 dans le manuel Oracle ZFS Storage Appliance Customer Service Manual.
Figure 163 Contrôleur ZS5-2 autonome avec deux HBA connectés à une étagère de disques DE2-24 dans une chaîne unique

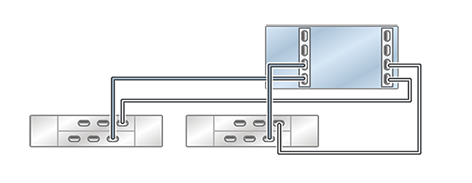

Figure 164 Contrôleur ZS5-2 autonome avec deux HBA connectés à deux étagères de disques DE2-24 dans deux chaînes

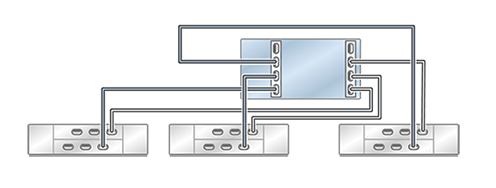

Figure 165 Contrôleur ZS5-2 autonome avec deux HBA connectés à trois étagères de disques DE2-24 dans trois chaînes

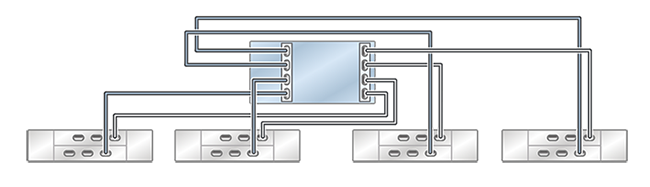

Figure 166 Contrôleur ZS5-2 autonome avec deux HBA connectés à quatre étagères de disques DE2-24 dans quatre chaînes

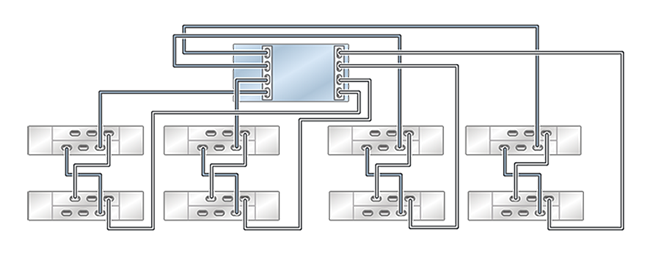

Figure 167 Contrôleur ZS5-2 autonome avec deux HBA connectés à huit étagères de disques DE2-24 dans quatre chaînes
Figure 168 Plusieurs étagères de disques dans une chaîne unique
