Contrôleur ZS3-4 en cluster avec étagères de disques mixtes (2 HBA)
Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs Oracle ZFS Storage ZS3-4 en cluster avec deux HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Introduction au câblage.
L'utilisation d'étagères de disques mixtes sur un contrôleur requiert les conditions suivantes :
-
Le contrôleur doit utiliser uniquement des HBA SAS-2 à 4x4 ports
-
N'utilisez pas des étagères de disques mixtes dans la même chaîne
Remarque - Pour les emplacements de port, consultez la section relative à la présentation matérielle du contrôleur correspondant dans le Guide d'installation des systèmes Oracle ZFS Storage Appliance. Les HBA SAS-2 4x4 ports sont uniquement pris en charge avec la version AK 2013.1.0 et les versions ultérieures.
Figure 489 Contrôleurs ZS3-4 en cluster avec deux HBA connectés à deux étagères de disques mixtes dans deux chaînes (DE2-24 affiché à gauche)

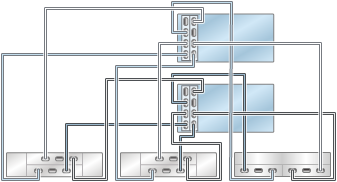

Figure 490 Contrôleurs ZS3-4 en cluster avec deux HBA connectés à trois étagères de disques mixtes dans deux chaînes (DE2-24 affiché à gauche)

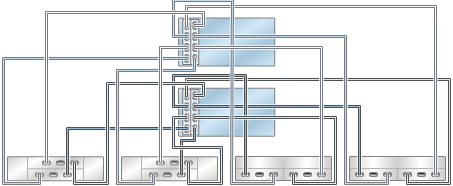

Figure 491 Contrôleurs ZS3-4 en cluster avec deux HBA connectés à quatre étagères de disques mixtes dans quatre chaînes (DE2-24 affiché à gauche)

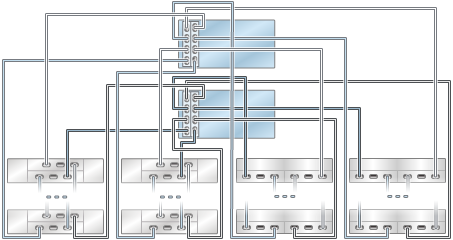

Figure 492 Contrôleurs ZS3-4 en cluster avec deux HBA connectés à plusieurs étagères de disques mixtes dans quatre chaînes (DE2-24 affiché à gauche)
Figure 493 Plusieurs étagères de disques DE2-24 dans une chaîne unique
Figure 494 Plusieurs étagères de disques Sun Disk Shelf dans une chaîne unique
