Câblage des contrôleurs aux étagères de disques dans une armoire de base

Langue :

Procédez comme suit pour câbler des contrôleurs à des étagères de disques dans une armoire de base. Il peut y avoir plusieurs chaînes d'étagères de disques dans l'armoire de base et elles peuvent se trouver au-dessus et en-dessous des contrôleurs. Après le câblage des étagères de disques pour former des chaînes, chaque chaîne a une extrémité haute et basse connectée à différents HBA dans le(s) contrôleur(s). Bien que votre configuration puisse être différente, la procédure suivante détaille la connexion d'un contrôleur unique à plusieurs chaînes de disques.

Repérez le diagramme de câblage approprié pour votre système dans la section Introduction au câblage.
Faites une boucle lâche dans le câble qui connectera le contrôleur à la chaîne d'étagères de disques.
La longueur maximale des câbles entre un contrôleur et une étagère de disques est de six mètres.
Face à l'arrière du rack, tenez les boucles de câble à côté du rack, en choisissant le côté le plus proche du port HBA du contrôleur approprié.
Connectez une extrémité du câble au port HBA du contrôleur approprié.
Assurez-vous que le câble est connecté au bon port HBA. Les modèles de contrôleur peuvent varier selon que les HBA sont orientés verticalement ou horizontalement, ce qui affecte l'ordre des ports, ainsi qu'en fonction de l'orientation de l'onglet de dégagement bleu du câble. Positionnez l'onglet de dégagement vers la droite pour les HBA verticaux, et vers le bas pour les HBA horizontaux. Vérifiez également que les bascules du connecteur de câble s'enclenchent dans le port.

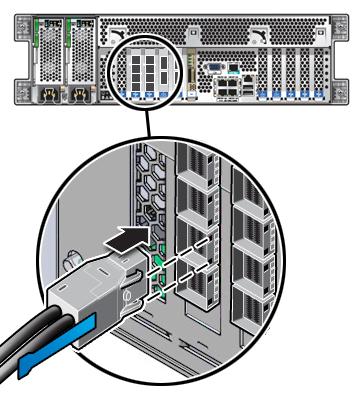

Connexion d'un câble mini-SAS à un HBA orienté verticalement

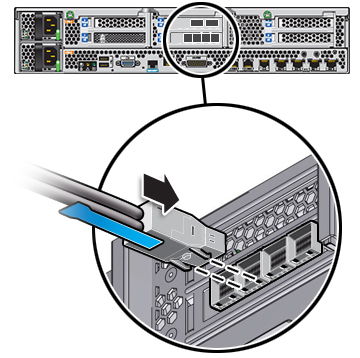

Connexion d'un câble mini-SAS à un HBA orienté horizontalement

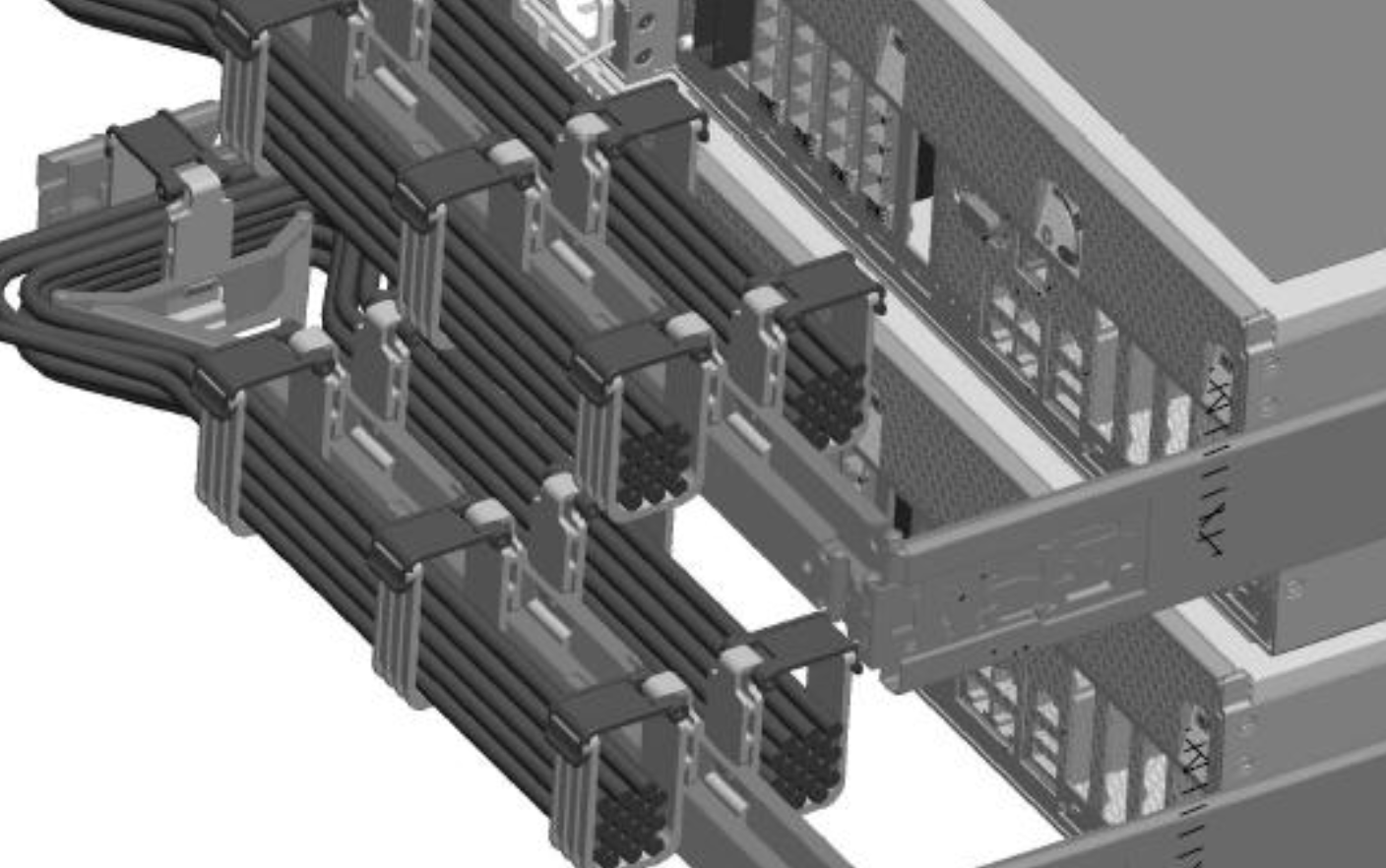

(Facultatif) Si le contrôleur a un module de fixation des câbles (CMA), faites passer le câble à travers le CMA, en veillant à laisser suffisamment de mou pour permettre la maintenance du contrôleur comme indiqué dans l'illustration suivante présentant des contrôleurs en cluster.

Remarque - N'acheminez pas plus de 12 câbles SAS à travers le CMA.
Tenez l'autre extrémité du câble près du port de l'étagère de disque auquel il se connectera.
En donnant suffisamment de mou pour permettre la maintenance des composants et en plaçant le câble excédentaire à côté du contrôleur, créez une boucle de 12,7 de diamètre avec le câble excédentaire. Fixez la boucle avec un serre-câble. S'il n'y a pas de câble excédentaire, utilisez un serre-câble pour fixer le câble sur le côté du rack, tout en donnant du mou pour permettre la maintenance des composants.
Vérifiez l'espace pour le retrait des composants et connectez l'autre extrémité du câble au port approprié dans l'étagère de disques.
Assurez-vous que le câble est connecté au bon port de l'étagère de disques. Certains modules d'E/S sont orientés à l'envers dans certains modèles d'étagère de disques, ce qui affecte l'ordre des ports.

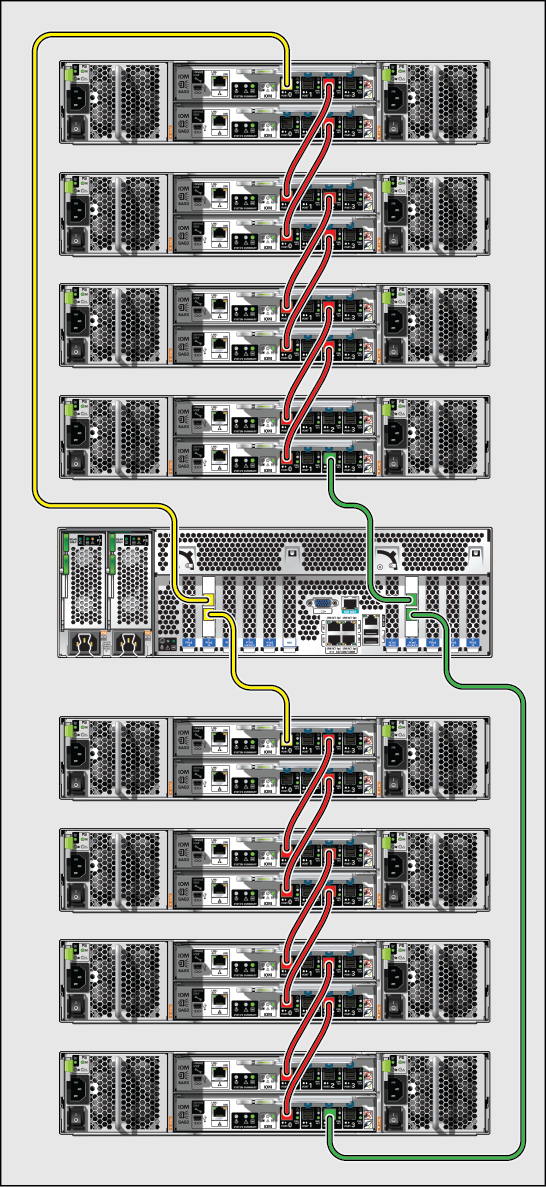

Câblage des contrôleurs aux étagères de disques dans une armoire de base (contrôleurs ZS5-4 à une étagère DE3-24P présentés)

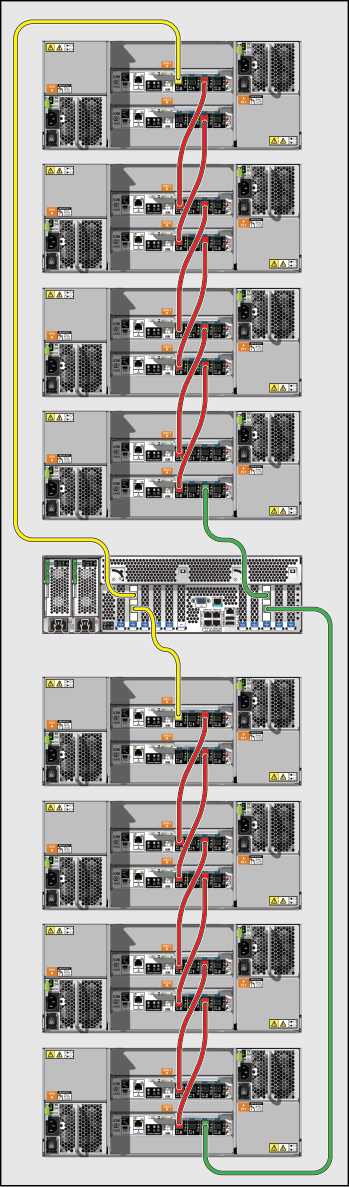

Câblage des contrôleurs aux étagères de disques dans une armoire de base (contrôleurs ZS5-4 à une étagère DE3-24C présentés)

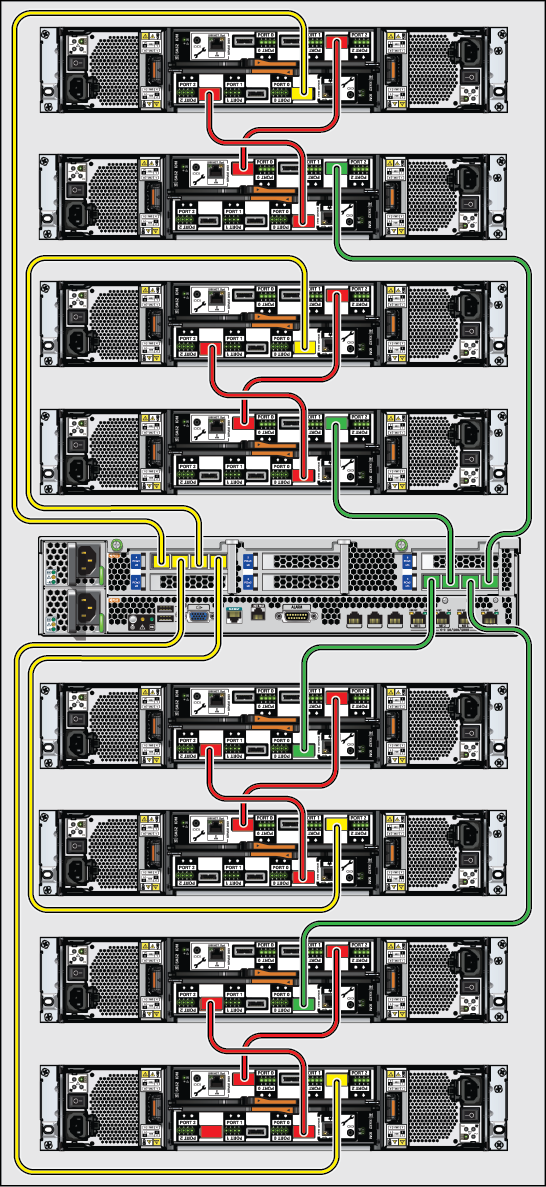

Câblage des contrôleurs aux étagères de disques dans une armoire de base (contrôleurs ZS3-2 à une étagère DE2-24P présentés)

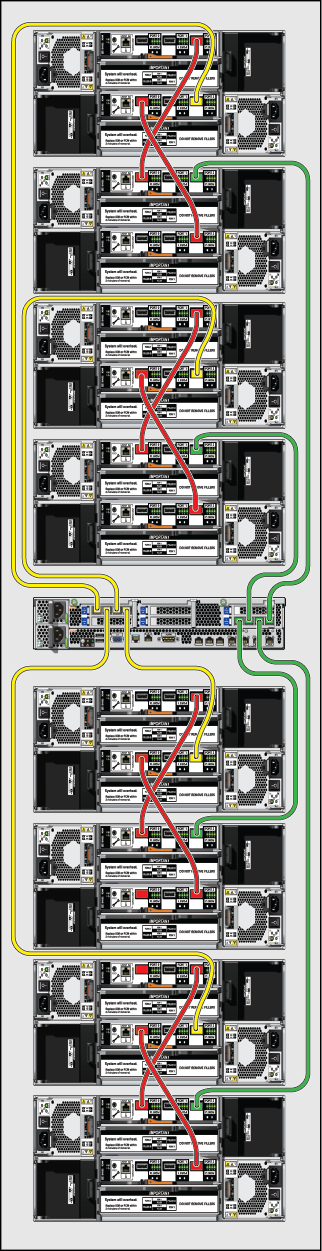

Câblage des contrôleurs aux étagères de disques dans une armoire de base (contrôleurs ZS3-2 à une étagère DE2-24C présentés)
S'il y a une boucle de câble, faites glisser la boucle entre le rail du rack vertical et le panneau latéral du rack en veillant à ce que le serre-câble soit toujours en face de l'arrière du rack. Avec un serre-câble, fixez la boucle au rail du rack.
Répétez les étapes 2 à 9 pour connecter le deuxième câble de la chaîne de disques.
(Facultatif) Coupez le bout du serre-câble s'il est trop long.
Répétez cette procédure pour toutes les chaînes d'étagères de disques restantes.
Laissez environ 20 centimètres entre les serre-câble sur un côté.
