Contrôleur ZS5-4 autonome avec étagères de disques DE2-24 (3 HBA)
Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs autonomes Oracle ZFS Storage ZS5-4 avec trois HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Introduction au câblage.
Remarque - Pour les emplacements de port HBA, consultez la section relative à la présentation matérielle du contrôleur ZS5-4 dans le manuel Oracle ZFS Storage Appliance Customer Service Manual.
Figure 125 Contrôleur ZS5-4 autonome avec trois HBA connectés à deux étagères de disques DE2-24 dans deux chaînes

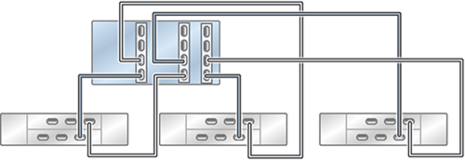

Figure 126 Contrôleur ZS5-4 autonome avec trois HBA connectés à trois étagères de disques DE2-24 dans trois chaînes

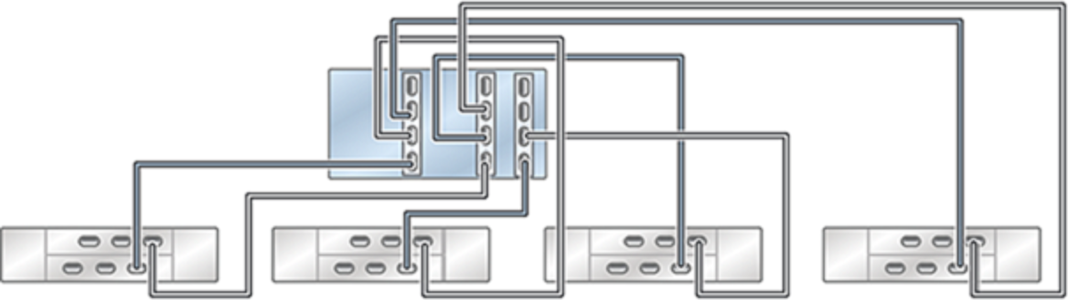

Figure 127 Contrôleur ZS5-4 autonome avec trois HBA connectés à quatre étagères de disques DE2-24 dans quatre chaînes

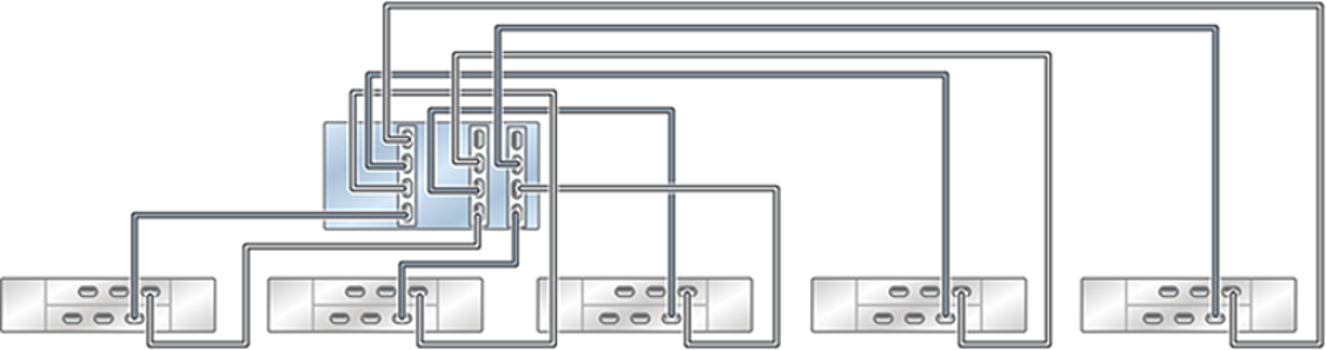

Figure 128 Contrôleur ZS5-4 autonome avec trois HBA connectés à cinq étagères de disques DE2-24 dans cinq chaînes

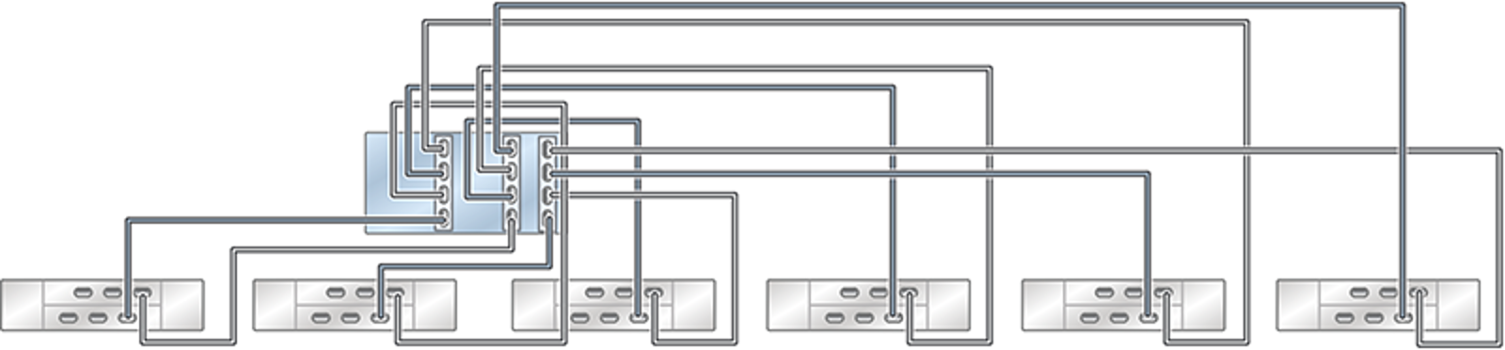

Figure 129 Contrôleur ZS5-4 autonome avec trois HBA connectés à six étagères de disques DE2-24 dans six chaînes
Figure 130 Plusieurs étagères de disques dans une chaîne unique
