Contrôleur ZS3-2 autonome avec étagères de disques DE3-24 (1 HBA)
Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs autonomes Oracle ZFS Storage ZS3-2 avec un HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Introduction au câblage.
Remarque - Pour les emplacements de port, consultez la section relative à la présentation matérielle du contrôleur correspondant dans le Guide d'installation des systèmes Oracle ZFS Storage Appliance.
Figure 101 Contrôleur ZS3-2 autonome avec un HBA connecté à une étagère de disques DE3-24 dans une chaîne unique
Figure 102 Contrôleur ZS3-2 autonome avec un HBA connecté à deux étagères de disques DE3-24 dans deux chaînes

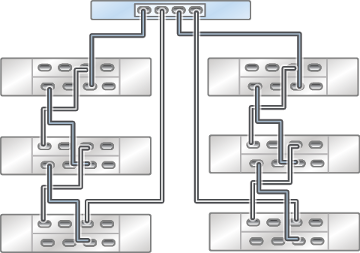

Figure 103 Contrôleur ZS3-2 autonome avec un HBA connecté à six étagères de disques DE3-24 dans deux chaînes
