Diagrammes et tableaux de câblage

Le tableau suivant décrit les emplacements et les connexions de port pour deux contrôleurs et huit étagères de disques dans l'armoire de base avec des câbles SAS de 3 mètres. La première étagère de disques se situe dans l'unité RU01 et chaque étagère de disques contient deux modules d'E/S (IOM).

Table 9  Armoire de base : contrôleur avec une étagère de disques (câbles de 3 mètres)

DEPUIS VERS RU CONTROLEUR PORT HBA RU ETAGERE DE DISQUES PORT DE L'ETAGERE DE DISQUES 20 1 Emplacement 2, Port 0 1 1 IOM 1, Port 2 17 0 Emplacement 6, Port 0 1 1 IOM 0 Port 2 20 1 Emplacement 2, Port 1 23 3 IOM 1, Port 2 17 0 Emplacement 6, Port 1 23 3 IOM 0 Port 2 17 0 Emplacement 2, Port 0 1, 5, 13 1, 2, 6 IOM 1, Port 0 20 1 Emplacement 6, Port 0 1, 5, 13 1, 2, 6 IOM 0, Port 0 17 0 Emplacement 2, Port 1 27, 35 4, 8 IOM 1, Port 0 20 1 Emplacement 6, Port 1 27, 35 4, 8 IOM 0, Port 0

Le tableau suivant décrit les emplacements et les connexions de port pour huit étagères de disques dans une armoire d'extension, avec des câbles SAS de 6 mètres. La première étagère de disques se situe dans l'unité RU01 et chaque étagère de disques contient deux modules d'E/S (IOM). L'armoire d'extension prend en charge les étagères de disques 9 à 16.

Table 10  Armoire d'extension : contrôleur avec une étagère de disques (câbles de 6 mètres)

DEPUIS VERS RU CONTROLEUR PORT HBA RU ETAGERE DE DISQUES PORT DE L'ETAGERE DE DISQUES 20 1 Emplacement 2, Port 2 1 9 IOM 1, Port 2 17 0 Emplacement 6, Port 2 1 9 IOM 0, Port 2 20 1 Emplacement 2, Port 3 21 11 IOM 1, Port 2 17 0 Emplacement 6, Port 3 21 11 IOM 0, Port 2 17 0 Emplacement 2, Port 2 5, 9, 13 10, 13, 14 IOM 1, Port 0 20 1 Emplacement 6, Port 2 5, 9, 13 10, 13, 14 IOM 0, Port 0 17 0 Emplacement 2, Port 3 25, 33 12, 16 IOM 1, Port 0 20 1 Emplacement 6, Port 3 25, 33 12, 16 IOM 0, Port 0

Les diagrammes suivants décrivent câblage des systèmes pré-montés en rack, ainsi que les possibilités d'extension de votre système à l'avenir.

Figure 612  Système monté en rack ZFS Storage Appliance ZS5-2 : 10 étagères de disques DE3-24C

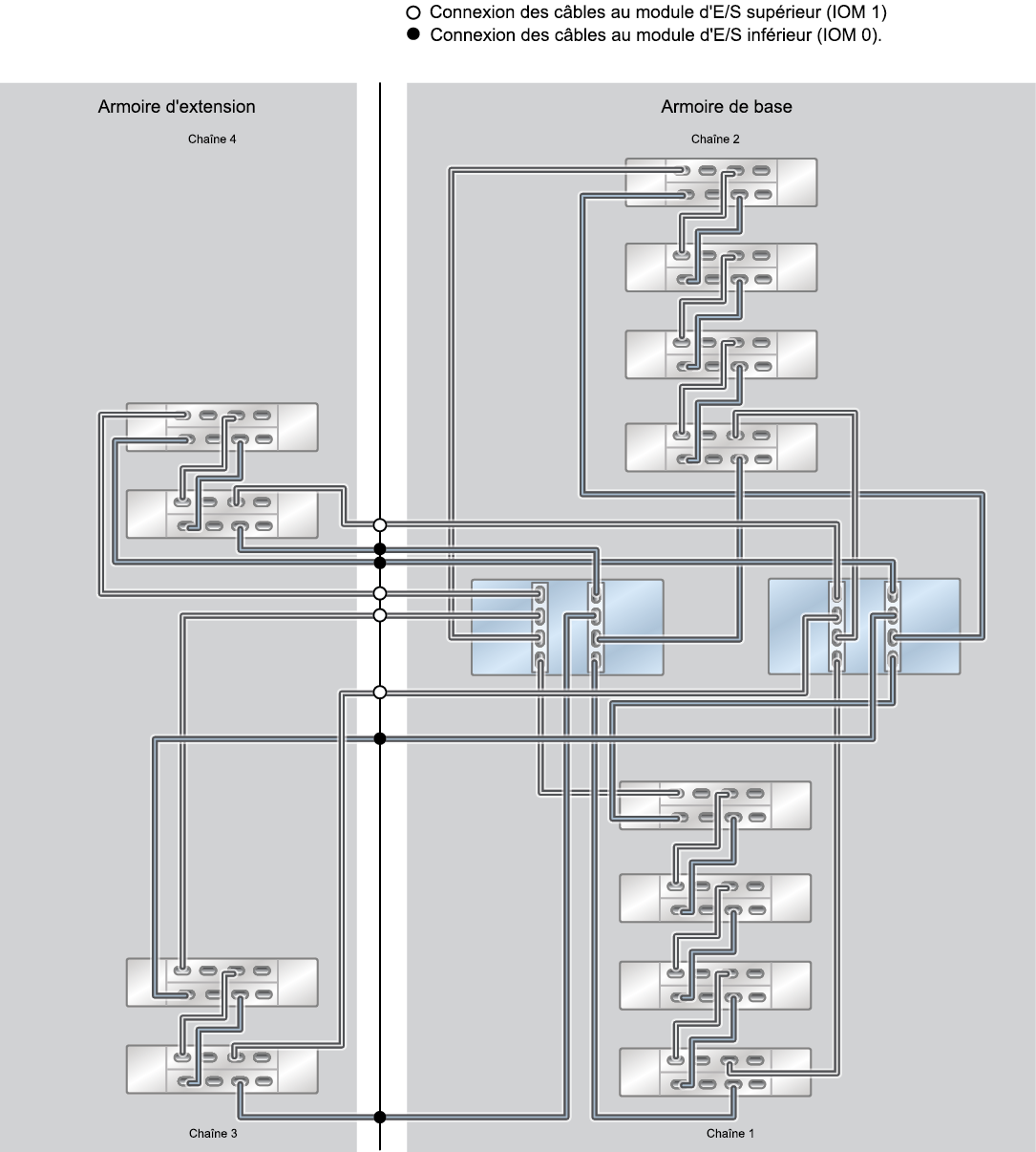

Figure 613  Système monté en rack ZFS Storage Appliance ZS5-2 : 12 étagères de disques DE3-24C

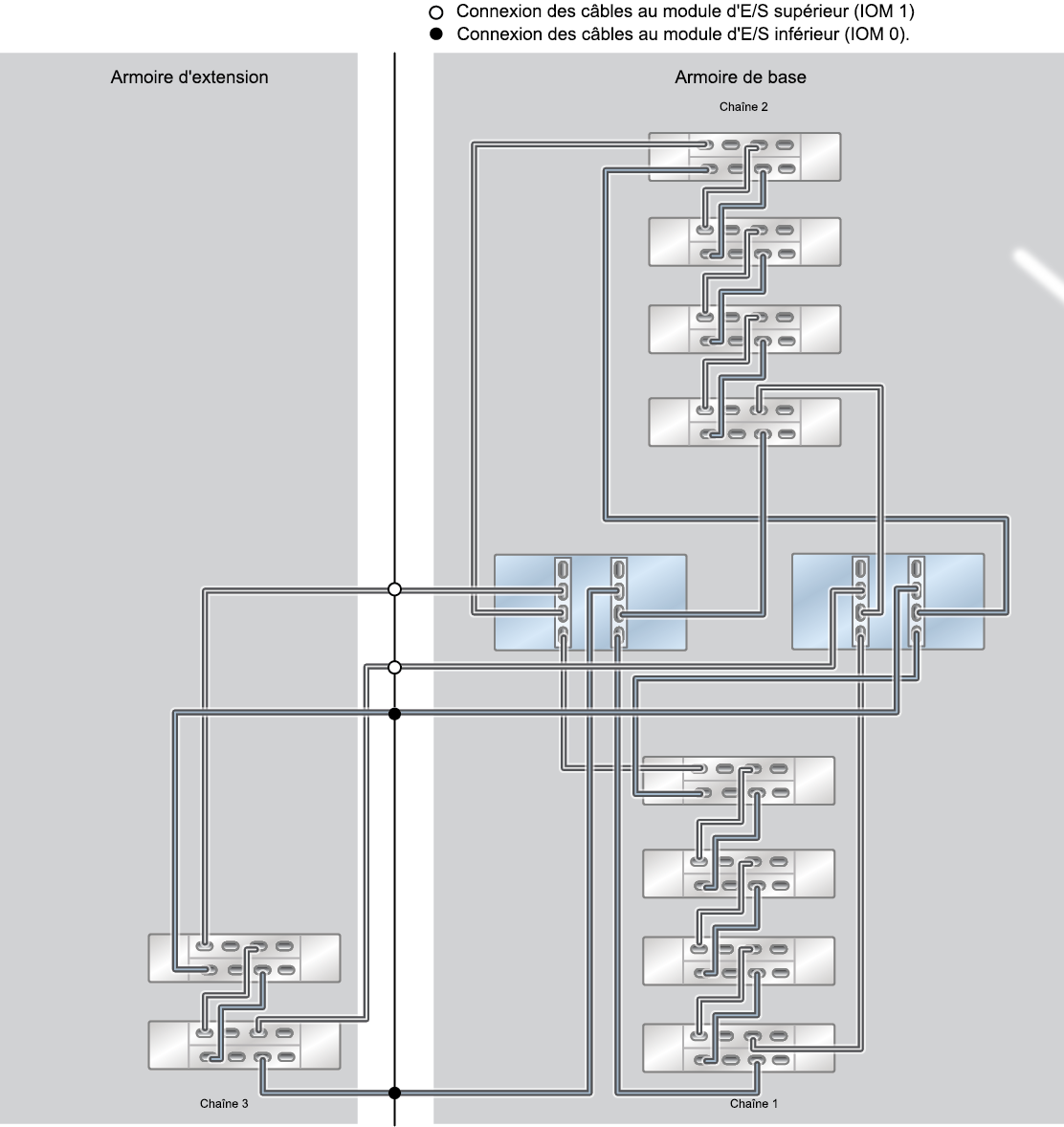

Figure 614  Système monté en rack ZFS Storage Appliance ZS5-2 : 13 étagères de disques DE3-24C (demi-rack)

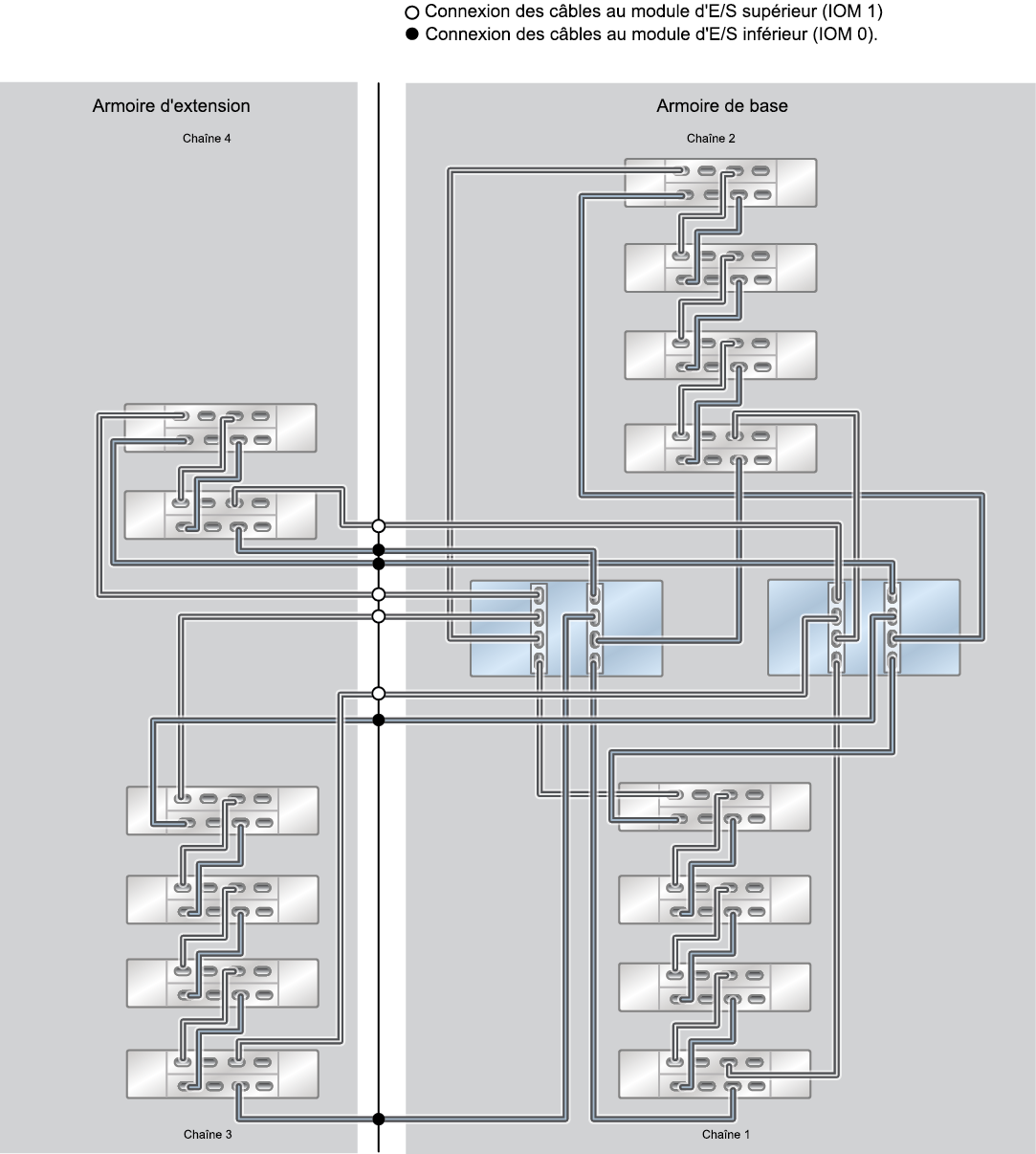

Figure 615  Système monté en rack ZFS Storage Appliance ZS5-2 : 14 étagères de disques DE3-24C

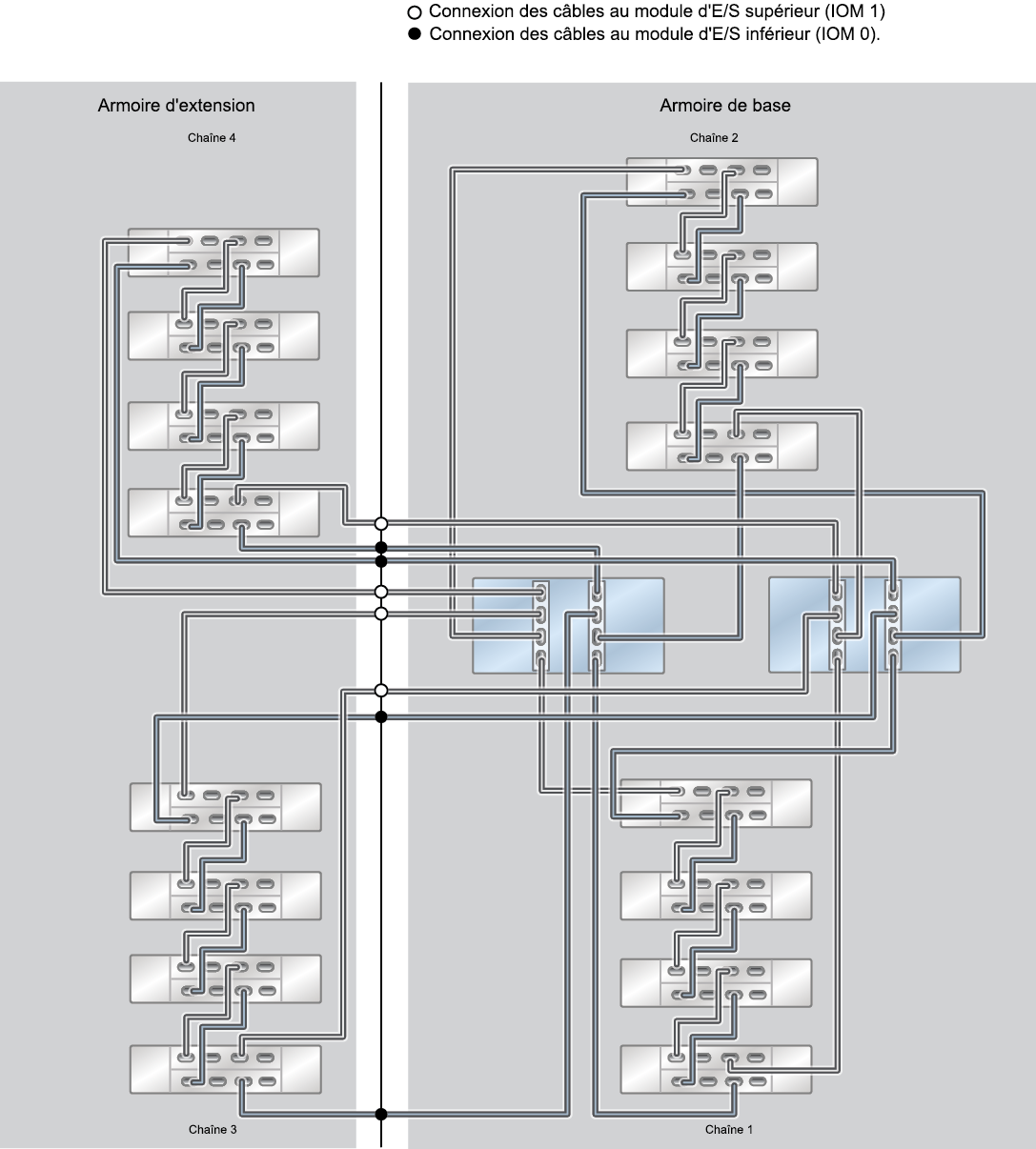

Figure 616  Système monté en rack ZFS Storage Appliance ZS5-2 : 16 étagères de disques DE3-24C
