Contrôleur ZS4-4 autonome avec étagères de disques DE3-24 (2 HBA)
Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs autonomes Oracle ZFS Storage ZS4-4 avec deux HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Introduction au câblage.
Remarque - Pour les emplacements de port, consultez la section relative à la présentation matérielle du contrôleur correspondant dans le Guide d'installation des systèmes Oracle ZFS Storage Appliance.
Figure 65 Contrôleur ZS4-4 autonome avec deux HBA connectés à une étagère de disques DE3-24 dans une chaîne unique
Figure 66 Contrôleur ZS4-4 autonome avec deux HBA connectés à deux étagères de disques DE3-24 dans deux chaînes

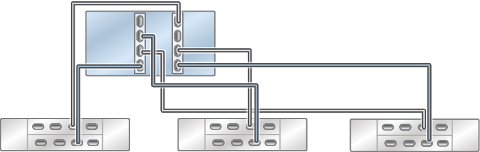

Figure 67 Contrôleur ZS4-4 autonome avec deux HBA connectés à trois étagères de disques DE3-24 dans trois chaînes

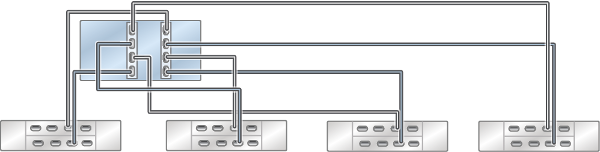

Figure 68 Contrôleur ZS4-4 autonome avec deux HBA connectés à quatre étagères de disques DE3-24 dans quatre chaînes
