Instalación de las guías deslizantes en el rack para un ZS4-4 o un ZS3-4

Use el siguiente procedimiento para instalar las guías deslizantes en el rack para un controlador ZS4-4 o ZS3-4.

Si planea mover el rack después de instalar el controlador, use los tornillos de montaje y las tuercas enjauladas para ajustar el conjunto de guías deslizantes. Consulte la tarjeta de información y descripción general sobre el kit de montaje en rack de las guías para obtener instrucciones sobre la inserción de estas tuercas enjauladas. Esta tarjeta se incluye con el kit para rack.

  1. Coloque un conjunto de guías deslizantes en el rack de manera que el soporte delantero del conjunto se encuentre en el exterior del poste delantero del rack y el soporte posterior del conjunto de guías deslizantes, en el interior del poste posterior del rack.
  2. Alinee las clavijas de montaje del conjunto de guías deslizantes con los orificios de montaje del poste delantero y posterior del rack. A continuación, trabe el conjunto en su lugar empujándolo hacia la parte posterior del rack hasta que las clavijas de montaje se enganchen al rack con un chasquido.

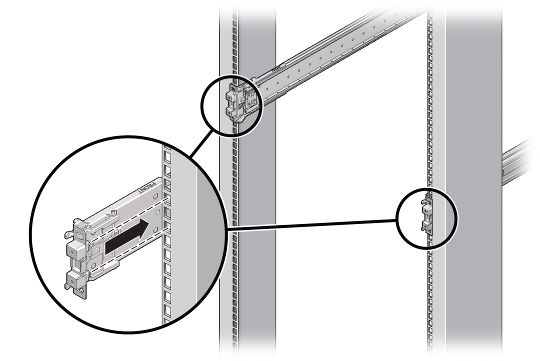

    image:Gráfico en el que se muestra cómo se enganchan las clavijas de las guías deslizantes en los orificios de montaje del rack.

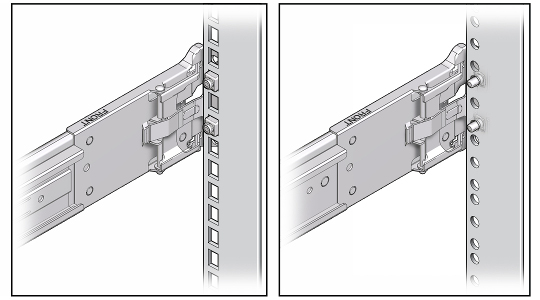

    Notas -  Las guías deslizantes se pueden usar con racks de orificios cuadrados de 9,5 mm u orificios redondos de montaje M6.

    image:Gráfico en el que se muestra la guía deslizante alineada con los orificios de montaje cuadrados del rack.
  3. (Opcional) Si instala el conjunto con tuercas enjauladas y tornillos de montaje, inserte las tuercas enjauladas en los postes delantero y posterior del rack. Luego, inserte los tornillos de montaje por los soportes de la guía deslizante y los postes del rack de la parte frontal y la parte posterior.

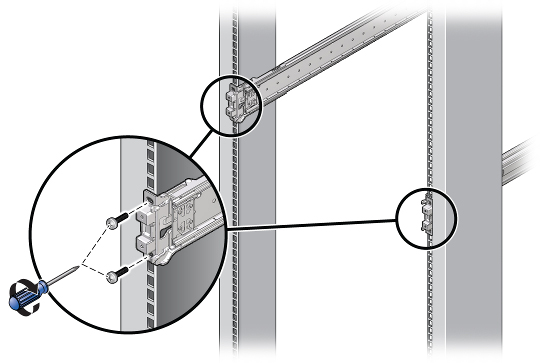

    image:Gráfico en el que se muestran los tornillos de montaje opcionales para ajustar el conjunto de la guía deslizante en el rack
  4. Repita los pasos 2 y 3 para el otro conjunto de guías deslizantes.
