Guía de instalación de Oracle® ZFS Storage Appliance

Salir de la Vista de impresión

Actualización: Marzo de 2017



Instalación de un ZS5-4 en las guías deslizantes del rack

Realice el siguiente procedimiento para instalar un controlador ZS5-4 en las guías deslizantes del rack.


Caution

Precaución  -  Este procedimiento requiere un mínimo de dos personas o un elevador mecánico debido al peso del chasis. Si este procedimiento es realizado por una sola persona, se pueden producir daños en el equipo o lesiones personales. Siempre cargue el equipo más pesado (estantes de discos) en la parte inferior del rack.

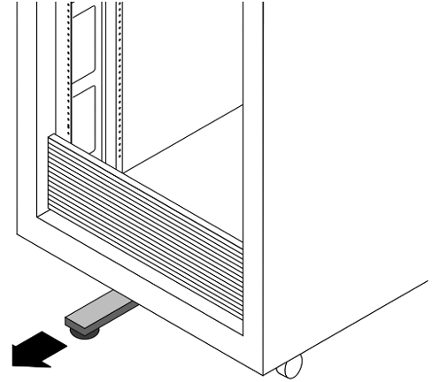

  1. Si el rack incluye una pata antivuelco, despliéguela en la parte inferior del rack.
    image:Gráfico en el que se muestra la barra antivuelco extendida.
  2. Baje las patas de estabilización del rack si aún no lo ha hecho.
  3. Empuje las guías deslizantes en sus conjuntos lo más lejos posible en el rack.
  4. Levante el chasis de manera que los extremos posteriores de los soportes de montaje queden alineados con la guía deslizante y empuje el chasis lentamente para insertarlo en las guías deslizantes, hasta que los soportes de montaje se encuentren con los topes de las guías (aproximadamente 30 cm o 12 in).

    Caution

    Precaución  -  Al insertar el controlador en las guías deslizantes, asegúrese de que la parte superior e inferior de las lengüetas de los soportes de montaje se inserten en las guías deslizantes. El controlador debe deslizarse adelante y atrás con facilidad si se ha instalado correctamente. Si la unidad no se desliza fácilmente, asegúrese de que las lengüetas de montaje estén debidamente insertadas. Si los soportes de montaje no están bien insertados, la unidad podría caerse al extraerla del rack y esto podría ocasionar daños al equipo y posibles lesiones personales.



    image:Gráfico en el que se muestra cómo insertar el servidor con soportes de montaje en las guías deslizantes.
  5. Mantenga pulsados simultáneamente los botones de apertura verdes de las guías deslizantes de cada soporte de montaje a la vez que introduce el chasis en el rack. Continúe empujando hasta que los bloqueos de las guías deslizantes (en la parte frontal de los soportes de montaje) se acoplen a los conjuntos de guías deslizantes.
    image:Gráfico en el que se muestra la introducción del servidor en el rack.

    Caution

    Precaución  -  Antes de continuar, asegúrese de que el controlador esté bien sujeto en el rack y de que los soportes de montaje estén bien colocados en las guías con la correspondiente traba de seguridad. De lo contario, se podrían ocasionar daños al equipo o posibles lesiones.
