Instalación de un organizador de cables de un controlador 7x20

Realice el siguiente procedimiento para instalar el organizador de cables (CMA) opcional para un controlador 7x20.

Este procedimiento se lleva a cabo desde la parte posterior del rack del equipo.

Antes de empezar

Desembale el CMA e identifique los componentes.

Para preparar la instalación del organizador de cables (CMA) opcional, siga estas directrices:

  • Use el CMA para enrutar los cables del cluster, los cables permanentes del host (incluidos los cables de InfiniBand, canal de fibra y Ethernet) y hasta 12 cables SAS de estantes de discos.

  • No use el CMA para enrutar los cables de conexión en serie SAS cortos. No se exceda en la cantidad de cables que enruta de manera que las pinzas del CMA se arqueen o parezcan estructuralmente inadecuadas para el peso que soportan.

  • Si usa dos controladores en cluster montados en la parte media del rack con estantes de discos por encima y por debajo de los controladores, puede dividir los cables SAS de los estantes de discos entre los dos CMA para enrutar correctamente los cables de los estantes de discos superiores e inferiores.

  • Si más adelante retira el CMA, asegúrese de sostenerlo al quitar los conectores.

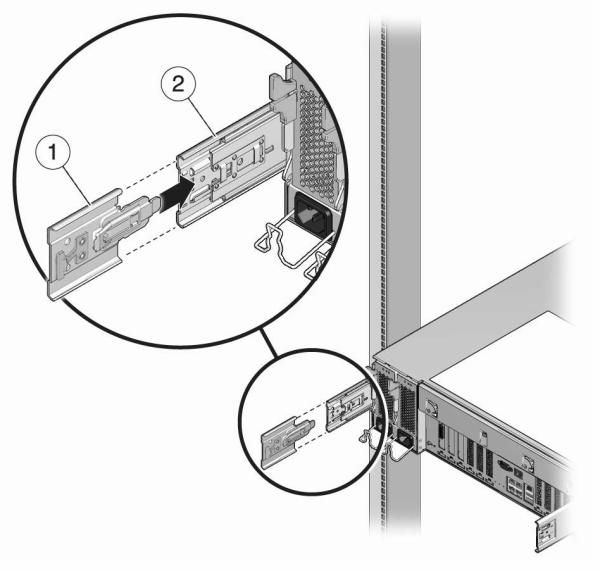

  1. Fije la extensión de la guía del organizador de cables en la guía deslizante izquierda hasta que la extensión encaje en su sitio.
    image:Gráfico en el que se muestra cómo insertar la extensión de la guía en la guía deslizante izquierda

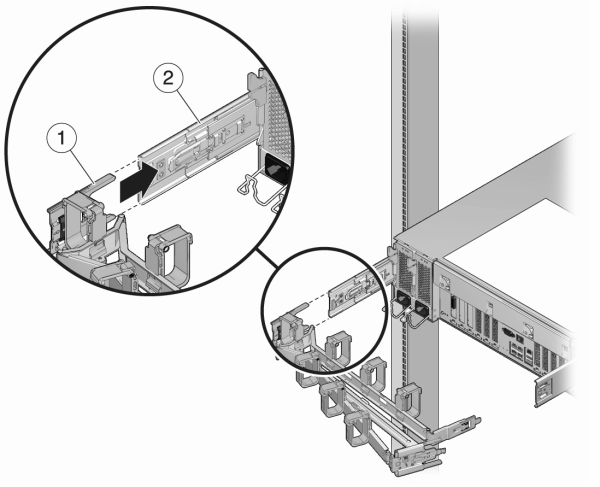

  2. Inserte el conector del soporte de montaje del organizador de cables en la guía deslizante derecha hasta que el conector encaje en su sitio.
    image:Gráfico en el que se muestra cómo insertar el soporte de montaje derecho en la guía deslizante

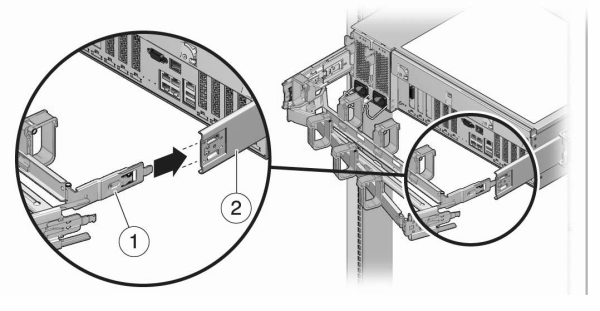

  3. Inserte el conector derecho de la guía deslizante del organizador de cables (1) en el conjunto de la guía deslizante derecha (2) hasta que el conector encaje en su sitio.
    image:Gráfico en el que se muestra cómo instalar el conector de la guía deslizante en la extensión de la guía derecha

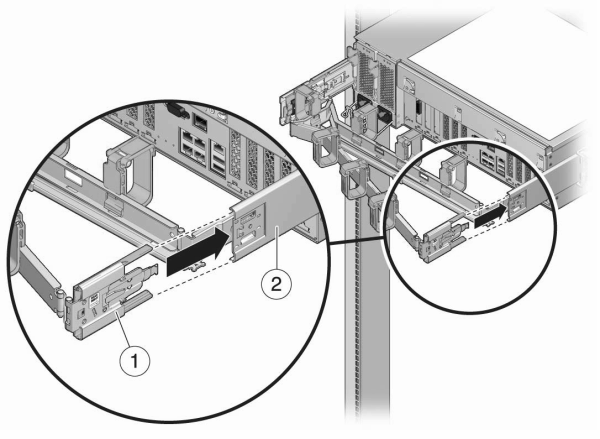

  4. Inserte el conector izquierdo de la guía deslizante del organizador de cables (1) en la extensión del conjunto de la guía deslizante izquierda (2) hasta que el conector encaje en su sitio.
    image:Gráfico en el que se muestra cómo instalar el conector de la guía deslizante en la extensión de la guía izquierda

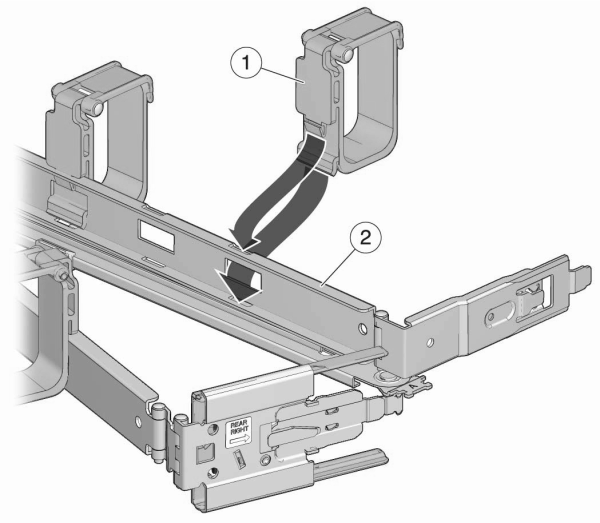

  5. Tras instalar y colocar los cables en el conjunto, conecte las correas de enganche (1) para fijar los cables. Luego, fije los pasadores externos derecho e izquierdo para sostener el conjunto.
    image:Gráfico en el que se muestra cómo instalar el enganche y las correas al organizador de cables
