Instalación de un estante de discos Sun Disk Shelf
Use el siguiente procedimiento para instalar un estante de discos Sun Disk Shelf.
Comenzando por la parte inferior del armario, ubique la altura adecuada de la unidad de rack (RU). Instale los estantes de discos debajo de los controladores para evitar que el rack vuelque. Sun Disk Shelf requiere cuatro unidades de montaje (4RU) estándar de espacio vertical en el armario.
 | Precaución - Este procedimiento requiere un mínimo de dos personas o un elevador mecánico debido al peso del chasis. Si este procedimiento es realizado por una sola persona, se pueden producir daños en el equipo o lesiones personales. Siempre cargue el equipo más pesado (estantes de discos) en la parte inferior del rack. |
Antes de empezar
Despliegue todos los dispositivos antivolcado y de estabilización de la parte inferior del rack.
-
Si utiliza un armario universal de 19 in o Sun Rack II, coloque una tuerca enjaulada M6 cuadrada en la ubicación 4U en la que instalará el sistema. Instálela en el orificio superior e inferior.

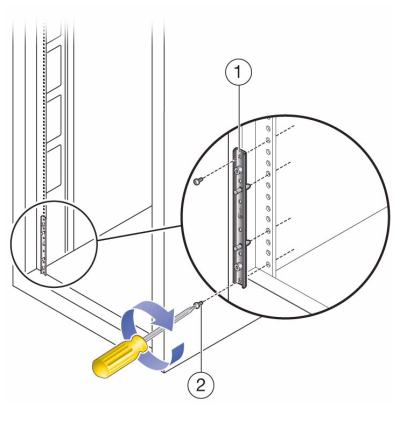

- Instale las placas adecuadas de las guías en cuatro ubicaciones del rack (dos en la parte frontal y dos en la trasera). Para ello, alinee dos clavijas de la placa con los orificios de las guías del armario.
-
Inserte tornillos M6 en el orificio superior e inferior de cada placa de las guías y ajústelos (ocho lugares en total).

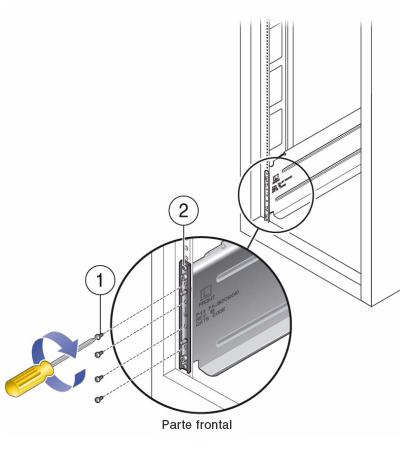

- Para instalar las guías, alinee las clavijas delanteras de las placas del adaptador del rack con los orificios correspondientes en la parte frontal de la guía, luego ajuste la guía para encaje en el rack e inserte las clavijas traseras de las placas del adaptador del rack en los orificios correspondientes de la guía.
-
Instale cuatro tornillos 8-32 en los cuatro orificios restantes de la parte frontal y trasera de cada guía del rack (16 en total).
-

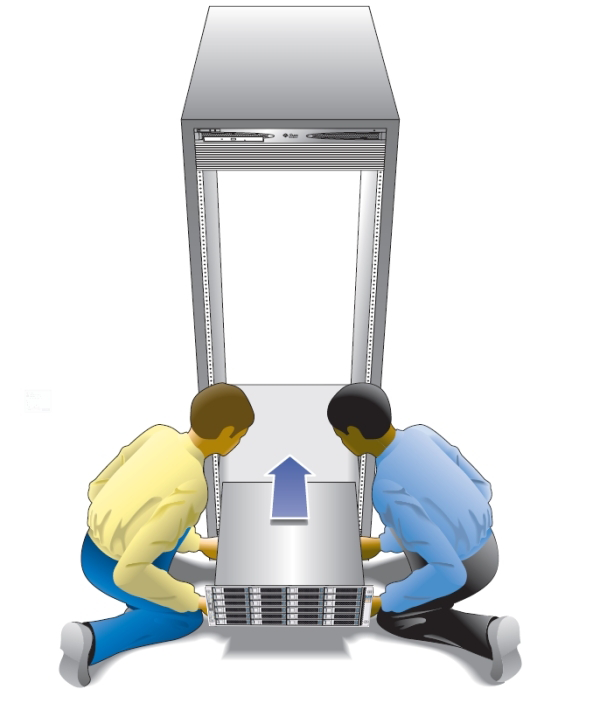

Con la ayuda de un dispositivo de elevación mecánico o de dos personas, una en cada lado del estante o el controlador, levante con cuidado el estante y apóyelo en el reborde inferior de las guías izquierda y derecha. En el siguiente gráfico, se muestra cómo insertar el chasis.
- Deslice cuidadosamente el estante dentro del armario hasta que las pestañas delanteras del estante toquen la cara vertical del rack.
- Apriete los tornillos prisioneros en cada lateral de la parte frontal del estante para fijarlo al rack.
- En la parte trasera del estante de discos, deslice las trabas de bloqueo del sistema en cada esquina inferior del chasis.
