Sun Disk Shelf

Sun Disk Shelf es un chasis 4U que admite 24 unidades SAS-2 de 3,5 in. Las SSD ofrecen operaciones de escritura aceleradas, y las HDD de alta capacidad proporcionan un almacenamiento fiable. Este estante de discos incluye placas de módulo de interfaz SAS (SIM) redundantes dobles y una fuente de alimentación doble con módulos de ventiladores.

Figura 17  Ubicación de unidades de estante de discos Sun Disk Shelf (vista frontal)

image:Gráfico en el que se muestran los números de unidades de Sun Disk Shelf

No se puede instalar dispositivos de caché de lectura en Sun Disk Shelf.

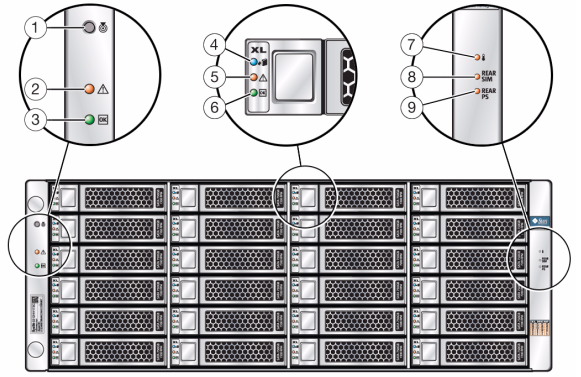

Figura 18  Indicadores de estado de estante de discos Sun Disk Shelf (vista frontal)

image:Gráfico en el que se muestran los LED y los indicadores de Sun Disk Shelf

Componentes mostrados en la figura
1 Botón e indicador de localización
2 Indicador de fallo del sistema
3 Indicador de energía del sistema
4 Indicador de disco listo para extraerse
5 Indicador de fallo de disco
6 Indicador de actividad de disco
7 Indicador de aviso de sobrecalentamiento
8 Indicador de fallo de placa SIM
9 Indicador de fallo de fuente de alimentación

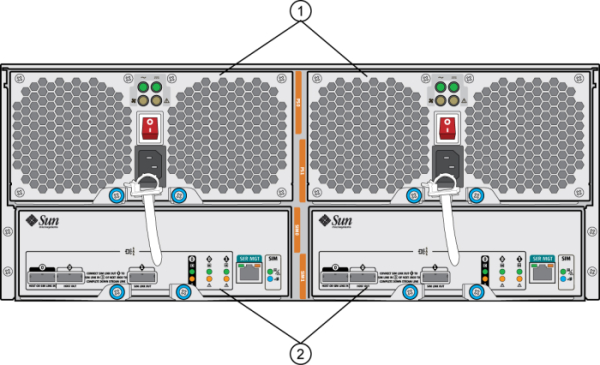

Figura 19  Panel posterior del estante de discos Sun Disk Shelf

image:Gráfico en el que se muestra el panel posterior de Sun Disk Shelf

Componentes mostrados en la figura
1 Módulos de fuentes de alimentación con ventiladores incorporados. La fuente de alimentación 0 está a la izquierda y la fuente de alimentación 1 a la derecha.
2 Placas de módulo de interfaz SAS (SIM) extraíbles. La placa SIM 0 está a la izquierda y la placa SIM 1 a la derecha.

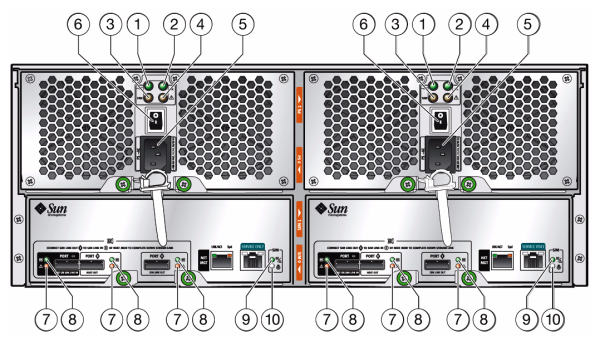

Figura 20  Indicadores de placa SIM de Sun Disk Shelf

image:Gráfico en el que se muestran los indicadores de la placa SIM en la parte posterior de Sun Disk Shelf

Componentes mostrados en la figura
1 Indicador de CA
2 Indicador de CC
3 Indicador de fallo de ventilador
4 Indicador de fallo de fuente de alimentación
5 Conector de alimentación universal
6 Interruptor de alimentación
7 Indicador de fallo de puerto
8 Indicador de estado correcto de puerto
9 Indicador de estado correcto de placa SIM (verde)/Indicador de fallo de placa SIM (ámbar)
10 Indicador de localización de SIM

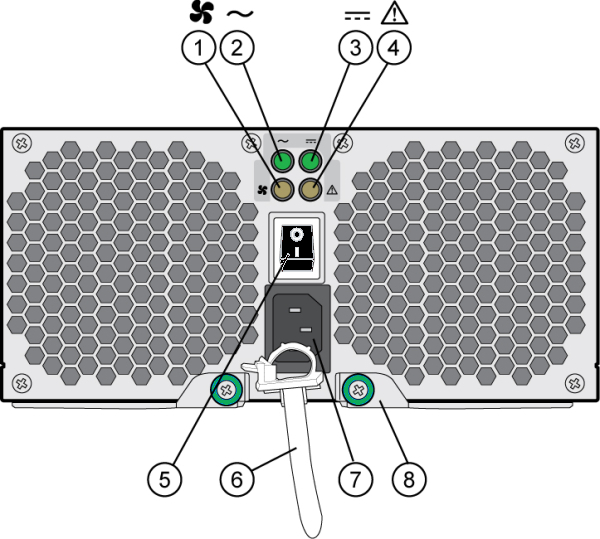

Figura 21  Indicadores del módulo de ventiladores y fuente de alimentación de Sun Disk Shelf

image:Gráfico en el que se muestran los indicadores del módulo de ventiladores y la fuente de alimentación en la parte posterior del estante de discos

Componentes mostrados en la figura
1 Indicador de estado de ventilador de refrigeración
2 Indicador de estado de CA
3 Indicador de estado de CC
4 Indicador de estado de fuente de alimentación
5 Interruptor de encendido/apagado
6 Brida de cable de alimentación
7 Conector de entrada de alimentación universal
8 Lengüeta de expulsión derecha y pasador de tornillo prisionero
