Descripción general del controlador 7120

En esta sección, se proporciona una descripción general del controlador Oracle ZFS Storage 7120. Para obtener instrucciones para la instalación, consulte Instalación de un controlador 7x20. Para obtener instrucciones de mantenimiento, consulte el Manual de servicio del cliente de Oracle ZFS Storage Appliance:

Especificaciones físicas del controlador 7120

Las dimensiones del chasis 2U del controlador 7120 son las siguientes:

Dimensión
Medida
Dimensión
Medida
Altura
87,6 mm/3,45 in
Profundidad
765,25 mm/30,13 in
Ancho
436,8 mm/17,2 in
Media Ponderada
29,54 kg/65 lb

Para conocer las especificaciones más recientes de los componentes, consulte https://www.oracle.com/storage/nas/index.html.

Especificaciones eléctricas del controlador 7120

En la siguiente lista, se muestran las especificaciones eléctricas para 7120. Tenga en cuenta que los números de disipación de potencia mostrados son las potencias nominales máximas para la fuente de alimentación. Los números no son una estimación del consumo de energía real del dispositivo.

Conectores

  • Dos conectores C13, que funcionan en tomas de 110 a 220 V.

Entrada

  • Frecuencias nominales: 50/60 Hz.

  • Rango de tensión nominal: 100 a 120/200 a 240 V CA.

  • Corriente máxima CA RMS: 13,8 A a 100 V CA.

  • Rango de funcionamiento de CA: 90 a 264 V CA.

Salida

  • 3,3 V CC en espera: 3,0A.

  • +12 V CC: 86,7A.

Disipación de potencia

  • Consumo de energía máx.: 1235,3 W.

  • Potencia térmica máx.: 4212 BTU/h.

  • Voltios-Amperios: 1.261 VA a 240 V CA, 0,98 P.F.

Componentes del panel frontal del controlador 7120

En la siguiente figura y referencia, se muestra el panel frontal y la ubicación de las unidades. La SSD Logzilla de 3,5" se usa en la ranura 3 y no se admite en controladores configurados con el HBA flash interno Sun Aura Logzilla.

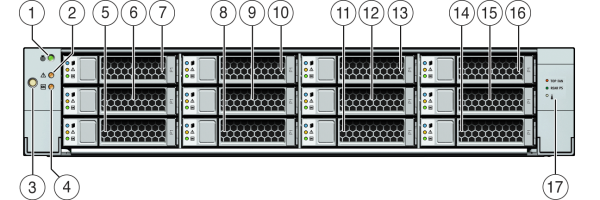

Figura 42  Panel frontal del controlador 7120

image:Gráfico en el que se muestran los componentes del panel frontal del controlador

Componentes mostrados en la figura
1 LED/botón de localización (blanco)
2 LED de acción de servicio requerida (ámbar)
3 Botón de encendido
4 LED de estado de energía (verde)
5 HDD 0
6 HDD 1
7 HDD 2
8 HDD o SSD 3
9 HDD 4
10 HDD 5
11 HDD 6
12 HDD 7
13 HDD 8
14 HDD 9
15 HDD 10
16 HDD 11
17 Mapa de unidades

Componentes del panel posterior del controlador 7120

En la siguiente figura y referencia, se muestra el panel trasero.


Notas -  Las tarjetas Sun Dual Port 40 Gb/s 4x Infiniband QDR Host Channel Adapter PCIe (375-3606-01) se pueden ubicar en las ranuras 1, 2 o 3. Las tarjetas de expansión HCA 375-3606-01 no se admiten en las configuraciones de red de 10 Gb. Para obtener más información acerca de las tarjetas PCIe, consulte Opciones de PCIe para el controlador 7120 en el Manual de servicio al cliente de Oracle ZFS Storage Appliance.

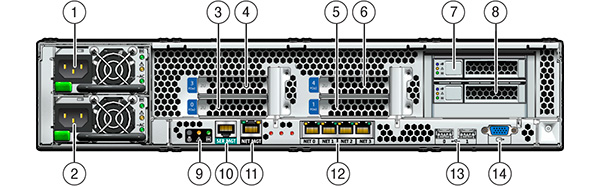

Figura 43  Panel posterior del controlador 7120

image:Gráfico en el que se muestran los componentes de la parte posterior del controlador

Componentes mostrados en la figura
1 Fuente de alimentación 1
2 Fuente de alimentación 0
3 PCIe 0
4 PCIe 3
5 PCIe 1
6 PCIe 4
7 HDD de inicio 1
8 HDD de inicio 0
9 LED de estado del sistema del panel posterior
10 Puerto de gestión serie
11 Puerto de gestión de red
12 Puertos Gbit Ethernet NET 0, 1, 2, 3
13 Puertos USB 2.0 (0, 1)
14 Puerto de video HD15

El controlador 7120 tiene los siguientes puertos:

  • Puertos Ethernet: Existen cuatro puertos Gigabit Ethernet RJ-45 (NET 0, NET 1, NET 2, NET 3) situados en la placa base que funcionan a 10/100/1000 Mbit/s. Estas interfaces de red se deben configurar antes de usarse.

  • Puerto de gestión de red: El conector de gestión de red (NET MGT) es un puerto RJ-45 que proporciona una interfaz de terminal alternativa a la consola del SP.

    image:Gráfico en el que se muestra el puerto de gestión de red

  • Puerto de gestión serie: El conector de gestión serie (SER MGT) es un puerto RJ-45 que proporciona una conexión de terminal a la consola del SP.

    image:Gráfico en el que se muestra el puerto de gestión serie
