Instalación de un organizador de cables del controlador ZS4-4 o ZS3-4

Utilice el siguiente procedimiento para instalar el organizador de cables (CMA) para un controlador ZS4-4 o ZS3-4.

El CMA es un conjunto opcional que puede usar para enrutar los cables del controlador en el rack. Este procedimiento se lleva a cabo desde la parte posterior del rack.

Antes de empezar

Para preparar la instalación del organizador de cables (CMA) opcional, siga estas directrices:

  • Use el CMA para enrutar los cables del cluster, los cables permanentes del host (incluidos los cables de InfiniBand, canal de fibra y Ethernet) y hasta 12 cables SAS de estantes de discos.

  • No use el CMA para enrutar los cables de conexión en serie SAS cortos. No se exceda en la cantidad de cables que enruta de manera que las pinzas del CMA se arqueen o parezcan estructuralmente inadecuadas para el peso que soportan.

  • Si usa dos controladores en cluster montados en la parte media del rack con estantes de discos por encima y por debajo de los controladores, puede dividir los cables SAS de los estantes de discos entre los dos CMA para enrutar correctamente los cables de los estantes de discos superiores e inferiores.

  • Si más adelante retira el CMA, asegúrese de sostenerlo al quitar los conectores.

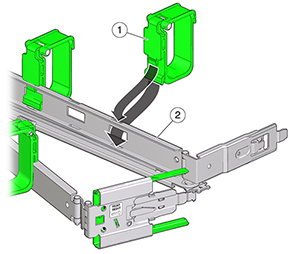

  1. Inserte el conector del soporte de montaje del organizador de cables (1) en la guía deslizante derecha (2) hasta que el conector encaje en su sitio con un chasquido.
    image:Gráfico en el que se muestra el montaje del soporte de montaje derecho en la guía deslizante derecha

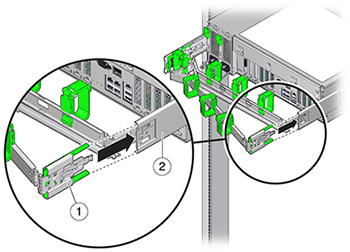

  2. Inserte el conector derecho (1) de la guía deslizante del organizador de cables en el conjunto de la guía deslizante derecha (2) hasta que el conector se acople en su sitio con un chasquido.
    image:Gráfico en el que se muestra el conector de la guía deslizante

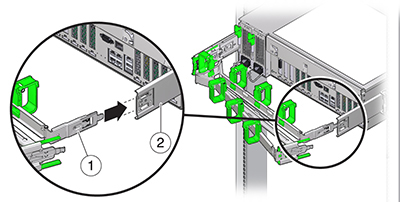

  3. Inserte el conector izquierdo de la guía deslizante del organizador de cables en el conjunto de la guía deslizante izquierda hasta que el conector se acople en su sitio con un chasquido.
  4. Instale los cables y enrútelos al controlador, según sea necesario.
  5. Si es necesario, asegure los enganches y las correas del cable al organizador de cables y colóquelos en su sitio para fijar los cables.

    Notas -  Los enganches y las correas de cables están preinstalados en el CMA. Siga este paso si necesita volver a instalar los enganches y las correas de cables.
  6. Para obtener los mejores resultados, coloque tres correas (1), espaciadas uniformemente, en el lado posterior del CMA (2) y tres correas en el lado del CMA más próximo al controlador.
    image:Gráfico en el que se muestran las correas en la parte trasera del organizador de cables
