La tarjeta de interfaz de cluster proporciona tres enlaces redundantes que permiten a dos controladores comunicarse entre sí. Los puertos de E/S del cluster están formados por dos enlaces serie (0 y1) y un enlace Ethernet. Los cables del cluster deben conectarse antes de encender los controladores, y se deben establecer los tres enlaces para poder continuar con la configuración.
Antes de empezar
Tome los tres cables Ethernet que se proporcionaron para conectar los controladores en cluster. Los cables de cluster ZS5-x tienen 2,5 metros de longitud. Los cables de cluster o de otros controladores tienen un metro de longitud. Si usa sus propios cables Ethernet, asegúrese de que sean rectos, de categoría 5 o mejor, y que tengan la longitud correcta.
Los cables entre los puertos serie forman un patrón cruzado, como se muestra en las siguientes ilustraciones.

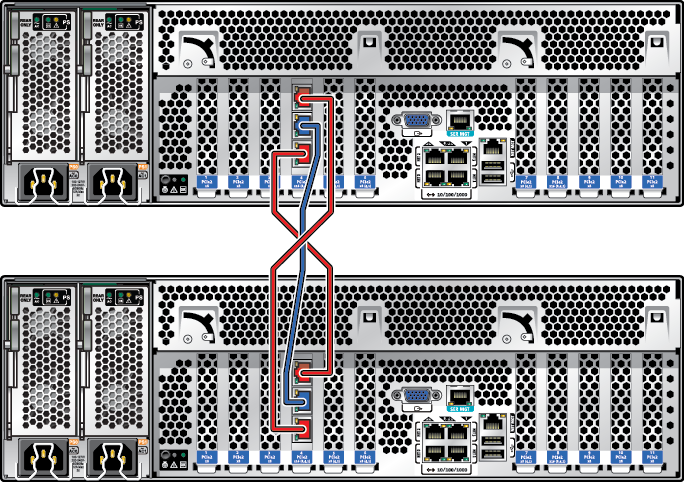

En la siguiente figura, se muestra cómo se conectan los cables de clusters entre dos controladores ZS5-4.
Cableado de clusters ZS5-4

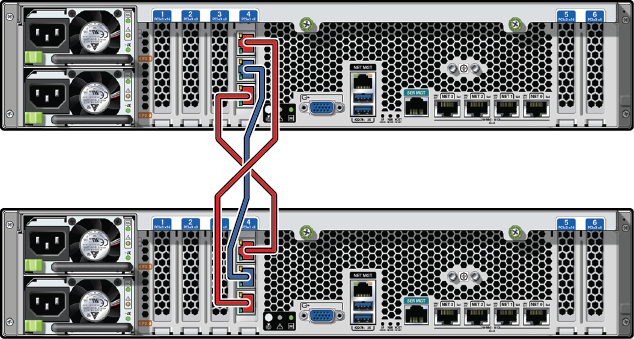

En la siguiente figura se muestra cómo se conectan los cables de clusters entre dos controladores ZS5-2.
Cableado de clusters ZS5-2

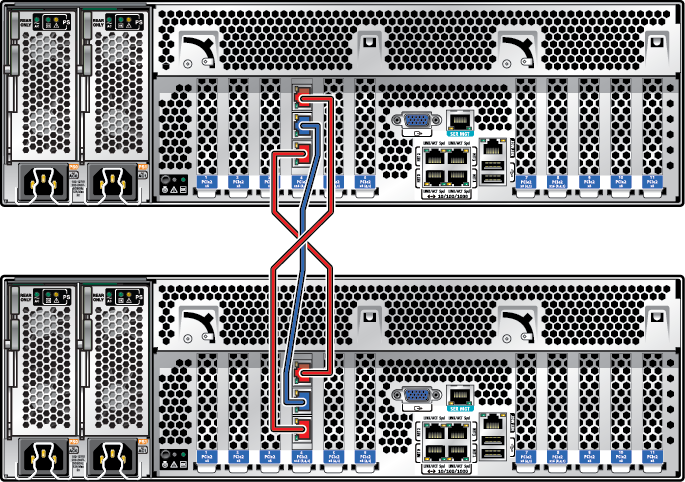

En la siguiente figura se muestra cómo se conectan los cables de clusters entre dos controladores ZS4-4.
Cableado de cluster de controladores ZS4-4, ZS3-4 y 7420

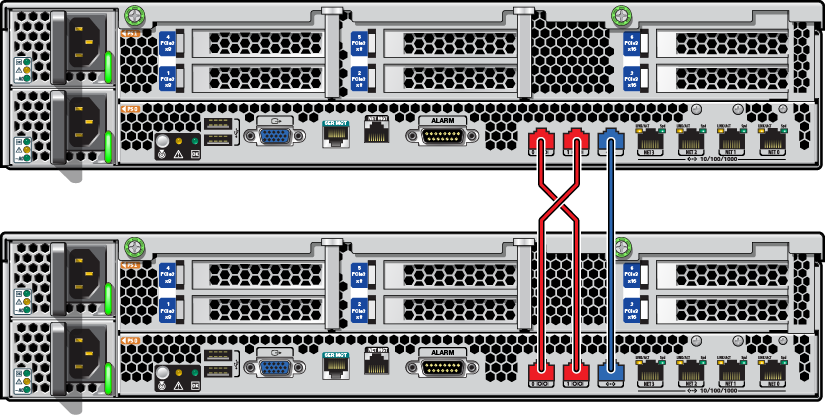

En la siguiente figura se muestra cómo se conectan los cables de clusters entre dos controladores ZS3-2.
Cableado de clusters ZS3-2
