Descripción general del controlador ZS3-4

En esta sección, se proporciona una descripción general del controlador Oracle ZFS Storage ZS3-4. Para obtener instrucciones para la instalación, consulte Instalación de un controlador ZS4-4 o ZS3-4. Para obtener instrucciones de mantenimiento, consulte Mantenimiento del controlador ZS3-4 en el Manual de mantenimiento del cliente de Oracle ZFS Storage Appliance.

Especificaciones eléctricas de ZS3-4

En la siguiente lista, se muestran las especificaciones eléctricas para el controlador ZS3-4.


Notas -  Los números de disipación de potencia mostrados son las potencias nominales máximas para la fuente de alimentación. Los números no son una estimación del consumo de energía real del dispositivo.

Entrada

  • Frecuencias nominales: 50/60 Hz.

  • Rango de funcionamiento de CA: 200-240 V de CA.

  • Corriente máxima CA RMS: 12A a 200 V de CA.

Disipación de potencia

  • Consumo de energía máx.: 1800 W.

  • Potencia térmica máx.: 6143 BTU/h.

  • Voltios-Amperios: 1837 VA a 240 V CA, 0,98 P.F.

Opciones de configuración de ZS3-4

El controlador ZS3-4 se puede configurar como un controlador único o dos controladores para crear una configuración de cluster de alta disponibilidad. En la siguiente tabla, se describen las opciones de configuración:

CPU
Memoria
Readzilla SAS-2
Unidad de inicio SAS-2
HBA SAS-2
4 de 10 núcleos; 2,40 GHz
1 TB (DIMM de 16 GB)
Cuatro SSD
Dos HDD
SAS-2 externo de 4 puertos (4x4) y 6 Gb/s

Consulte http://oracle.com/zfsstorage para conocer las especificaciones más recientes de los componentes.

Componentes del panel frontal de ZS3-4

Figura 30  Panel frontal de ZS3-4

image:Gráfico en el que se muestran los LED y los componentes del frente del controlador ZS3-4

Componentes mostrados en la figura
1 LED y botón de localización (blanco)
2 LED de servicio requerido (ámbar)
3 LED de estado de energía (verde)
4 Botón de encendido
5 LED de estado del procesador de servicio (SP) (verde)
6 LED de acción de servicio requerida del ventilador/CPU/memoria
7 LED de servicio requerido de fuente de alimentación (PS)
8 LED indicador de aviso de sobrecalentamiento
9 Conectores USB 2.0
10 Conector de video DB-15
11 Unidad de inicio 0 (obligatoria)
12 Unidad de inicio 1 (obligatoria)
13 Unidad de estado sólido 2 (opcional)
14 Unidad de estado sólido 3 (opcional)
15 Unidad de estado sólido 4 (opcional)
16 Unidad de estado sólido 5 (opcional)

El controlador ZS3-4 tiene dos unidades de inicio del sistema SAS-2 en las ranuras 0 y 1, configuradas como un par reflejado. Las ranuras de 2 a 5, en orden, pueden estar ocupadas por hasta cuatro SSD de caché de lectura SAS-2. Para obtener información acerca de las HDD y SSD compatibles, consulte el Oracle Systems Handbook.

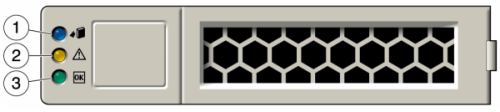

Figura 31  LED de la unidad de inicio del sistema

image:Gráfico en el que se muestran los tres LED del frente de la unidad de inicio

Componentes mostrados en la figura
1 Listo para extraer (azul)
2 Acción de servicio requerida (ámbar)
3 Estado/actividad (verde)

Componentes del panel posterior del controlador ZS3-4

En el siguiente gráfico, se muestra el panel posterior del controlador ZS3-4. Los HBA de la configuración básica no están representados en esta ilustración.

Para obtener información sobre las tarjetas PCIe, consulte ZS3-4 PCIe I/O Cards in Oracle ZFS Storage Appliance Customer Service Manual.

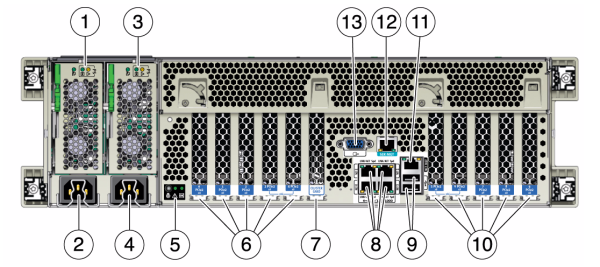

Figura 32  Componentes del panel posterior del controlador ZS3-4

image:Gráfico en el que se muestran los componentes de la parte posterior del controlador

Componentes mostrados en la figura
1 LED de estado de fuente de alimentación 0, estado correcto: verde; error de fuente de alimentación: ámbar; estado de CA correcto: verde
2 Toma de CA de fuente de alimentación 0
3 LED de estado de fuente de alimentación 1, estado correcto: verde; error de fuente de alimentación: ámbar; estado de CA correcto: verde
4 Toma de CA de fuente de alimentación 1
5 LED de estado de sistema; energía: verde; atención: ámbar; localización: blanco
6 Ranuras PCIe 0 a 4
7 Ranura de tarjeta de cluster
8 Puertos de red (NET) 10/100/1000: NET 0-NET 3
9 Puertos USB 2.0
10 Ranuras PCIe 5 a 9
11 Puerto Ethernet de gestión de red (NET MGT) 10/100 BASE-T
12 Puerto de gestión serie (SER MGT)
13 Conector de video DB-15
  • Puertos Ethernet: ZS3-4 tiene cuatro conectores Gigabit Ethernet RJ-45 (NET 0, NET 1, NET 2, NET 3) situados en la placa base que funcionan a 10/100/1000 Mbit/s. Estas interfaces de red se deben configurar antes de usarse.

    image:Gráfico en el que se muestran los cuatro puertos Ethernet y sus etiquetas

  • Puerto de gestión de red: el conector de gestión de red (NET MGT) es un puerto Ethernet 10/100 BASE-T RJ-45 que proporciona una interfaz LAN a la consola del SP.

    image:Gráfico en el que se muestra el puerto de gestión de red

  • Puerto de gestión serie: El conector de gestión serie (SER MGT) es un conector RJ-45 que proporciona una conexión de terminal a la consola del SP.

    image:Gráfico en el que se muestra el puerto de gestión serie

  • Puertos del HBA: El HBA SAS-2 4x4, instalado en el controlador ZS3-4, proporciona conectividad con DE2 y estantes de discos Sun Disk Shelf externos. Los puertos del HBA están numerados de 3 a 0, de arriba hacia abajo:

    image:Gráfico en el que se muestran los cuatro puertos del HBA
