Tarjetas de E/S PCIe del controlador ZS3-4

Opciones de PCIe del controlador ZS3-4: en esta tabla, se describen las asignaciones de ranuras PCIe básicas y opcionales para las configuraciones independientes y de cluster de ZS3-4.

Tabla 23  Opciones de PCIe del controlador ZS3-4
Ranura
N.º ref. fabricación
Descripción
Máx.
Nota
0
7047852
HBA interno SAS-2, 8 puertos
1
Configuración básica
1
7067091
HBA externo SAS-2, 4 puertos (4x4)
4
Configuración básica
2
7067091
HBA externo SAS-2, 4 puertos (4x4)
4
Backend opcional adicional
2
7070006
NIC de Ethernet de cobre 10 Gb, 2 puertos
4
Front-end recomendado opcional
2
375-3696-01
Infiniband CX2 HCA, 2 puertos
4
Front-end recomendado opcional
2
7070195
NIC UTP de cobre 1 Gb Ethernet, 4 puertos
4
Front-end recomendado opcional
2
7051223
NIC de Ethernet óptica 10 Gb, 2 puertos
6
Front-end recomendado opcional
2
371-4325-02
HBA FC, 8 Gb, 2 puertos
4
Iniciador o destino FC opcional (copia de seguridad)
2
7023303
HBA FC, 16 Gb, 2 puertos
4
Iniciador o destino FC opcional (copia de seguridad)
3
7070006
NIC de Ethernet de cobre 10 Gb, 2 puertos
4
Front-end recomendado opcional
3
375-3696-01
Infiniband CX2 HCA, 2 puertos
4
Front-end recomendado opcional
3
7070195
NIC UTP de cobre 1 Gb Ethernet, 4 puertos
4
Front-end recomendado opcional
3
7051223
NIC de Ethernet óptica 10 Gb, 2 puertos
6
Front-end recomendado opcional
3
371-4325-02
HBA FC, 8 Gb, 2 puertos
4
Iniciador o destino FC opcional (copia de seguridad)
3
7023303
HBA FC, 16 Gb, 2 puertos
4
Iniciador o destino FC opcional (copia de seguridad)
4
7070006
NIC de Ethernet de cobre 10 Gb, 2 puertos
4
Front-end recomendado opcional
4
375-3696-01
Infiniband CX2 HCA, 2 puertos
4
Front-end recomendado opcional
4
7070195
NIC UTP de cobre 1 Gb Ethernet, 4 puertos
4
Front-end recomendado opcional
4
7051223
NIC de Ethernet óptica 10 Gb, 2 puertos
6
Front-end recomendado opcional
4
371-4325-02
HBA FC, 8 Gb, 2 puertos
4
Iniciador o destino FC opcional (copia de seguridad)
4
7023303
HBA FC, 16 Gb, 2 puertos
4
Iniciador o destino FC opcional (copia de seguridad)
C
511-1496-05
Cluster Controller 200
1
Configuración básica de cluster
5
7070006
NIC de Ethernet de cobre 10 Gb, 2 puertos
4
Front-end recomendado opcional
5
375-3696-01
Infiniband CX2 HCA, 2 puertos
4
Front-end recomendado opcional
5
7070195
Ethernet UTP 1 GbE, 4 puertos
4
Front-end recomendado opcional
5
7051223
NIC de Ethernet óptica 10 Gb, 2 puertos
6
Front-end recomendado opcional
5
371-4325-02
HBA FC, 8 Gb, 2 puertos
4
Iniciador o destino FC opcional (copia de seguridad)
5
7023303
HBA FC, 16 Gb, 2 puertos
4
Iniciador o destino FC opcional (copia de seguridad)
6
7070006
NIC de Ethernet de cobre 10 Gb, 2 puertos
4
Front-end recomendado opcional
6
375-3696-01
Infiniband CX2 HCA, 2 puertos
4
Front-end recomendado opcional
6
7070195
NIC UTP de cobre 1 Gb Ethernet, 4 puertos
4
Front-end recomendado opcional
6
7051223
NIC de Ethernet óptica 10 Gb, 2 puertos
6
Front-end recomendado opcional
6
371-4325-02
HBA FC, 8 Gb, 2 puertos
4
Iniciador o destino FC opcional (copia de seguridad)
6
7023303
HBA FC, 16 Gb, 2 puertos
4
Iniciador o destino FC opcional (copia de seguridad)
7
7067091
HBA externo, 4 puertos (4x4)
4
Backend opcional adicional
7
7070006
NIC de Ethernet de cobre 10 Gb, 2 puertos
4
Front-end recomendado opcional
7
371-4325-02
HBA FC, 8 Gb, 2 puertos
4
Front-end recomendado opcional
7
375-3696-01
Infiniband CX2 HCA, 2 puertos
4
Front-end recomendado opcional
7
7051223
NIC de Ethernet óptica 10 Gb, 2 puertos
6
Front-end recomendado opcional
7
7070195
NIC UTP de cobre 1 Gb Ethernet, 4 puertos
4
Front-end recomendado opcional
7
371-4325-02
HBA FC, 8 Gb, 2 puertos
4
Iniciador o destino FC opcional (copia de seguridad)
7
7023303
HBA FC, 16 Gb, 2 puertos
4
Iniciador o destino FC opcional (copia de seguridad)
8
7067091
HBA externo SAS-2, 4 puertos (4x4)
4
Configuración básica
9
371-4325-02
HBA FC, 8 Gb, 2 puertos
4
Iniciador o destino FC opcional (copia de seguridad)
9
7070006
NIC de Ethernet de cobre 10 Gb, 2 puertos
4
Front-end recomendado opcional
9
7070195
NIC UTP de cobre 1 Gb Ethernet, 4 puertos
4
Front-end recomendado opcional
9
7051223
NIC de Ethernet óptica 10 Gb, 2 puertos
6
Front-end recomendado opcional
9
7023303
HBA FC, 16 Gb, 2 puertos
4
Iniciador o destino FC opcional (copia de seguridad)

Opciones de NIC y HBA del controlador ZS3-4: en esta tabla, se describen las opciones de tarjetas PCIe NIC/HBA para las configuraciones independientes y de cluster de ZS3-4.

Tabla 24  Opciones de NIC/HBA del controlador ZS3-4
N.º ref. marketing
Descripción
SG-SAS6-INT-Z
HBA interno SAS-2, 6 Gb/s, 8 puertos
SG-XPCIE2FC-QF8-Z
HBA FC, 8 Gb, 2 puertos
7103791
HBA externo, 6 Gb/s, 4 puertos SAS-2 (4x4)
7101674
HBA FC, 16 Gb, 2 puertos
7100477
UTP de cobre 1 Gb Ethernet, 4 puertos
7100488
10 Gb Ethernet Base-T de cobre, 2 puertos
X4242A
Infiniband CX2 HCA, 2 puertos
X1109A-Z
NIC 10 GbE SFP+, 2 puertos
X2129A
Transceptor 850 NM, 1/10 GPS, alcance corto, SFP
X5562A-Z
Transceptor 10 GbE / 1 GbE, alcance largo, SFP

Orden de ranuras PCIe del controlador ZS3-4: al instalar tarjetas PCIe adicionales a la configuración básica, las tarjetas se deben agregar en un orden específico.


Notas -  La ranura 0 siempre se usa para el HBA interno SAS-2. Las ranuras 1 y 8 se reservan para HBA SAS-2 4x4 externos.

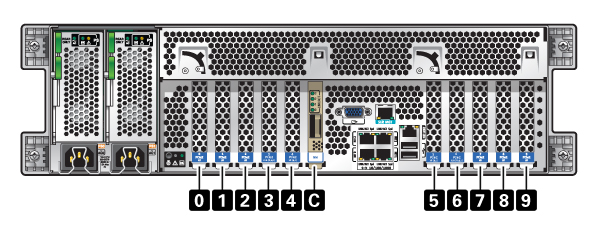

Figura 34  Orden de ranuras de tarjetas PCIe del controlador ZS3-4

image:Gráfico en el que se muestra el orden de las ranuras de las tarjetas PCIe del controlador ZS3-4

Instale las tarjetas PCIe opcionales en el siguiente orden:

Tabla 25  Orden de ranuras y tarjetas PCIe opcionales del controlador ZS3-4
Tarjeta PCIe
Orden de ranuras
1. HBA externo SAS-2, 4 puertos (4x4)
Ranura 2, 7
2. HBA de FC de 8 Gb
Ranura 9
Los HBA FC adicionales se instalan a lo último
3. HCA InfiniBand
Ranura 3, 6, 4, 5, 2, 7
4. NIC de Ethernet 10 Gb, 2 puertos
Ranura 3, 6, 4, 5, 2, 7, 9
Nota: Si está agregando una NIC óptica Ethernet de 10Gb de 2 puertos y una NIC de cobre Ethernet de 10Gb de 2 puertos, la NIC óptica Ethernet de 10Gb tiene prioridad para la ranura.
5. NIC de Ethernet 1 Gb, 4 puertos
Ranura 3, 6, 4, 5, 2, 7, 9
6. HBA de FC de 16 Gb
Ranura 3, 6, 4, 5, 2, 7, 9
7. HBA de FC de 8 Gb restantes
Ranura 3, 6, 4, 5, 2, 7 (para la ranura 9, consulte el paso 2)
