Sustitución de una batería de ZS3-2

La extracción de la batería es una operación que se debe realizar cuando el controlador no está en funcionamiento. Debe apagar el dispositivo antes de extraer la batería. Se perderá el acceso al almacenamiento a menos que el sistema tenga una configuración de cluster.

Es posible que deba reemplazar la batería si el controlador de almacenamiento no mantiene la hora correcta cuando se apaga y se desconecta de la red. Necesitará un destornillador pequeño (plano, n.º 1) que no sea no metálico o equivalente. Use el siguiente procedimiento para reemplazar la batería de ZS3-2.

1. Apague el controlador de almacenamiento como se describe en Apagado del controlador.
2. Extienda el controlador desde el rack como se describe en Extensión del controlador de almacenamiento desde el rack.
3. Extraiga la cubierta superior como se describe en Extracción de la cubierta superior.
4. Extraiga la placa de memoria 1.

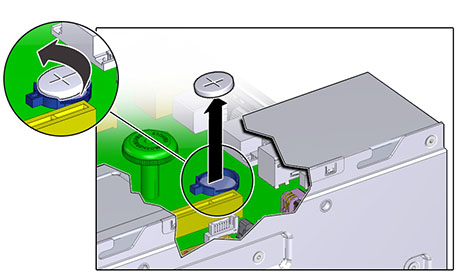

5. Presione la lengüeta del receptáculo de batería hacia adelante para liberar la batería. La batería se libera.

6. Levante la batería para extraerla del receptáculo y déjela a un lado.

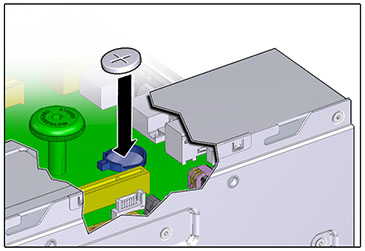

7. Coloque la batería donde se instalará en el receptáculo, con el lado positivo (+) de la batería mirando hacia arriba.
8. Presione la batería en el receptáculo hasta que se escuche un chasquido.

9. Instale la placa de memoria 1.
10. Vuelva a colocar la cubierta superior y ajuste los dos tornillos prisioneros.
11. Presione las lengüetas de liberación en el lateral de cada guía y deslice lentamente el controlador de almacenamiento dentro del rack. Asegúrese de que ningún cable obstruya el trayecto del controlador.
12. Vuelva a conectar todos los cables con sus puertos originales. Para ello, consulte las etiquetas agregadas previamente como guía. Para obtener información acerca del cableado, consulte la Guía de cableado de Oracle ZFS Storage Appliance.
13. Conecte los cables de alimentación a las fuentes de alimentación. Verifique que la energía en espera esté conectada, lo que se evidencia si los indicadores del estado de energía y del estado del SP del panel frontal están parpadeando de color verde.
14. Cuando el indicador de estado del SP quede encendido de color verde sin parpadear, use un lápiz u otro objeto con punta para presionar y soltar el botón de encendido ubicado en el panel frontal. El indicador de estado de energía junto al botón de encendido se ilumina y permanece encendido.
15. Cuando haya finalizado el inicio del sistema, inicie sesión y configure la hora con los pasos detallados en la tarea Configuración de la sincronización del reloj (BUI) de Guía de administración de Oracle ZFS Storage Appliance (versión OS8.7.0).
