Sustitución de una batería de 7x20

Es posible que deba reemplazar la batería si el controlador de almacenamiento no mantiene la hora correcta cuando se apaga y se desconecta de la red. Necesitará un destornillador pequeño (plano, n.º 1) que no sea no metálico o equivalente. Use el siguiente procedimiento para reemplazar una batería en controladores 7x20.

  1. Apague el controlador de almacenamiento como se describe en Apagado del controlador.
  2. Desconecte los cables de alimentación de CA del panel posterior del controlador de almacenamiento.

    Caution

    Precaución  -  Como el sistema siempre recibe energía en espera de 3,3 V CC, debe desenchufar los cables antes de acceder a los componentes que se reparan cuando no están en funcionamiento.


  3. Extienda el controlador desde el rack como se describe en Extensión del controlador de almacenamiento desde el rack.
  4. 7120 o 7320: para extraer la cubierta superior:
    1. Desbloquee la puerta del módulo de ventilación, tire las dos lengüetas de liberación hacia atrás, gire la puerta del ventilador a la posición de apertura y manténgala ahí.
    2. Presione el botón de apertura de la cubierta superior y deslice la cubierta hacia la parte trasera aproximadamente 1,3 cm (0,5 in).
    3. Levante y extraiga la cubierta superior.
  5. 7420: Para extraer la cubierta superior:
    1. Levante simultáneamente los dos pasadores de la cubierta en sentido recto.
      image:Gráfico en el que se muestra cómo extraer la cubierta superior del controlador 7420
    2. Levante y extraiga la cubierta superior.

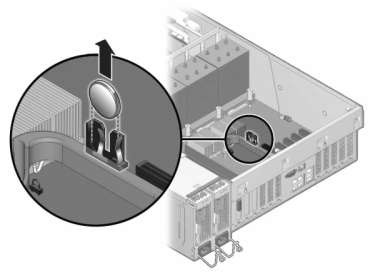

  6. Con un destornillador pequeño que no sea metálico, presione el pasador y extraiga la batería de la placa base. La batería 7420 se muestra aquí.
    image:Gráfico en el que se muestra cómo extraer la batería del controlador 7420 o 7320

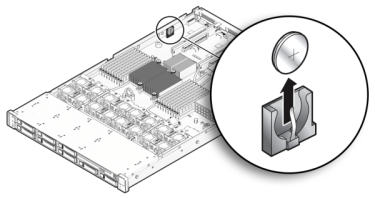

    En la siguiente figura, se muestra la batería 7120.


    image:Gráfico en el que se muestra cómo extraer la batería del controlador 7120
  7. Inserte la batería de sustitución en la placa base con el lado positivo (+) mirando hacia arriba.
  8. 7120 o 7320: aunque los componentes pueden variar ligeramente entre el sistema 7120 y 7320, los procedimientos de mantenimientos de ambos son idénticos. En la figura, se muestra el sistema 7320. Para instalar la cubierta superior:
    1. Coloque la cubierta superior en el chasis de modo que sobresalga de la parte trasera del controlador de almacenamiento aproximadamente 2,5 cm (1 in). Luego, deslice la cubierta superior hacia adelante hasta que quede encajada.
    2. Cierre la cubierta del ventilador y coloque los pasadores de la cubierta. La cubierta debe estar totalmente cerrada para que se encienda el controlador de almacenamiento.
      image:Gráfico en el que se muestra cómo extraer la cubierta del ventilador del controlador 7120 o 7320
  9. 7420: para instalar la cubierta superior:
    1. Coloque la cubierta superior en el chasis (1) de modo que sobresalga de la parte trasera del controlador de almacenamiento aproximadamente 2,5 cm (1 in).
    2. Deslice la cubierta superior hacia la parte trasera del chasis (2) hasta que se acople.
    3. Presione la cubierta con ambas manos hasta que los pasadores queden fijados.
      image:Gráfico en el que se muestra cómo cerrar la cubierta superior del controlador 7420
  10. Presione las lengüetas de liberación en el lateral de cada guía y deslice lentamente el controlador de almacenamiento dentro del rack. Asegúrese de que ningún cable obstruya el trayecto del controlador.
  11. Vuelva a conectar todos los cables con sus puertos originales. Para ello, consulte las etiquetas agregadas previamente como guía. Para obtener información acerca del cableado, consulte la Guía de cableado de Oracle ZFS Storage Appliance.
  12. Conecte los cables de alimentación a las fuentes de alimentación.
  13. Verifique que el modo de energía en espera esté activado. Para ello, controle que el indicador de estado de energía parpadee en el panel frontal aproximadamente dos minutos después de que se hayan conectado los cables de alimentación.
  14. Use un lápiz u otro objeto con punta para presionar y soltar el botón de encendido ubicado en el panel frontal del controlador de almacenamiento. El indicador de estado de energía junto al botón de encendido se ilumina y permanece encendido.
  15. Conecte los cables de datos a la tarjeta PCIe a través del organizador de cables.
  16. Cuando haya finalizado el inicio del sistema, inicie sesión y configure la hora con los pasos detallados en la tarea Configuración de la sincronización del reloj (BUI) de Guía de administración de Oracle ZFS Storage Appliance (versión OS8.7.0).
