Manual de servicio del cliente de Oracle® ZFS Storage Appliance

Salir de la Vista de impresión

Actualización: Marzo de 2017



Componentes internos del controlador ZS4-4

Como se muestra en la siguiente figura, el chasis de ZS4-4 contiene unidades sustituibles por el cliente (CRU) y unidades sustituibles en campo (FRU). Las FRU solo deben ser reemplazadas por técnicos capacitados del servicio de asistencia de Oracle.

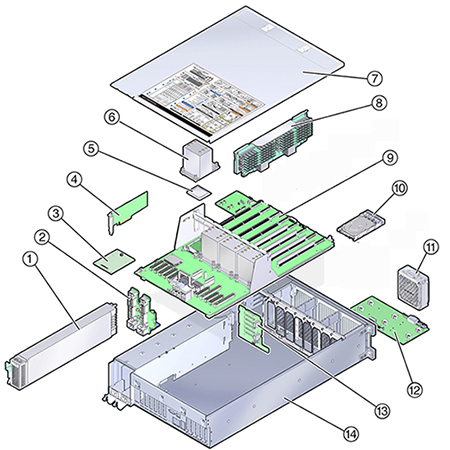

Figura 20  Componentes internos (plano de despiece)

image:Gráfico en el que se muestran los componentes internos del controlador

Figura
Componentes mostrados en la figura
1
Fuente de alimentación (CRU)
8
Placa de memoria (CRU)
2
Placa posterior de la fuente de alimentación (FRU)
9
Placa base (FRU)
3
Tarjeta SP (FRU)
10
Unidad del sistema (CRU)
4
Tarjetas HBA/PCIe (CRU)
11
Módulo de ventilador (CRU)
5
CPU (FRU)
12
Placa de ventiladores (FRU)
6
Disipador de calor (FRU)
13
Placa posterior de unidades (FRU)
7
Portada
14
Chasis

Unidad de sistema del controlador ZS4-4: el controlador ZS4-4 tiene dos unidades de inicio del sistema en las ranuras 0 y 1, configuradas como un par reflejado. Se pueden instalar dispositivos de caché optimizados para la lectura en las ranuras 2 a 5 del controlador o en las ranuras 20 a 23 de un estante de discos.


Notas -  Los dispositivos de caché de lectura se deben instalar en el controlador o en un estante de discos. No se puede instalar dispositivos de caché de lectura simultáneamente en las ranuras del controlador y del estante de discos. Para obtener información acerca de los requisitos de software y las reglas de configuración de las ranuras, consulte Configuraciones de estantes de discos.

Se debe instalar un panel de relleno en las ranuras de unidades vacías. En la siguiente figura, se muestran los LED de unidad de sistema.

Figura 21  LED de unidad de sistema

image:Gráfico en el que se muestra la ubicación de los tres LED de unidad

Para obtener información acerca de los discos admitidos y sus capacidades, consulte el Manual del sistema de Oracle.

Tabla 20  LED de unidad de sistema
Componentes mostrados en la figura
1 Azul (listo para extraer)
2 Acción de servicio requerida (ámbar)
3 Estado de energía (verde)

CPU y memoria del controlador ZS4-4: el controlador ZS4-4 tiene cuatro CPU Intel Xeon E7-8895 v2 de 15 núcleos 2,8 GHz y ocho placas de memoria, como se muestra en la siguiente figura. La memoria está configurada por DIMM DDR3 de 16 GB para admitir hasta 1,5 TB (noventa y seis DIMM de 16 GB). Todas las placas de memoria DIMM de ZS4-4 están totalmente completas para admitir esta opción.

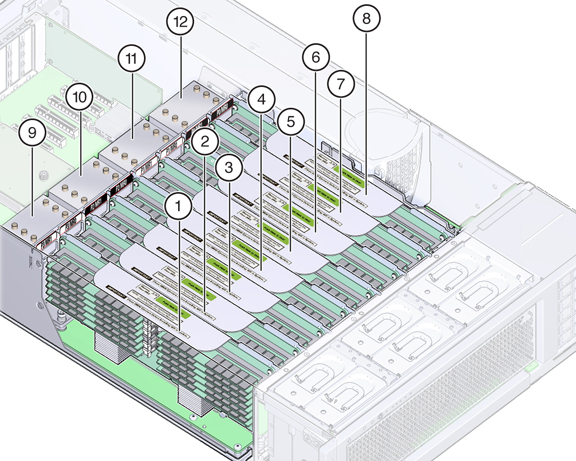

Figura 22  Memoria y CPU de ZS4-4

image:Gráfico en el que se muestra una vista interior de las placas de memoria y las CPU

Figura
Componentes mostrados en la figura
1
Placa de memoria P3/MR1
7
Placa de memoria P0/MR1
2
Placa de memoria P3/MR0
8
Placa de memoria P0/MR0
3
Placa de memoria P2/MR1
9
CPU P3
4
Placa de memoria P2/MR0
10
CPU P2
5
Placa de memoria P1/MR1
11
CPU P1
6
Placa de memoria P1/MR0
12
CPU P0

Cada placa de memoria contiene doce ranuras DIMM, cuatro canales DDR3 y dos buffer de memoria ASIC. Cada buffer de memoria tiene dos canales (A y B) y se conecta con tres ranuras DIMM por canal. Cada buffer de memoria está conectado al controlador de memoria incorporado del procesador por un enlace SMI-2.

El nombre de los DIMM en los logs del dispositivo y la vista Mantenimiento > Hardware se muestran con el nombre completo, por ejemplo, /SYS/MB/P0/D7.

Para obtener más información sobre la distribución de la memoria y los procedimientos para sustituir los DIMM, consulte Sustitución de un DIMM de ZS4-4.

Subsistema de enfriamiento del controlador ZS4-4: los componentes internos de ZS4-4 se enfrían con aire que entra por el frente del controlador y se elimina por la parte posterior. La refrigeración se produce en dos áreas del chasis: el área de la fuente de alimentación y de la placa base.

En la siguiente figura, se muestran las zonas de refrigeración y la ubicación aproximada de los sensores de temperatura. La tabla de referencias que la acompaña proporciona los nombres NAC de sensores y las designaciones de sensores de placa base.

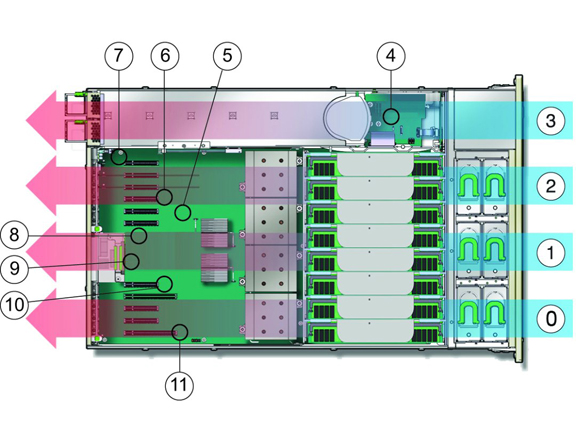

Figura 23  Subsistema de refrigeración de ZS4-4

image:Gráfico en el que se muestran las zonas de refrigeración y los sensores de temperatura dentro del controlador

Figura
Componentes mostrados en la figura
0
Zona de refrigeración 0
6
Sensor de temperatura TS_ZONE2 (U4505)
1
Zona de refrigeración 1
7
Sensor de temperatura TS_OUT (U4506)
2
Zona de refrigeración 2
8
Sensor de temperatura TS_TVL_1 (U4002)
3
Zona de refrigeración 3 (área de la placa posterior de la fuente de alimentación)
9
Sensor de temperatura TS_TVL_0 (U4302)
4
Sensor de temperatura TS_PS (U4603)
10
Sensor de temperatura TS_ZONE0_B (U4509)
5
Sensor de temperatura TS_ZONE1 (U4507)
11
Sensor de temperatura TS_ZONE0_A (U4508)
