Sustitución de una placa de memoria de ZS5-4

Use el siguiente procedimiento para sustituir una placa de memoria de ZS5-4.

  1. Apague el controlador mediante uno de los métodos de apagado que se describen en Apagado del controlador.
  2. Desconecte los cables de alimentación de CA del panel posterior del controlador de almacenamiento.

    Caution

    Precaución  -  Como el sistema siempre recibe energía en espera de 3,3 V CC, debe desenchufar los cables antes de acceder a los componentes que se reparan cuando no están en funcionamiento.


  3. Extienda el controlador desde el rack como se describe en Extensión del controlador de almacenamiento desde el rack.
  4. Extraiga la cubierta superior como se describe en Extracción de la cubierta superior.

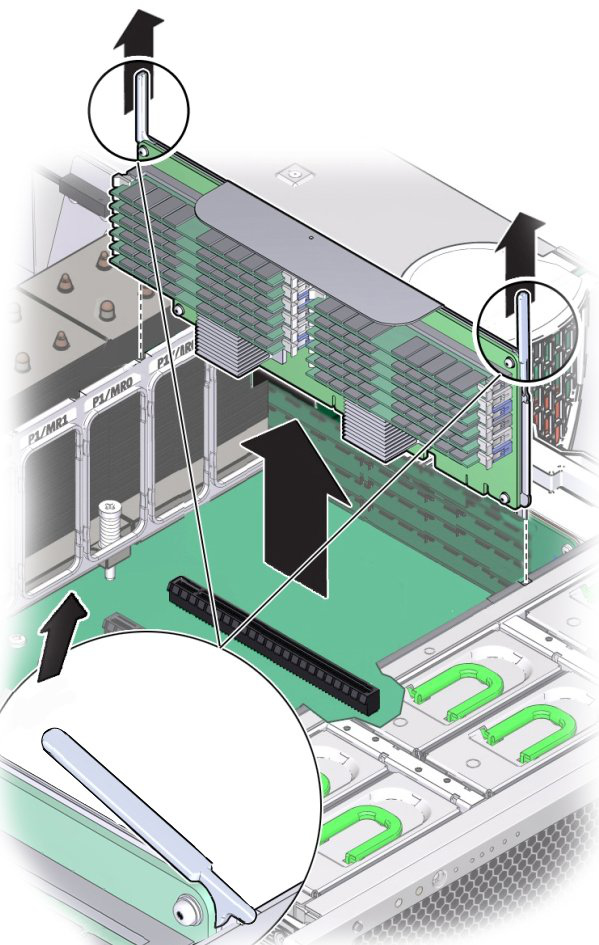

  5. Para extraer la placa de memoria, tire las manillas hacia arriba para desenganchar el conector de la placa base y, con cuidado, levante la placa de memoria hacia arriba y hacia afuera del controlador.
    image:Ilustración en la que se muestra cómo se extrae una placa de memoria.

    La placa de memoria está diseñada para que se ajuste bien al conector de la placa de memoria en la placa base. Las manillas de la placa de memoria hacen presión contra el chasis para desenganchar el borde del conector de la placa del conector en la placa base.

  6. En la placa de memoria de sustitución, asegúrese de que todas las palancas de expulsión de las ranuras DIMM ocupadas y vacías estén cerradas y aseguradas.

    Caution

    Precaución  -  Las palancas de expulsión de DIMM abiertas pueden romperse durante la instalación de la placa de memoria. Todas las palancas de expulsión de las ranuras DIMM ocupadas y vacías de la placa de memoria deben estar completamente cerradas y aseguradas antes de instalar la placa en el controlador.


  7. Asegúrese de que todas las palancas de expulsión de las ranuras DIMM asignadas y no asignadas estén cerradas y aseguradas.

    Caution

    Precaución  -  Las palancas de expulsión solo se usan para extraer una placa de memoria, no para instalarla.


  8. Coloque la placa de memoria sobre la ranura de la placa base.

    Los módulos DIMM en la placa deben mirar hacia la izquierda (cuando están ubicados delante del controlador).

  9. Baje la placa de memoria hasta el controlador y colóquela en la ranura de la placa base.
    image:Imagen en la que se muestra cómo volver a colocar una placa de memoria
  10. Asegúrese de que el conector de la placa de memoria esté alineado con la ranura.
  11. Empuje firmemente hacia abajo sobre el soporte de metal en la parte superior de la placa para insertar la placa dentro del conector de la placa base.
  12. Sustituya la cubierta superior del chasis.
  13. Para volver a colocar el controlador en la posición de rack normal, empuje las lengüetas de liberación al costado de cada guía y, al mismo tiempo, empuje el controlador de almacenamiento dentro del rack.
  14. Vuelva a conectar todos los cables con sus puertos originales. Para ello, consulte las etiquetas agregadas previamente como guía. Para obtener información acerca del cableado, consulte la Guía de cableado de Oracle ZFS Storage Appliance.
  15. Vuelva a conectar los cables de alimentación a las fuentes de alimentación.
  16. Verifique que el modo de energía en espera esté activado. Para ello, controle que el indicador de estado de energía parpadee en el panel frontal aproximadamente dos minutos después de que se hayan conectado los cables de alimentación.
  17. Pulse y suelte el botón de encendido en el panel frontal del controlador de almacenamiento.
  18. Vaya a la pantalla Mantenimiento > Hardware de la BUI. Haga clic en el ícono de flecha derecha del controlador y luego en DIMM, y verifique que el ícono de estado image:ícono de luz encendida para la placa de memoria instalada recientemente esté en verde.
  19. Si el fallo no se soluciona automáticamente, consulte Reparación de problemas activos.
