Manual de servicio del cliente de Oracle® ZFS Storage Appliance

Salir de la Vista de impresión

Actualización: Marzo de 2017



Cables de 7120

En la siguiente figura y referencia, se muestran los cables internos del controlador de almacenamiento.


Notas - Las unidades de inicio de la parte trasera no están representadas en esta ilustración.

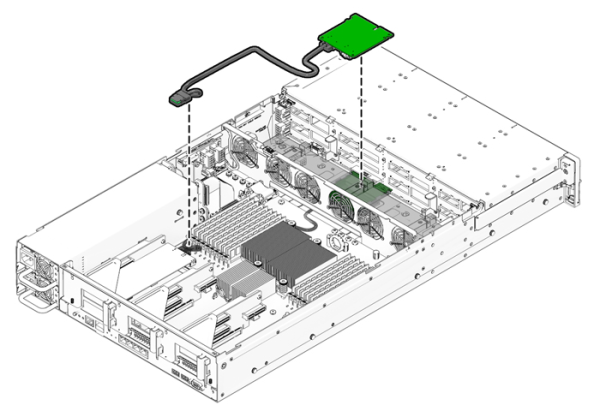

Figura 73  Cable de datos de la unidad de almacenamiento del controlador 7120

image:Gráfico en el que se muestra el cable de datos de la unidad de almacenamiento del controlador 7120

Cable
Conexión
1 Cable de datos de unidades de almacenamiento
Conexión entre la tarjeta HBA PCI-Express y la placa posterior de unidades de almacenamiento.

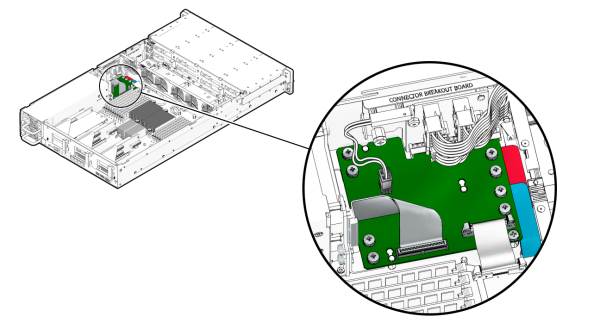

Figura 74  Cable plano del controlador 7120

image:Gráfico en el que se muestra el cable plano del controlador 7120

Cable
Conexión
2 Cable de cinta
Conexión entre la placa de distribución de energía y la placa base.
