Manual de servicio del cliente de Oracle® ZFS Storage Appliance

Salir de la Vista de impresión

Actualización: Marzo de 2017



Componentes internos del controlador ZS5-4

Los componentes del controlador ZS5-4 se muestran en la siguiente figura y se identifican en la referencia.

Figura 4  Componentes internos del controlador ZS5-4

image:Ilustración en la que se muestra la ubicación de los componentes sustituibles del servidor.

Referencia
Descripción
Referencia
Descripción
1
Placa base
8
Placa posterior de unidades de almacenamiento
2
Tarjeta SP
9
Disipadores de calor y CPU (4)
3
Tarjeta del HBA
10
Placas de memoria (8)
4
Fuentes de alimentación (2)
11
Módulos de ventiladores (6)
5
Batería del sistema
12
Placa de ventiladores
6
Placa posterior de fuentes de alimentación
13
Ranuras de unidades de almacenamiento (2)
7
Cables SAS de HBA (2)

Figura 5  Componentes internos del controlador ZS5-4 (plano de despiece)

image:Ilustración en la que se muestra el plano de despiece de los componentes sustituibles del servidor.

Referencia
Descripción
Referencia
Descripción
1
Fuentes de alimentación
9
Placa de memoria
2
Placa posterior de la fuente de alimentación
10
Placa base
3
Tarjeta SP
11
Unidad de almacenamiento
4
Batería del sistema
12
Módulo de ventiladores
5
Tarjeta del HBA
13
Placa de ventiladores
6
CPU
14
Placa posterior de unidades de almacenamiento
7
Disipador de calor
15
Chasis del controlador
8
Portada

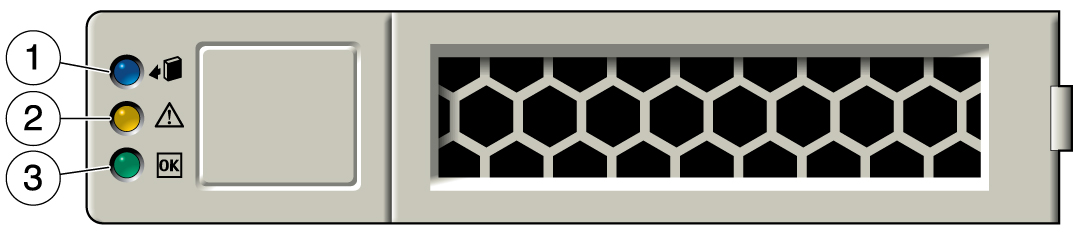

Unidad de almacenamiento del controlador ZS5-4

En esta sección, se muestra la ubicación y se explican las funciones de los indicadores de estado de la unidad de almacenamiento.

image:Ilustración en la que se muestra el panel frontal de la unidad de almacenamiento.
Referencia
Descripción
1
Listo para extraer (azul)
2
Acción de servicio requerida (ámbar)
3
Estado de energía (verde)

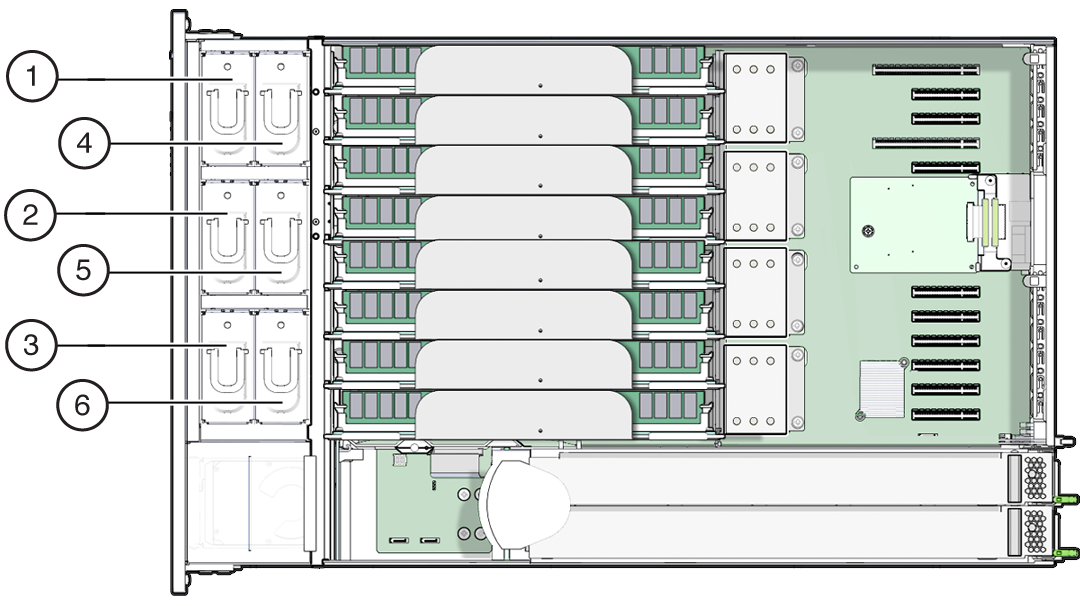

Módulo de ventiladores de ZS5-4

Las seis ranuras del módulo de ventiladores están en la parte frontal del controlador ZS5-4 y se definen en dos filas de tres ranuras. Las ranuras se designan de izquierda a derecha. Como se muestra en la ilustración debajo, las tres ranuras de la fila frontal se designan como: FM0, FM1, y FM2. Las tres ranuras de la fila trasera se designan como: FM3, FM4, y FM5.

image:Ilustración con referencias numeradas en la que se muestran las designaciones de los módulos de ventiladores.
Referencia
Descripción
Referencia
Descripción
1
Módulo de ventiladores, FM 0
4
Módulo de ventiladores, FM 3
2
Módulo de ventiladores, FM 1
5
Módulo de ventiladores, FM 4
3
Módulo de ventiladores, FM 2
6
Módulo de ventiladores, FM 5

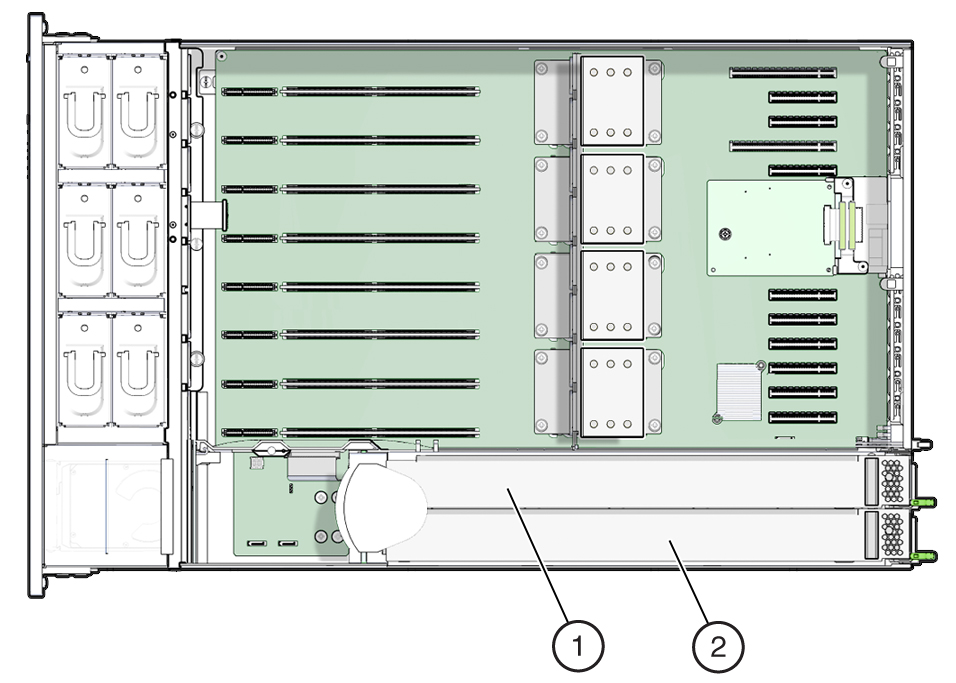

Fuente de alimentación de ZS5-4

Las dos fuentes de alimentación se ubican en el lado derecho del controlador (desde la parte frontal del servidor) y se designan de derecha a izquierda. Se puede acceder a las ranuras desde la parte posterior el controlador. En la parte posterior del controlador, la ranura izquierda se designa como PS-0 y la ranura derecha como PS-1.

image:Ilustración en la que se muestra la ubicación y las designaciones de las fuentes de alimentación.
Referencia
Descripción
1
PS 1
2
PS 0

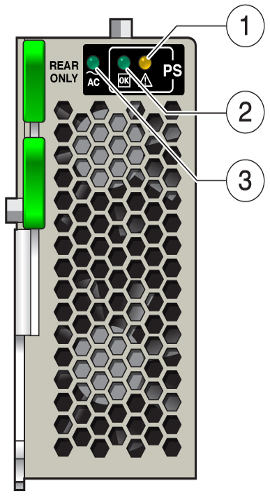

Ambas fuentes de alimentación garantizan la redundancia permitiendo que el controlador funcione cuando una de las fuentes de alimentación falle. Sin embargo, cuando el controlador funciona en una fuente de alimentación, ya no existe la redundancia, y el riesgo de un cierre inesperado y de pérdida de datos es alto. Cuando una fuente de alimentación o cualquier componente que sea parte de una configuración redundante falle, sustitúyalo de inmediato.

image:Ilustración en la que se muestran los indicadores de estado de la fuente de alimentación.
Referencia
Descripción
1
Acción de servicio requerida (ámbar)
2
Estado de corriente directa (verde)
3
Estado de corriente alterna (verde)

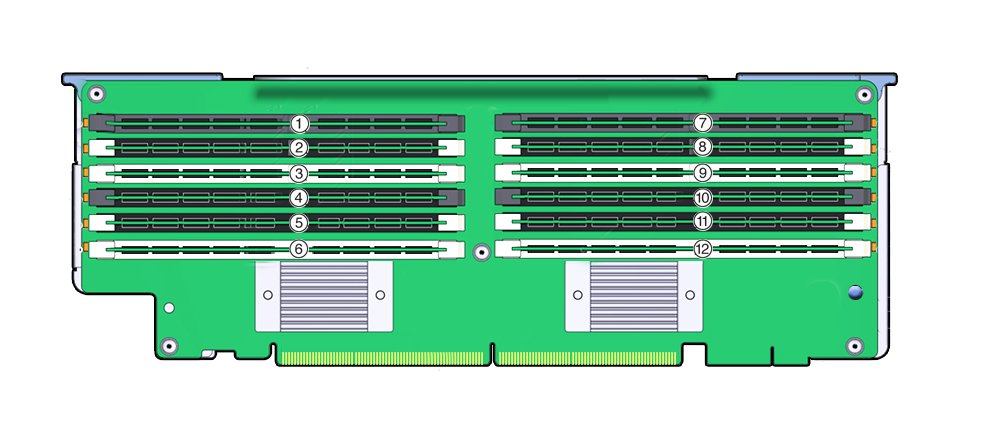

DIMM del controlador ZS5-4

Las ranuras DIMM se ubican en las placas de memoria. Los DIMM se organizan en dos bancos de seis ranuras para un total de 12 ranuras. Las ranuras se designan con un número desde la parte superior hasta la inferior. El banco izquierdo de ranuras se designa como D0-D6. El banco derecho de ranuras se designa como D7-D11.

image:Ilustración en la que se muestra la placa de memoria.
Referencia
Descripción
Referencia
Descripción
1
Ranura D0
7
Ranura D6
2
Ranura D1
8
Ranura D7
3
Ranura D2
9
Ranura D8
4
Ranura D3
10
Ranura D9
5
Ranura D4
11
Ranura D10
6
Ranura D5
12
Ranura D11

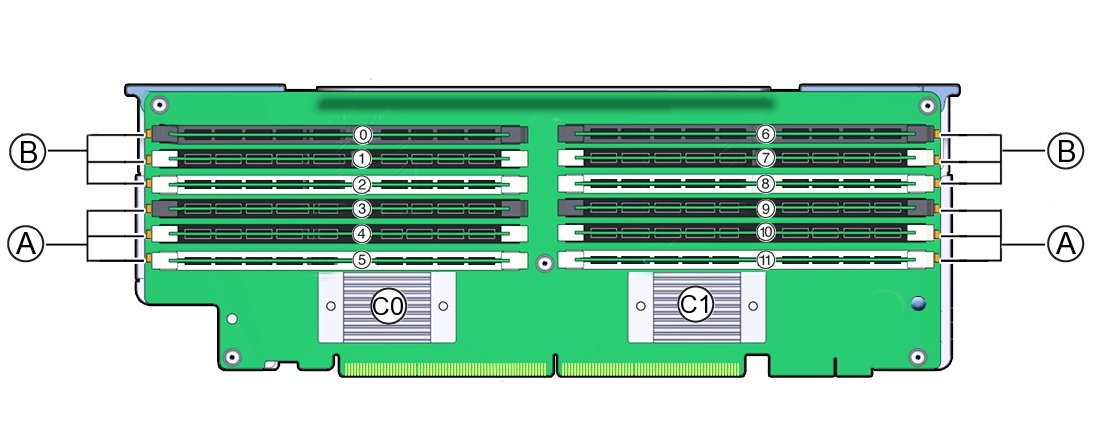

Diseño de la placa de memoria:

En la siguiente ilustración se muestra la ranura DIMM y las designaciones de canales de la placa de memoria:

image:Ilustración con referencias numeradas en la que se muestra la organización y el orden de relleno de las ranuras DIMM de la placa de memoria.
Referencia numerada
Descripción
0 - 11
Números de las ranuras DIMM. El etiquetado de la placa antepone una "D" al número de ranura (por ejemplo: D0-D11).
B
Ranuras del canal B: D0–D2 para el búfer de memoria 0; D6–D8 para el búfer de memoria 1.
A
Ranuras del canal A: D3–D5 para el búfer de memoria 0; D9–D11 para el búfer de memoria 1.
C0
Búfer de memoria 0.
C1
Búfer de memoria 1.

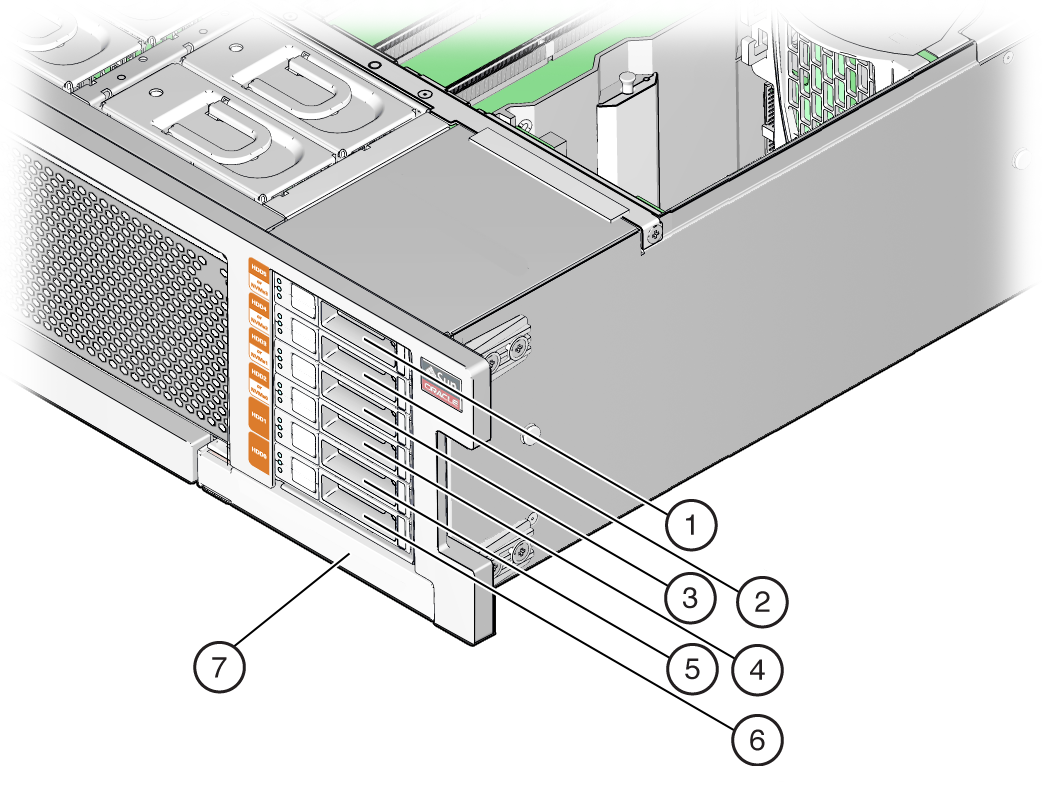

Unidad de almacenamiento y USB del controlador ZS5-4

Las ranuras de unidades de almacenamiento están del lado derecho del controlador y se designan de manera consecutiva desde la parte inferior hasta la parte superior.

image:Ilustración en la que se muestra la ubicación y la designación de las unidades de almacenamiento, de DVD y USB.
Referencia
Descripción
Referencia
Descripción
1
Panel de relleno de la unidad
5
Unidad de inicio secundaria
2
Panel de relleno de la unidad
6
Unidad de inicio principal
3
Panel de relleno de la unidad
7
Panel de relleno de DVD
4
Panel de relleno de la unidad
