Panel frontal de 7120

En la siguiente figura y referencia, se muestra el panel frontal y la ubicación de las unidades. La SSD Logzilla de 3,5 in se usa en la ranura 3 y no se admite en controladores configurados con el HBA flash interno Sun Aura Logzilla.

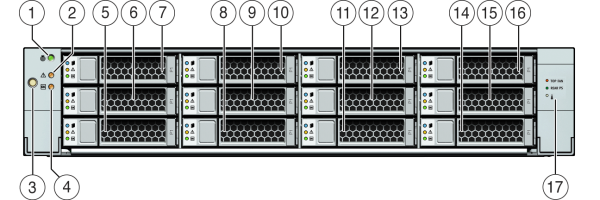

Figura 65  Panel frontal del controlador 7120

image:Gráfico en el que se muestra el panel frontal del controlador 7120

Componentes mostrados en la figura
1 LED/botón de localización (blanco)
7 HDD 2
13 HDD 8
2 LED de acción de servicio requerida (ámbar)
8 HDD o SSD 3
14 HDD 9
3 Botón de encendido
9 HDD 4
15 HDD 10
4 LED de estado de energía (verde)
10 HDD 5
16 HDD 11
5 HDD 0
11 HDD 6
17 Mapa de unidades
6 HDD 1
12 HDD 7
