Actualización: Marzo de 2017



Tarjetas de E/S PCIe del controlador ZS4-4

La configuración básica de ZS4-4 contiene las siguientes tarjetas PCIe:

  • Un HBA interno SAS-2 de 8 puertos (ranura 2)

  • Dos HBA externos SAS de 4 puertos (4x4) (ranuras 6 y 7)

  • Una tarjeta de interfaz de cluster (ranura 4)

En la siguiente figura, se muestran los números de las ranuras de E/S de PCIe:

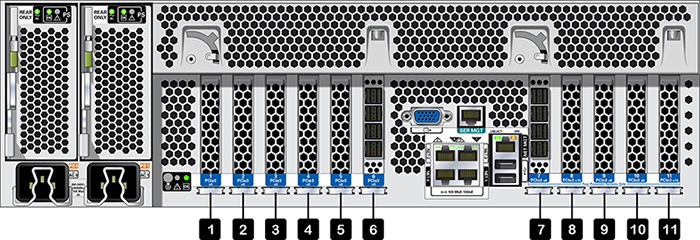

Figura 19  Numeración de ranuras de E/S PCIe de ZS4-4

image:Gráfico en el que se muestran las ranuras de las tarjetas de 1 a 11 en la parte posterior del controlador

Orden de ranuras PCIe: instale tarjetas PCIe opcionales en el siguiente orden:

  • Instale HBA SAS 4x4 adicionales en la ranura 9 y, luego, en la ranura 3.

  • Instale adaptadores de canal de host CX3 InfiniBand en la primera ranura disponible de opción de cliente, en el siguiente orden: ranura 11, 8, 5, 1, 10, 3, 9.

  • Instale HBA de canal de fibra de 16 Gb en la primera ranura disponible de opción de cliente, en el siguiente orden: ranura 11, 8, 5, 1, 10, 3, 9.

  • Instale NIC ópticas Ethernet de 10 Gb en la primera ranura disponible de opción de cliente, en el siguiente orden: ranura 11, 8, 5, 1, 10, 3, 9.

  • Instale NIC de cobre Ethernet de 10 Gb en la primera ranura disponible de opción de cliente, en el siguiente orden: ranura 11, 8, 5, 1, 10, 3, 9.

Configuraciones básicas y opcionales de PCIe del controlador ZS4-4: en la siguiente tabla, se describen las asignaciones de ranuras de PCIe básicas y opcionales para las configuraciones independientes y de cluster de ZS4-4. La numeración de ranuras PCIe comienza con la ranura 1.

Consulte la referencia para obtener una descripción de los códigos de opciones y tipos de interconexión que se muestran en la columna Tipo.

Ranura
Descripción
Máx.
Tipo
Nota
1
HCA InfiniBand CX3, 2 puertos
4
A
Front-end recomendado opcional
1
NIC de Ethernet óptica 10 Gb, 2 puertos
4
C
Front-end recomendado opcional
1
NIC de Ethernet de cobre 10 Gb, 2 puertos
4
D
Front-end recomendado opcional
1
HBA de canal de fibra dual universal de 16 GB
4
B
Iniciador o destino FC opcional (copia de seguridad)
2
HBA interno SAS-2, 8 puertos
1
F
Configuración básica
3
HBA externo SAS de 4 puertos (4x4)
4
E
Backend opcional
3
HCA InfiniBand CX3, 2 puertos
4
A
Front-end recomendado opcional
3
NIC de Ethernet óptica 10 Gb, 2 puertos
4
C
Front-end recomendado opcional
3
NIC de Ethernet de cobre 10 Gb, 2 puertos
4
D
Front-end recomendado opcional
3
HBA de canal de fibra dual universal de 16 GB
4
B
Iniciador o destino FC opcional (copia de seguridad)
4
Interfaz de cluster (segunda generación)
1
G
Configuración básica
5
HCA InfiniBand CX3, 2 puertos
4
A
Front-end recomendado opcional
5
NIC de Ethernet óptica 10 Gb, 2 puertos
4
C
Front-end recomendado opcional
5
NIC de Ethernet de cobre 10 Gb, 2 puertos
4
D
Front-end recomendado opcional
5
HBA de canal de fibra dual universal de 16 GB
4
B
Iniciador o destino FC opcional (copia de seguridad)
6
HBA externo SAS de 4 puertos (4x4)
4
E
Configuración básica
7
HBA externo SAS de 4 puertos (4x4)
4
E
Configuración básica
8
HCA InfiniBand CX3, 2 puertos
4
A
Front-end recomendado opcional
8
NIC de Ethernet óptica 10 Gb, 2 puertos
4
C
Front-end recomendado opcional
8
NIC de Ethernet de cobre 10 Gb, 2 puertos
4
D
Front-end recomendado opcional
8
HBA de canal de fibra dual universal de 16 GB
4
B
Iniciador o destino FC opcional (copia de seguridad)
9
HBA externo SAS de 4 puertos (4x4)
4
E
Backend opcional
9
HCA InfiniBand CX3, 2 puertos
4
A
Front-end recomendado opcional
9
NIC de Ethernet óptica 10 Gb, 2 puertos
4
C
Front-end recomendado opcional
9
NIC de Ethernet de cobre 10 Gb, 2 puertos
4
D
Front-end recomendado opcional
9
HBA de canal de fibra dual universal de 16 GB
4
B
Iniciador o destino FC opcional (copia de seguridad)
10
HCA InfiniBand CX3, 2 puertos
4
A
Front-end recomendado opcional
10
NIC de Ethernet óptica 10 Gb, 2 puertos
4
C
Front-end recomendado opcional
10
NIC de Ethernet de cobre 10 Gb, 2 puertos
4
D
Front-end recomendado opcional
10
HBA de canal de fibra dual universal de 16 GB
4
B
Iniciador o destino FC opcional (copia de seguridad)
11
HCA InfiniBand CX3, 2 puertos
4
A
Front-end recomendado opcional
11
NIC de Ethernet óptica 10 Gb, 2 puertos
4
C
Front-end recomendado opcional
11
NIC de Ethernet de cobre 10 Gb, 2 puertos
4
D
Front-end recomendado opcional
11
HBA de canal de fibra dual universal de 16 GB
4
B
Iniciador o destino FC opcional (copia de seguridad)

En la referencia, se describen los códigos de opciones y los tipos de interconexión que se muestran en la columna Tipo.

Referencia para tipos y opciones de interconexión
A
QSFP+ QDR InfiniBand
- Conexión directa de cable de cobre QSFP
- Transceptor óptico QSFP de rango corto de 40 Gb/s
E
Matriz de almacenamiento HD Mini-SAS SAS externo de 4 puertos
- HD Mini-SAS SFF-8644 a Mini-SAS de cobre SFF-8088 (utilizado para conectar Thebe 2 o 3 a DE2)
- HD Mini-SAS SFF-8644 a HD Mini-SAS de cobre SFF-8644 (utilizado para conectar Thebe 2 o 3 a DE3)
B
Canal de fibra de 16 Gb SFP+
- Transceptor óptico SFP de rango corto de 16 Gb/s
F
Unidad de disco Mini-SAS SAS-2 interna, 8 puertos
- Mini-SAS SFF-8087 a Mini-SAS de cobre
C
NIC GbE de fibra multimodo SFP+ 10GBase-SR/LR
- Transceptor óptico SFP de rango corto de 10 Gb/s
- Transceptor óptico SFP de rango largo de 10 Gb/s
G
Latido de servidor 2 puertos RS-232 1 puerto 1GBase-T
- RJ-45 de cobre serie RS-232
- RJ-45 de cobre de par trenzado sin blindar (UTP)
D
UTP NIC GbE 10GBase-T
- RJ-45 de cobre de par trenzado sin blindar (UTP)
