Sustitución de una fuente de alimentación de 7x20
Los controladores de almacenamiento están equipados con fuentes de alimentación redundantes de intercambio en caliente. Si una fuente de alimentación falla y no tiene otra de sustitución, deje la fuente de alimentación defectuosa instalada para permitir una circulación de aire adecuada. Las fuentes de alimentación defectuosas se indican con un LED de estado de color ámbar. Use el siguiente procedimiento para sustituir la fuente de alimentación de un controlador 7x20.
-
Obtenga acceso a la parte trasera del controlador de almacenamiento donde se encuentra la fuente de alimentación defectuosa.
-

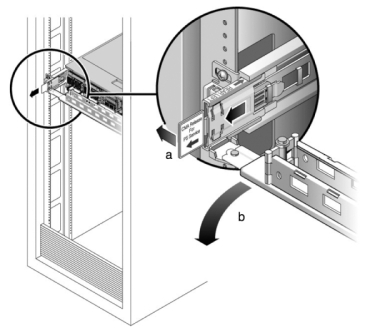

Si hay un organizador de cables instalado, mantenga presionada la lengüeta de liberación y gire el organizador para que no estorbe.
-
Desconecte el cable de alimentación de la fuente de alimentación defectuosa.
-
Apague el controlador mediante uno de los métodos de apagado que se describen en Apagado del controlador.

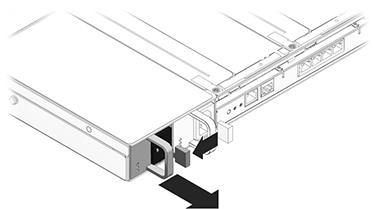

7120 o 7320: libere el pasador y, luego, extraiga la fuente de alimentación. Aunque los componentes pueden variar ligeramente entre el sistema 7120 y 7320, los procedimientos de mantenimientos de ambos son idénticos. En la figura, se muestra el controlador 7320.

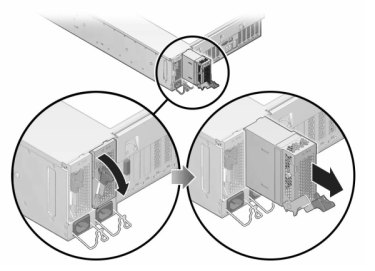

7420: sujete la manilla de la fuente de alimentación y presione el pasador para extraer la fuente de alimentación.
-
Alinee la fuente de alimentación de sustitución con el compartimiento vacío del chasis.
-

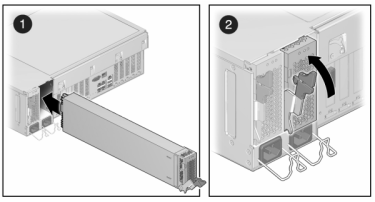

Deslice la fuente de alimentación dentro del compartimiento hasta que esté completamente encajada. En la siguiente figura, se muestra la fuente de alimentación del controlador 7420.
-
Conecte el cable de alimentación a la fuente de alimentación.
-
Verifique que el indicador verde de CA presente esté iluminado.
-
Inserte el organizador de cables en el soporte de la guía izquierda trasera y ciérrelo.
-
Vaya a la pantalla Mantenimiento > Hardware de la BUI. Haga clic en el ícono de la flecha derecha
del controlador y, luego, haga clic en PSU (Fuente de alimentación) para verificar que el ícono de en línea
sea verde para la fuente de alimentación recién instalada.
-
Si el fallo no se soluciona automáticamente, consulte Reparación de problemas activos.
