Actualización: Marzo de 2017



Componentes internos del controlador 7420

Los componentes del controlador se muestran en la siguiente figura y se identifican en la tabla.

Figura 51  Componentes del controlador 7420

image:Gráfico en el que se muestran los componentes del controlador 7420

Componentes mostrados en la figura
Componentes mostrados en la figura
1 Placa base
7 CPU y disipadores de calor
2 Tarjetas PCIe de perfil bajo
8 Placas de memoria
3 Fuentes de alimentación
9 Placa de ventiladores
4 Placa posterior de fuentes de alimentación
10 Módulos de ventiladores
5 Placa posterior de unidades
11 Unidades de inicio y SSD
6 Batería de litio del sistema

Placas internas del controlador 7420: el chasis del controlador 7420 tiene instaladas las placas que se indican a continuación. Las unidades sustituibles en campo (FRU) solo deben ser reemplazadas por técnicos capacitados del servicio de asistencia de Oracle.

  • Placa base: esta placa es una FRU que incluye módulos de CPU, ranuras para ocho placas de memoria de DIMM, subsistemas de control de memoria y el subsistema del procesador de servicio (SP). El subsistema del SP controla la energía del host y supervisa los eventos del sistema host (energía y entorno). El controlador del SP recibe alimentación de la línea de suministro auxiliar de 3,3 V del host, que está disponible cuando el sistema recibe CA, incluso cuando el sistema está apagado.

  • Placa de distribución de energía: esta placa es una FRU que distribuye la energía principal de 12 V de las fuentes de alimentación al resto del sistema. Está conectada directamente a la placa PDB vertical y a la placa base mediante una barra de bus y un cable plano. También admite un interruptor general de interbloqueo en la cubierta superior. En el controlador de almacenamiento, las fuentes de alimentación se conectan con la placa posterior de fuentes de alimentación, que a su vez se conecta con la placa de distribución de energía.

  • Placa PDB vertical: la placa de distribución de energía vertical, o tarjeta vertical, es una unidad FRU que permite la interconexión entre la placa de distribución de energía y las placas de energía de ventiladores, la placa posterior de unidades de disco duro y la placa de E/S.

  • Placa posterior de fuentes de alimentación: esta placa conecta la placa de distribución de energía con las fuentes de alimentación 0 y 1.

  • Placas de energía de ventiladores: estas dos placas son FRU que transportan energía a los módulos de ventiladores del controlador de almacenamiento. Además, contienen LED de estado de los módulos de ventiladores y transfieren datos I2C para los módulos.

  • Placa posterior de unidades: esta placa FRU de seis unidades incluye los conectores para las unidades, además de la interconexión para la placa de E/S, los botones de encendido y localización, y los LED de estado del sistema y los componentes. Cada unidad tiene un indicador LED de energía/actividad, fallo y localización.

Unidades de sistema del controlador 7420: el controlador 7420 M2 tiene dos unidades de inicio del sistema en las ranuras 0 y 1, configuradas como un par reflejado. Las ranuras dos a cinco pueden estar ocupadas, en orden, por hasta cuatro unidades de estado sólido (SSD) de caché optimizadas para lectura. En una configuración en cluster 7420 M2, la cantidad de SSD instaladas en cada controlador puede variar.

Los controladores 7420 tienen dos unidades de inicio del sistema en las ranuras 0 y 1, configuradas como un par reflejado. Las ranuras dos a cinco pueden ser ocupadas, en orden, por hasta cuatro SSD de caché optimizadas para lectura. En una configuración en cluster 7420, la cantidad de SSD instaladas en ambos controladores debe coincidir.

Para obtener información acerca de los discos admitidos y sus capacidades, consulte el Manual del sistema de Oracle.

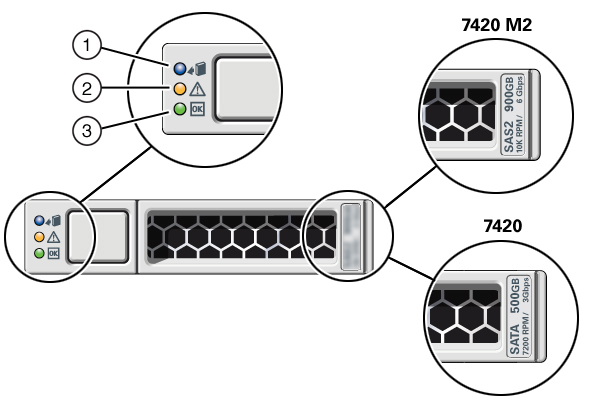

Figura 52  Unidad de sistema del controlador 7420

image:Gráfico en el que se muestra una unidad de sistema del controlador 7420

Componentes mostrados en la figura
1 Listo para extraer (azul)
2 Acción de servicio requerida (ámbar)
3 Estado/actividad (verde)

El controlador 7420 admite las siguientes configuraciones:

  • Dos, cuatro u ocho DIMM DDR3 de 8 GB instalados en cada placa de memoria, lo que permite alojar 128 GB, 256 GB o 512 GB de memoria para CPU de 2 GHz.

  • Cuatro u ocho DIMM DDR3 de 8 GB instalados en cada placa de memoria, lo que permite alojar 256 GB o 512 GB de memoria para CPU de 2 GHz y 2,4 GHz.

  • Cuatro u ocho DIMM DDR3 de 16 GB instalados en cada placa de memoria, lo que permite alojar 512 GB o 1 TB de memoria para CPU de 2,4 GHz.


Notas -  Para una adecuada refrigeración, las placas de memoria correspondientes a los sockets vacíos de las CPU deben tener instalados paneles de relleno.

CPU y memoria del controlador 7420: las configuraciones anteriores del controlador 7420 admiten dos o cuatro CPU (1,86 GHz o 2,00 GHz), y cada CPU requiere dos placas de memoria. Se instalan cuatro u ocho DIMM DDR3 de 4 GB u 8 GB en cada placa de memoria, lo que permite alojar hasta 256 GB de memoria para dos CPU o hasta 512 GB para cuatro CPU.

Figura 53  Placas de memoria del controlador 7420

image:Gráfico en el que se muestran las placas de memoria del controlador 7420

Consulte la etiqueta de servicio de la cubierta para obtener información sobre la ubicación de los DIMM. En las placas de memoria, las ranuras D0, D2, D4 y D6 deben completarse. De manera opcional, las ranuras D1, D3, D5 y D7 pueden completarse como un grupo en todas las placas de memoria instaladas. Todos los DIMM del sistema deben ser idénticos.

Figura 54  Memoria y CPU del controlador 7420

image:Gráfico en el que se muestran la CPU y la memoria del controlador 7420

El nombre de los DIMM en los logs del dispositivo y la vista Mantenimiento > Hardware se muestran con el nombre completo, por ejemplo, /SYS/MB/P0/D7.

Módulos de ventilación del controlador 7420: los módulos de ventilación y los LED correspondientes del controlador de almacenamiento se muestran en la figura a continuación. Se encienden los siguientes LED cuando se detecta un fallo en un módulo de ventiladores:

Figura 55  LED del módulo de ventiladores del controlador 7420

image:Gráfico en el que se muestran los LED del módulo de ventiladores del controlador 7420

  • LED de acción de servicio requerida de la parte frontal y trasera

  • LED de acción de servicio requerida del módulo de ventiladores (superior), parte frontal del servidor

  • LED de fallo del ventilador en el módulo de ventiladores defectuoso o junto a él

Es posible que el LED de sobrecalentamiento del sistema se encienda si un fallo del ventilador incrementa la temperatura de funcionamiento del sistema.
