Oracle Storage Drive Enclosure DE2-24

En esta sección, se presentan los componentes del panel frontal y posterior de los estantes de discos DE2-24P y DE2-24C.

Estante de discos DE2-24

Oracle Storage Drive Enclosure DE2-24P es un chasis de 2U que admite 24 unidades SAS-2 de 2,5 in. Las HDD de alta capacidad proporcionan almacenamiento confiable. Las SSD proporcionan operaciones de escritura aceleradas, y para algunos controladores, operaciones de caché optimizadas para lectura. Este estante de discos incluye módulos de E/S (IOM) redundantes dobles y una fuente de alimentación doble con módulos de ventiladores.

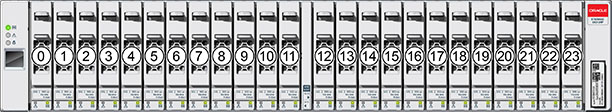

Figura 83  Ubicaciones de unidades DE2-24P (vista frontal)

image:Gráfico en el que se muestran los números de la unidad DE2-24P

Se admiten hasta cuatro SSD de log optimizadas para escritura por cada estante de discos. Los dispositivos de log se deben completar en orden en las ranuras 20, 21, 22 y 23.

Dispositivos de caché de lectura externos: los dispositivos de caché de lectura, instalados en estantes de discos DE2-24, son externos al controlador y se los conoce como caché de reemplazo adaptable de segundo nivel externa (EL2ARC). Cuando se produce una toma de control del cluster, la caché de lectura se mantiene persistente y se puede compartir entre controladores, lo que permite conservar el rendimiento de lectura. Para obtener información detallada sobre la configuración de ranuras y los requisitos mínimos de software, consulte Configuraciones de estantes de discos.

Figura 84  Indicadores de estado de DE2-24P (vista frontal)

image:Gráfico en el que se muestra el contenedor de unidades y los LED de las unidades

Componentes mostrados en la figura
1 Indicador de energía del sistema
2 Indicador de fallo de módulo
3 Indicador de localización
4 Indicador de energía/actividad
5 Indicador de fallo de unidad

Figura 85  Panel posterior de DE2-24P

image:Gráfico en el que se muestra el panel posterior del contenedor de unidades DEw-24P

Componentes mostrados en la figura
1 Fuente de alimentación con módulo de ventilación 0
2 Módulo de E/S 1
3 Módulo de E/S 0
4 Fuente de alimentación con módulo de ventilación 1

Estante de discos DE2-24C

Oracle Storage Drive Enclosure DE2-24C es un chasis de 4U que admite 24 unidades SAS-2 de 3,5 in. Las HDD de alta capacidad proporcionan almacenamiento confiable. Las SSD proporcionan operaciones de escritura aceleradas, y para algunos controladores, operaciones de caché optimizadas para lectura. Este estante de discos incluye módulos de E/S (IOM) redundantes dobles y una fuente de alimentación doble con módulos de ventiladores.

Figura 86  Ubicaciones de unidades DE2-24C (vista frontal)

image:Gráfico en el que se muestran los números de las unidades DE2-24C y Sun Disk Shelf

Se admiten hasta cuatro SSD de log optimizadas para escritura por cada estante de discos. Los dispositivos de log se deben completar en orden en las ranuras 20, 21, 22 y 23.

Dispositivos de caché de lectura externos: los dispositivos de caché de lectura, instalados en estantes de discos DE2-24, son externos al controlador y se los conoce como caché de reemplazo adaptable de segundo nivel externa (EL2ARC). Cuando se produce una toma de control del cluster, la caché de lectura se mantiene persistente y se puede compartir entre controladores, lo que permite conservar el rendimiento de lectura. Para obtener información detallada sobre la configuración de ranuras y los requisitos mínimos de software, consulte Configuraciones de estantes de discos.

Figura 87  Indicadores de estado de DE2-24C (vista frontal)

image:Gráfico en el que se muestra el contenedor de unidades DE2-24C y los LED de las unidades

Componentes mostrados en la figura
1 Indicador de energía del sistema
2 Indicador de fallo de módulo
3 Indicador de localización
4 Indicador de energía/actividad
5 Indicador de fallo de unidad

Figura 88  Panel posterior de DE2-24C

image:Gráfico en el que se muestra el panel posterior del contenedor de unidades DE2-24C

Componentes mostrados en la figura
1 Panel de relleno de fuente de alimentación, ranura 0
2 Fuente de alimentación con módulo de ventilación 1
3 Fuente de alimentación con módulo de ventilación 2
4 Panel de relleno de fuente de alimentación, ranura 3
5 Panel de relleno de módulo de E/S
6 Módulo de E/S 0
7 Panel de relleno de módulo de E/S
8 Módulo de E/S 1

Notas -  Es sumamente importante que las fuentes de alimentación y sus paneles de relleno estén en las ranuras correctas.

Figura 89  Indicadores de módulo de E/S de DE2

image:Gráfico en el que se muestran los indicadores del módulo de entrada y salida

Componentes mostrados en la figura
1 Indicador de fallo/localización
2 Indicador de estado de energía
3 Puerto SAS-2 0
4 Puerto SAS-2 1
5 Puerto SAS-2 2
6 Indicadores de actividad de puertos de host
7 Solo para servicio técnico de Oracle
8 Solo para servicio técnico de Oracle

Los estantes de discos DE2-24C y DE2-24P usan el mismo módulo de E/S.

Figura 90  Indicadores de fuente de alimentación de DE2

image:Gráfico en el que se muestran los indicadores de fuente de alimentación en la parte posterior del contenedor de unidades

Componentes mostrados en la figura
1 Indicador de fallo de CC
2 Indicador de fallo de ventilador
3 Indicador de fallo de CA
4 Indicador de estado de fuente de alimentación
5 Interruptor de encendido/apagado
6 Conector de entrada de alimentación universal
7 Brida de cable de alimentación

Los estantes de discos DE2-24C y DE2-24P usan la misma fuente de alimentación.
