Oracle Storage Drive Enclosure DE3-24

En esta sección, se presentan los componentes del panel frontal y posterior de los estantes de discos DE3-24P y DE3-24C.

Estante de discos DE3-24P

Oracle Storage Drive Enclosure DE3-24P es un chasis 2U que admite 24 unidades SAS-3 de 2,5 in. Las HDD de alto rendimiento proporcionan un almacenamiento fiable, y las SSD ofrecen operaciones de escritura aceleradas. Este estante de discos incluye módulos de E/S (IOM) redundantes dobles y una fuente de alimentación doble con módulos de ventiladores.

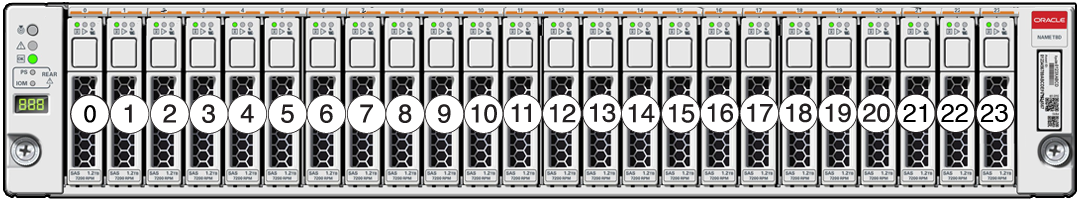

Figura 75  Ubicaciones de unidades DE3-24P (vista frontal)

Se admiten hasta cuatro SSD de log optimizadas para escritura por cada estante de discos. Los dispositivos de log se deben completar en orden en las ranuras 20, 21, 22 y 23.

Dispositivos de caché de lectura externos: los dispositivos de caché de lectura, instalados en estantes de discos DE3-24, son externos al controlador y se los conoce como caché de reemplazo adaptable de segundo nivel externa (EL2ARC). Cuando se produce una toma de control del cluster, la caché de lectura se mantiene persistente y se puede compartir entre controladores, lo que permite conservar el rendimiento de lectura. Para obtener información detallada sobre la configuración de ranuras y los requisitos mínimos de software, consulte Configuraciones de estantes de discos.

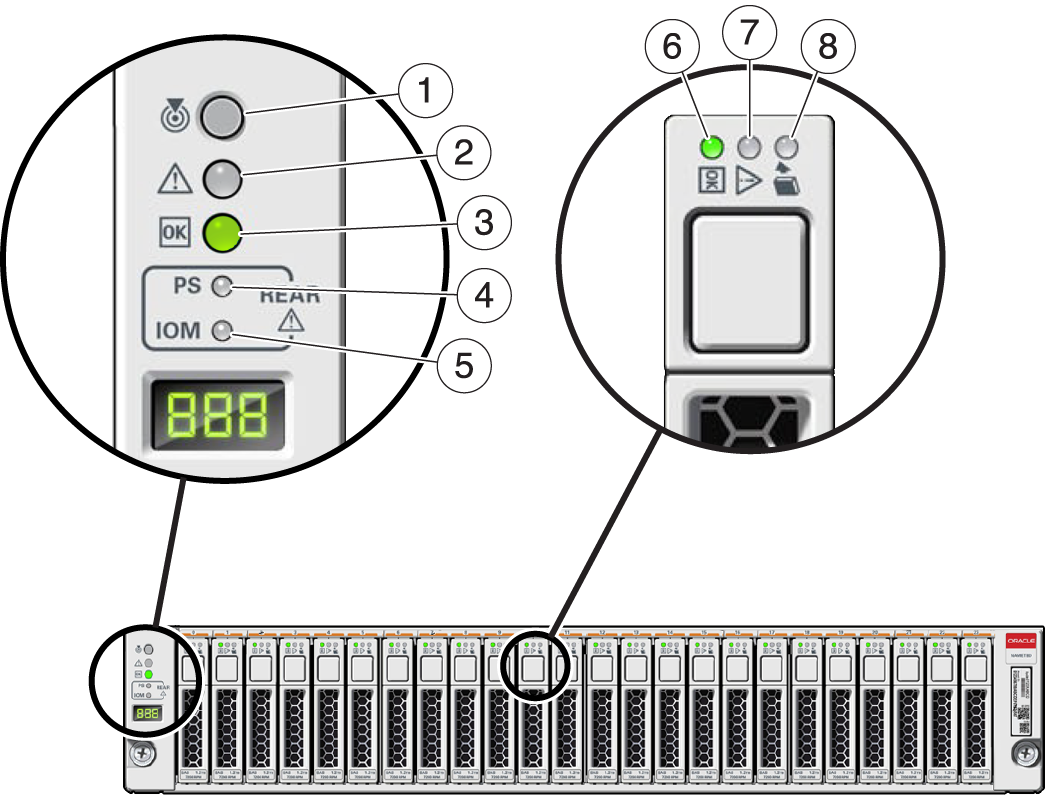

Figura 76  Indicadores de estado de DE3-24P (vista frontal)

Componentes mostrados en la figura 1 Indicador de localización 2 Indicador de acción de servicio requerida 3 Indicador de estado 4 Indicador de fallo de fuente de alimentación 5 Indicador de fallos de módulo de E/S de SAS 6 Indicador de energía/actividad 7 Indicador de acción de servicio requerida en la unidad 8 Indicador de Listo para extraer

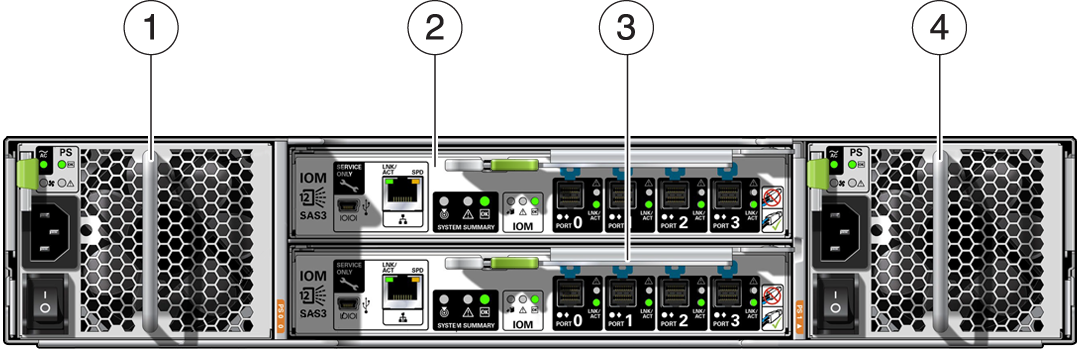

Figura 77  Panel posterior de DE3-24P

Componentes mostrados en la figura 1 Fuente de alimentación con módulo de ventilación 0 2 Módulo de E/S 1 3 Módulo de E/S 0 4 Fuente de alimentación con módulo de ventilación 1

Estante de discos DE3-24C

Oracle Storage Drive Enclosure DE3-24C es un chasis de 4U que admite 24 unidades SAS-3 de 3,5 in. Las SSD ofrecen operaciones de escritura aceleradas, y las HDD de alta capacidad proporcionan un almacenamiento fiable. Este estante de discos incluye módulos de E/S (IOM) redundantes dobles y una fuente de alimentación doble con módulos de ventiladores.

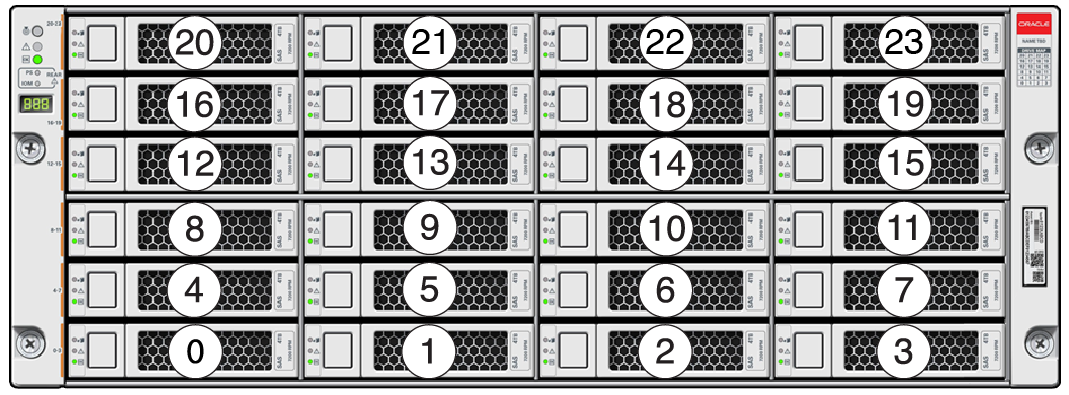

Figura 78  Ubicaciones de unidades DE3-24C (vista frontal)

Se admiten hasta cuatro SSD de log optimizadas para escritura por cada estante de discos. Los dispositivos de log se deben completar en orden en las ranuras 20, 21, 22 y 23.

Dispositivos de caché de lectura externos: los dispositivos de caché de lectura, instalados en estantes de discos DE3-24, son externos al controlador y se los conoce como caché de reemplazo adaptable de segundo nivel externa (EL2ARC). Cuando se produce una toma de control del cluster, la caché de lectura se mantiene persistente y se puede compartir entre controladores, lo que permite conservar el rendimiento de lectura. Para obtener información detallada sobre la configuración de ranuras y los requisitos mínimos de software, consulte Configuraciones de estantes de discos.

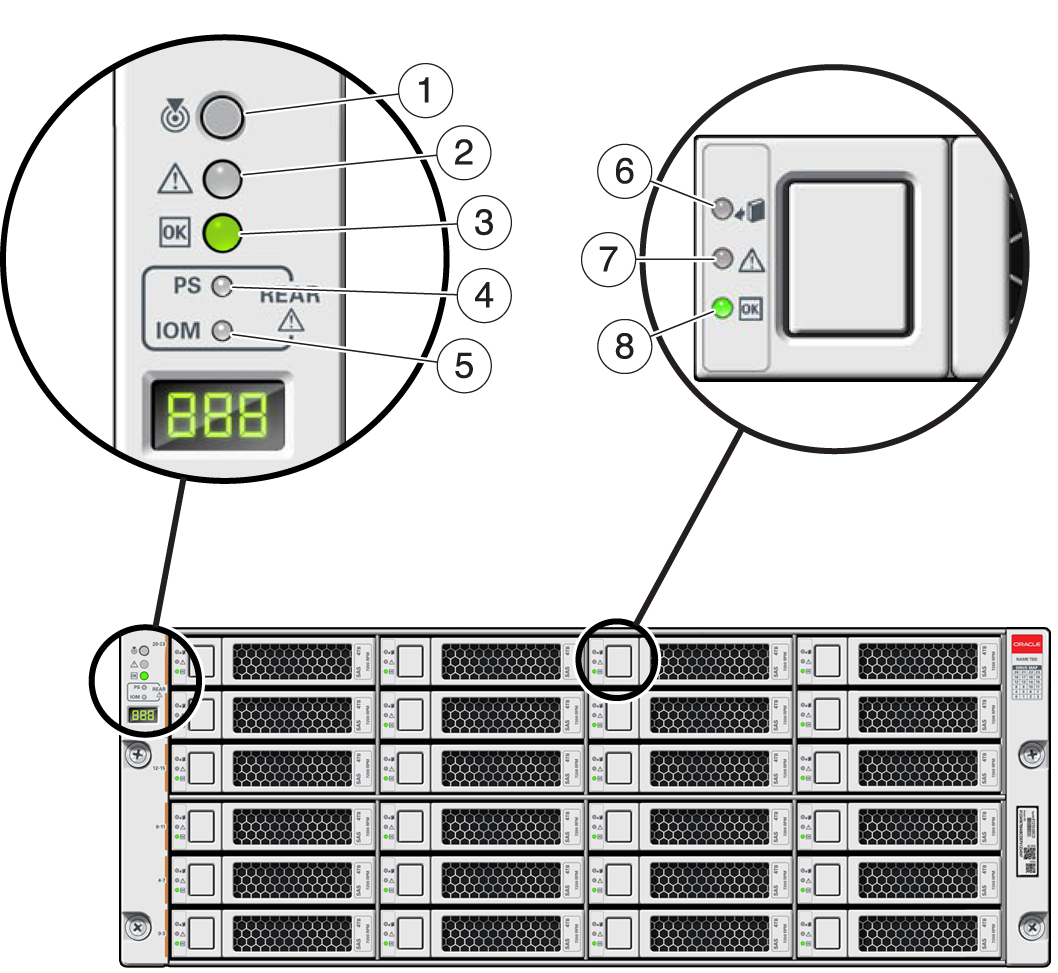

Figura 79  Indicadores de estado de DE3-24C (vista frontal)

Componentes mostrados en la figura 1 Indicador de localización 2 Indicador de acción de servicio requerida 3 Indicador de estado 4 Indicador de fallo de fuente de alimentación 5 Indicador de fallos de módulo de E/S de SAS 6 Indicador de Listo para extraer 7 Indicador de acción de servicio requerida en la unidad 8 Indicador de energía/actividad

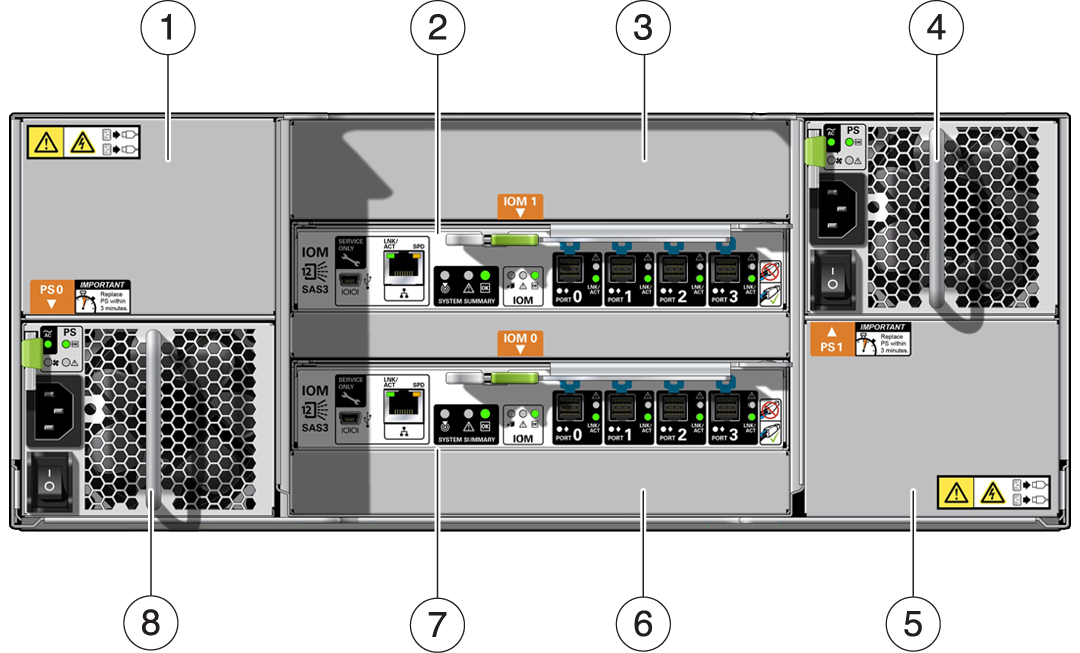

Figura 80  Panel posterior de DE3-24C

Componentes mostrados en la figura 1 Panel de relleno de fuente de alimentación, ranura 4 2 Módulo de E/S 1 3 Panel de relleno de módulo de E/S 4 Fuente de alimentación con módulo de ventilación 2 5 Panel de relleno de fuente de alimentación, ranura 2 6 Panel de relleno de módulo de E/S 7 Módulo de E/S 0 8 Fuente de alimentación con módulo de ventilación 1

Figura 81  Indicadores de módulo de E/S de DE3

Componentes mostrados en la figura 1 Solo para servicio técnico de Oracle 2 Indicador de localización 3 Indicador de servicio requerido 4 Indicador de estado 5 Puerto SAS-3 0 6 Puerto SAS-3 1 7 Puerto SAS-3 2 8 Puerto SAS-3 3 9 Indicador de actividad de puerto de host 10 Indicador de energía/actividad 11 Indicador de acción de servicio requerida en la unidad 12 Indicador de Listo para extraer 13 Solo para servicio técnico de Oracle

Los estantes de discos DE3-24C y DE3-24P usan el mismo módulo de E/S.

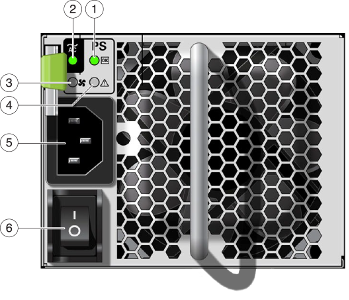

Figura 82  Indicadores de fuente de alimentación de DE3

Componentes mostrados en la figura 1 Indicador de estado de fuente de alimentación 2 Indicador de fallo de CA 3 Indicador de fallo de ventilador 4 Indicador de fallo de CC 5 Conector de entrada de alimentación universal 6 Interruptor de encendido/apagado

Los estantes de discos DE3-24C y DE3-24P usan la misma fuente de alimentación.
