Manual de servicio del cliente de Oracle® ZFS Storage Appliance

Salir de la Vista de impresión

Actualización: Marzo de 2017



Sustitución de un módulo de ventilación de ZS3-2

La extracción del módulo de ventilación es una operación que se debe realizar cuando el controlador no está en funcionamiento. Debe apagar el dispositivo antes de extraer el módulo de ventilación. Se perderá el acceso al almacenamiento a menos que el sistema tenga una configuración de cluster.

El estado de cada módulo de ventilación está representado por un único LED bicolor. Los LED están ubicados en la placa base cerca de cada módulo de ventilación y se pueden visualizar desde el panel posterior a través de las rejillas que están debajo de las placas de memoria. Use el siguiente procedimiento para reemplazar el módulo de ventilación de ZS3-2.

  1. Para buscar el chasis en el que desea realizar tareas de mantenimiento, haga clic en el ícono de localización asociado image:ícono de ubicación en la pantalla Maintenance (Mantenimiento) > Hardware de la BUI o ejecute el comando set /SYS/LOCATE status=on en la petición de datos del procesador de servicio (SP). El LED de localización parpadeará en el chasis del controlador.
  2. Identifique el módulo de ventilación defectuoso. Para ello, busque el indicador de servicio requerido correspondiente o haga clic en el ícono de localización image:ícono de ubicación en la pantalla Mantenimiento > Hardware de la BUI del ventilador que desea reemplazar.
  3. Apague el controlador de almacenamiento como se describe en Apagado del controlador.
  4. Desconecte los cables de alimentación de CA del panel posterior del controlador de almacenamiento.

    Caution

    Precaución  -  Como el sistema siempre recibe energía en espera de 3,3 V CC, debe desenchufar los cables antes de acceder a los componentes que se reparan cuando no están en funcionamiento.


  5. Extienda el controlador desde el rack como se describe en Extensión del controlador de almacenamiento desde el rack.
  6. Extraiga la cubierta superior como se describe en Extracción de la cubierta superior.
  7. Sujete con el dedo índice la banda verde del módulo de ventilación que desea extraer y presione el módulo de ventilación con el pulgar.

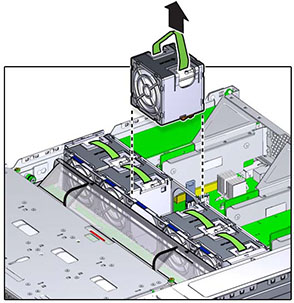

  8. Tire de la banda verticalmente hacia arriba y levante el módulo de ventilación para extraerlo del chasis.
    image:Gráfico en el que se muestra cómo extraer un módulo de ventilación del controlador ZS3-2

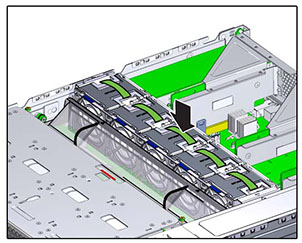

  9. Alinee el módulo de ventilación de sustitución en la ranura de la bandeja de ventiladores. La banda verde se encuentra en el parte superior del módulo de ventilación, y la flecha indica la parte posterior del chasis.
    image:Gráfico en el que se muestra cómo instalar un módulo de ventilación en el controlador ZS3-2
  10. Empuje hacia abajo el módulo de ventilación en la bandeja de ventiladores y presione hasta que se escuche un chasquido y el módulo quede fijo en la bandeja de ventiladores.
    image:Gráfico en el que se muestra cómo presionar hacia abajo un módulo de ventilación del controlador ZS3-2
  11. Vuelva a colocar la cubierta superior y ajuste los dos tornillos prisioneros.
  12. Presione las lengüetas de liberación en el lateral de cada guía y deslice lentamente el controlador de almacenamiento dentro del rack. Asegúrese de que ningún cable obstruya el trayecto del controlador.
  13. Vuelva a conectar todos los cables con sus puertos originales. Para ello, consulte las etiquetas agregadas previamente como guía. Para obtener información acerca del cableado, consulte la Guía de cableado de Oracle ZFS Storage Appliance.
  14. Conecte los cables de alimentación a las fuentes de alimentación. Verifique que la energía en espera esté conectada, lo que se evidencia si los indicadores del estado de energía y del estado del SP del panel frontal están parpadeando de color verde.
  15. Cuando el indicador de estado del SP quede encendido de color verde sin parpadear, use un lápiz u otro objeto con punta para presionar y soltar el botón de encendido ubicado en el panel frontal. El indicador de estado de energía junto al botón de encendido se ilumina y permanece encendido.
  16. Verifique que el indicador de estado correcto del ventilador esté encendido y que el indicador de estado de fallo del módulo de ventilación sustituido esté atenuado.
  17. Vaya a la pantalla Mantenimiento > Hardware de la BUI. Haga clic en el ícono de la flecha derecha image:Ícono de aplicación del controlador y, luego, haga clic en Ventilador para verificar que el ícono de en línea image:ícono de luz encendida sea verde para el módulo de ventilación recién instalado.
  18. Si el fallo no se soluciona automáticamente, consulte Reparación de problemas activos.
