Sustitución de una unidad flash de ZS3-2

La extracción de la unidad flash USB en una operación que se debe realizar cuando el controlador no está en funcionamiento. Debe apagar el dispositivo antes de extraer el USB. Se perderá el acceso al almacenamiento a menos que el sistema tenga una configuración de cluster.

La unidad flash USB se encuentra en el socket USB que está más adelante, en la parte trasera central de la placa base (con la etiqueta USB 1), cerca de donde se instala la placa de memoria 2. Use el siguiente procedimiento para reemplazar una unidad flash en el ZS3-2.

1. Apague el controlador de almacenamiento como se describe en Apagado del controlador.
2. Extienda el controlador desde el rack como se describe en Extensión del controlador de almacenamiento desde el rack.
3. Extraiga la cubierta superior como se describe en Extracción de la cubierta superior.
4. Si una tarjeta PCIe instalada en la placa de memoria 2 le impide acceder a la unidad USB, extraiga la placa de memoria 2.

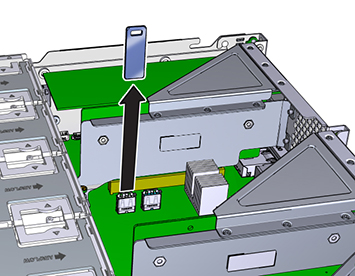

5. Sujete la unidad USB y tire hacia arriba y hacia afuera del chasis.

6. Coloque la unidad USB de sustitución donde se instalará en la placa base. La unidad USB se instala en el socket USB que está más adelante. El socket tiene la etiqueta USB 1.
7. Inserte suavemente la unidad USB dentro del socket USB.
8. Si extrajo la placa de memoria 2 para acceder a la unidad USB, vuelva a instalar la placa de memoria 2.
9. Vuelva a colocar la cubierta superior y ajuste los dos tornillos prisioneros.
10. Presione las lengüetas de liberación en el lateral de cada guía y deslice lentamente el controlador de almacenamiento dentro del rack. Asegúrese de que ningún cable obstruya el trayecto del controlador.
11. Vuelva a conectar todos los cables con sus puertos originales. Para ello, consulte las etiquetas agregadas previamente como guía. Para obtener información acerca del cableado, consulte la Guía de cableado de Oracle ZFS Storage Appliance.
12. Conecte los cables de alimentación a las fuentes de alimentación. Verifique que la energía en espera esté conectada, lo que se evidencia si los indicadores del estado de energía y del estado del SP del panel frontal están parpadeando de color verde.
13. Cuando el indicador de estado del SP quede encendido de color verde sin parpadear, use un lápiz u otro objeto con punta para presionar y soltar el botón de encendido ubicado en el panel frontal. El indicador de estado de energía junto al botón de encendido se ilumina y permanece encendido.
