Componentes internos del controlador ZS3-4

Los componentes del controlador ZS3-4 se muestran en la siguiente figura y se identifican en la referencia.

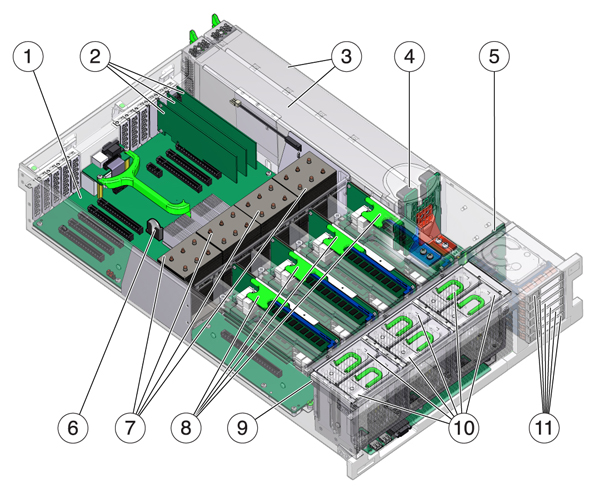

Figura 28  Componentes del controlador ZS3-4

image:Gráfico en el que se muestran los componentes del controlador ZS3-4

Componentes mostrados en la figura
Componentes mostrados en la figura
1 Placa base
7 CPU y disipadores de calor
2 Tarjetas PCIe de perfil bajo
8 Placas de memoria
3 Fuentes de alimentación
9 Placa de ventiladores
4 Placa posterior de fuentes de alimentación
10 Módulos de ventiladores
5 Placa posterior de unidades
11 Unidades de inicio y SSD
6 Batería de litio del sistema

Placas internas del controlador ZS3-4: el chasis del controlador ZS3-4 contiene las siguientes unidades sustituibles en campo (FRU). Los clientes no pueden realizar el mantenimiento de las FRU; solo deben ser reemplazadas por técnicos capacitados del servicio de asistencia de Oracle.

  • Placa base: esta placa incluye módulos de CPU, ranuras para ocho placas de memoria de DIMM, subsistemas de control de memoria y el subsistema del procesador de servicio (SP). El subsistema del SP controla la energía del host y supervisa los eventos del sistema host (energía y entorno). El controlador del SP recibe alimentación de la línea de suministro auxiliar de 3,3 V del host, que está disponible cuando el sistema recibe CA, incluso cuando el sistema está apagado.

  • Placa de distribución de energía: esta placa distribuye la energía principal de 12 V de las fuentes de alimentación al resto del sistema. Está conectada directamente a la placa PDB vertical y a la placa base mediante una barra de bus y un cable plano. También admite un interruptor general de interbloqueo en la cubierta superior. En el controlador, las fuentes de alimentación se conectan a la placa posterior de fuentes de alimentación, que a su vez se conecta con la placa de distribución de energía.

  • Placa vertical PDB: la placa vertical de distribución de energía, o tarjeta vertical, permite la interconexión entre la placa de distribución de energía y las placas de energía de ventiladores, la placa posterior de unidad de disco duro y la placa de E/S.

  • Placa posterior de fuentes de alimentación: esta placa conecta la placa de distribución de energía con las fuentes de alimentación 0 y 1.

  • Placas de energía de ventiladores: estas dos placas son FRU y transportan energía a los módulos de ventiladores del controlador. Además, contienen LED de estado de los módulos de ventiladores y transfieren datos I2C para los módulos.

  • Placa posterior de unidades: esta placa de seis unidades incluye los conectores para las unidades, además de la interconexión para la placa de E/S, los botones de encendido y localización, y los LED de estado del sistema y los componentes. Cada unidad tiene un indicador LED de energía/actividad, fallo y localización.

Unidades de sistema del controlador ZS3-4: el controlador ZS3-4 tiene dos unidades de inicio del sistema en las ranuras 0 y 1, configuradas como un par reflejado. Se pueden instalar dispositivos de caché optimizados para la lectura en las ranuras 2 a 5 del controlador o en las ranuras de un estante de discos DE2-24.


Notas -  Los dispositivos de caché de lectura se deben instalar en el controlador o en un estante de discos DE2-24. No se puede instalar dispositivos de caché de lectura simultáneamente en las ranuras del controlador y del estante de discos. Para obtener información acerca de los requisitos de software y las reglas de configuración de las ranuras, consulte Configuraciones de estantes de discos.

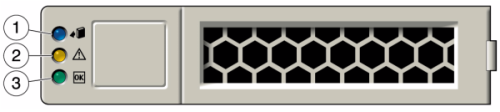

Figura 29  Unidad de sistema del controlador ZS3-4

image:Gráfico en el que se muestra una unidad de sistema del controlador ZS3-4

Componentes mostrados en la figura
1 Listo para extraer (azul)
2 Acción de servicio requerida (ámbar)
3 Estado/actividad (verde)

HBA SAS-2 4x4 del controlador ZS3-4: el HBA SAS-2 4x4, instalado en el controlador ZS3-4, proporciona conectividad con DE2 y estantes de discos Sun Disk Shelf externos. Los puertos del HBA están numerados de 3 a 0, de arriba hacia abajo:

Figura 30  Números de puerto de HBA 4x4 SAS-4 del controlador ZS3-2

image:Gráfico en el que se muestran los números de puerto del HBA 4x4 SAS-4 del controlador ZS3-2

Consulte las ubicaciones de las ranuras en Tarjetas de E/S PCIe del controlador ZS3-4.

CPU y memoria del controlador ZS3-4: el controlador ZS3-4 admite DIMM DDR3 de 16 GB instalados en ocho placas de memoria, lo que permite alojar 1 TB de memoria.

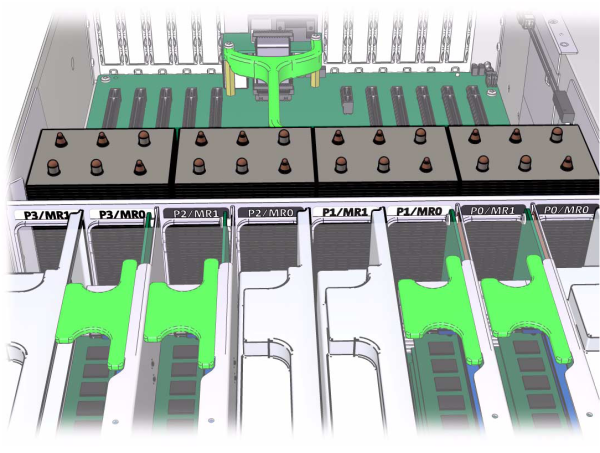

Figura 31  Placas de memoria de DIMM del controlador ZS3-4

image:Gráfico en el que se muestran las placas de memoria de DIMM del controlador ZS3-4

Consulte la etiqueta de servicio de la cubierta para obtener información sobre la ubicación de los DIMM. En las placas de memoria, las ranuras D0, D2, D4 y D6 deben completarse. De manera opcional, las ranuras D1, D3, D5 y D7 pueden completarse como un grupo en todas las placas de memoria instaladas. Todos los DIMM del sistema deben ser idénticos.

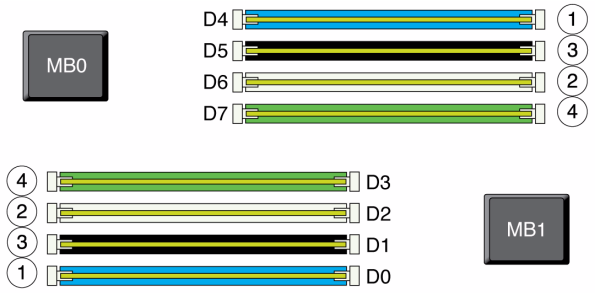

Figura 32  Ubicación de DIMM del controlador ZS3-4

image:Gráfico en el que se muestra la ubicación de los DIMM del controlador ZS3-4

El nombre de los DIMM en los logs del dispositivo y la vista Mantenimiento > Hardware se muestran con el nombre completo, por ejemplo, /SYS/MB/P0/D7.

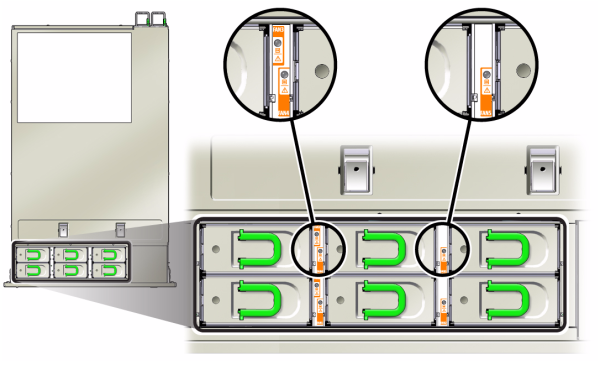

Módulos de ventilación del controlador ZS3-4: en la siguiente figura, se muestran los módulos de ventilación y los LED correspondientes del controlador. Se encienden los siguientes LED cuando se detecta un fallo en un módulo de ventiladores:

Figura 33  Módulos de ventiladores del controlador ZS3-4

image:Gráfico en el que se muestran los módulos de ventiladores del controlador ZS3-4

  • LED de acción de servicio requerida de la parte frontal y trasera

  • LED de acción de servicio requerida del módulo de ventiladores (superior), parte frontal del servidor

  • LED de fallo del ventilador en el módulo de ventiladores defectuoso o junto a él

Es posible que el LED de sobrecalentamiento del sistema se encienda si un fallo del ventilador incrementa la temperatura de funcionamiento del sistema.
