Sustitución de una placa SIM de un estante de discos


Caution

Precaución  -  No extraiga ningún componente si no puede reemplazarlo de inmediato. El estante de discos no se debe manipular si no están todos los componentes en su lugar, incluidos los paneles de relleno. Consulte Descripción general del hardware de los estantes de discos para conocer las ubicaciones de los componentes.


Los siguientes estantes de discos tienen placas de módulo de interfaz SAS (SIM):

  • Sun Disk Shelf

Las placas SIM, que son similares a los módulos de E/S, permiten el intercambio en caliente, de manera que puede sustituirlas sin cortar la energía del sistema. Las placas SIM tienen múltiples rutas y, por lo tanto, puede quitar una de las placas SIM en cualquier momento, sin importar el estado del indicador de estado de SIM azul.

  1. Una placa SIM defectuosa se indica con un LED de color ámbar. Vaya a la sección Maintenance (Mantenimiento) > Hardware de la BUI, haga clic en el ícono de flecha derecha image:Ícono de aplicación al comienzo de la fila del estante de discos correspondiente, y luego haga clic en Slot (Ranura) para ver detalles o haga clic en el ícono de localización image:ícono de ubicación para encender el LED de localización.
  2. Busque la placa SIM defectuosa en la parte trasera de la bandeja de discos.
  3. Coloque una etiqueta en los cables de interfaz de la bandeja y desconéctelos.
  4. Use las dos manos para desconectar el cable SAS. Sujete el cuerpo metálico del conector con una mano, y sujete firmemente y tire de la lengüeta con cuidado hacia el cuerpo del conector con la otra mano. Luego, tire del cuerpo del conector hacia afuera para extraerlo del panel. No retuerza ni tire de la lengüeta en ninguna dirección que no sea paralela al cuerpo del conector; de lo contrario, podría dañarse. Si la lengüeta se rompe, utilice un objeto filoso pequeño (como un destornillador de punta fina) para levantar el resorte metálico ubicado en la parte superior de la base del conector para soltarlo.
  5. Afloje los dos tornillos prisioneros de las lengüetas de extracción con el pulgar y el índice. Si los tornillos prisioneros están demasiado ajustados para aflojarlos con la mano, utilice un destornillador Phillips n.º 2.
  6. Tire de cada lengüeta de expulsión hacia afuera y empújelas hacia los costados, y luego expulse parcialmente la placa SIM del chasis.

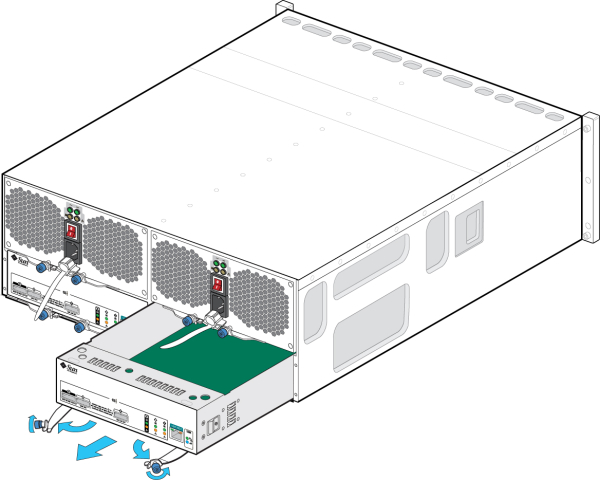

    image:Gráfico en el que se muestra cómo extraer una placa SIM de un estante de discos Sun Disk Shelf
  7. Sujete la parte central de la placa SIM y deslícela para extraerla de la ranura.
  8. Con las lengüetas de expulsión totalmente abiertas, alinee la nueva placa SIM con la ranura abierta y deslícela dentro de la bandeja hasta que las lengüetas toquen los conectores de la bandeja y comiencen a cerrarse.
    image:Gráfico en el que se muestra cómo instalar una placa SIM en un estante de discos Sun Disk Shelf
  9. Mueva ambas lengüetas de expulsión hacia adentro hasta que estén alineadas con el panel de la placa SIM para acoplar la placa.
  10. Ajuste ambos tornillos prisioneros para fijar la placa.
  11. Vuelva a conectar los cables de interfaz SAS en sus ubicaciones originales.
  12. Espere aproximadamente 60 segundos para que la placa SIM finalice el proceso de inicio. Una vez finalizado, el LED de energía deberá estar iluminado con una luz verde fija y el LED de localización de la SIM deberá estar apagado.
  13. Vaya a la sección Mantenimiento > Hardware de la BUI, haga clic en el ícono de flecha derecha image:Ícono de aplicación al comienzo de la fila del estante de discos correspondiente y luego haga clic en Ranura para verificar que el ícono de conexión de la placa SIM image:ícono de luz encendida se muestre en color verde para la placa SIM recién instalada.
  14. Si el fallo no se soluciona automáticamente, consulte Reparación de problemas activos.
