Manual de servicio del cliente de Oracle® ZFS Storage Appliance

Salir de la Vista de impresión

Actualización: Marzo de 2017



Organizador de cables del controlador ZS5-2

En la siguiente figura, se identifican los componentes del organizador de cables (CMA). Consulte las instrucciones de instalación del CMA en Instalación de un organizador de cables de ZS5-2 en la Guía de instalación de Oracle ZFS Storage Appliance.

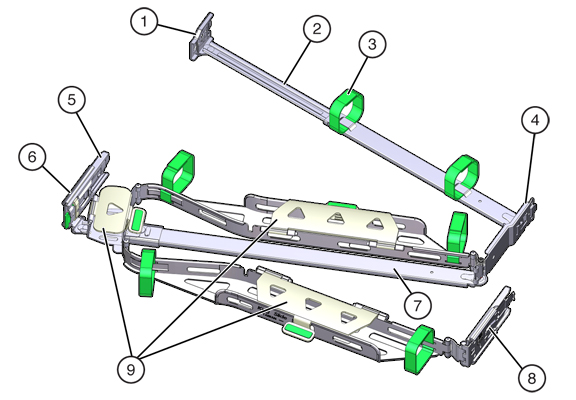

Figura 12  Organizador de cables del controlador ZS5-2

image:Gráfico en el que se muestra el organizador de cables del controlador ZS5-2

Componentes mostrados en la figura
1 Conector A
6 Conector D
2 Barra deslizante frontal
7 Soporte de ajuste de la guía deslizante (utilizado con el conector D)
3 Correas de velcro (6)
8 Barra deslizante posterior
4 Conector B
9 Cubiertas de cables
5 Conector C
