Sustitución de un DIMM de ZS4-4
Use el siguiente procedimiento para sustituir un DIMM de ZS4-4.
- Apague el controlador mediante uno de los métodos de apagado que se describen en Apagado del controlador.
-
Desconecte los cables de alimentación de CA del panel posterior del controlador de almacenamiento.
Precaución - Como el sistema siempre recibe energía en espera de 3,3 V CC, debe desenchufar los cables antes de acceder a los componentes que se reparan cuando no están en funcionamiento.
- Extienda el controlador desde el rack como se describe en Extensión del controlador de almacenamiento desde el rack.
- Extraiga la cubierta superior como se describe en Extracción de la cubierta superior.
-
Extraiga la placa de memoria con los indicadores de fallo (P0/MR0 y P0/MR1) iluminados y localice el DIMM defectuoso. Utilice el circuito de aviso de fallo del DIMM para localizar el DIMM defectuoso. Consulte Identificación de un módulo de memoria de ZS4-4 defectuoso.
-

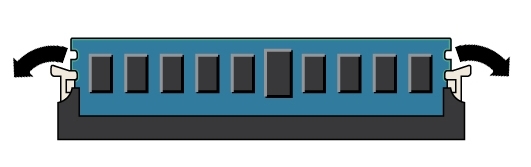

Para extraer el DIMM defectuoso, rote ambas palancas de expulsión de las ranuras DIMM hacia afuera tanto como se pueda.
-

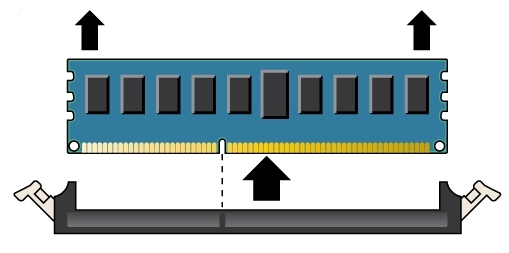

Con cuidado, levante el DIMM hacia arriba y extráigalo del socket.
- Repita los pasos anteriores para cualquier otro DIMM defectuoso.
- Asegúrese de que las palancas de expulsión en ambos extremos de la ranura DIMM estén completamente abiertas.
-
Alinee el DIMM de sustitución con la ranura vacía.
El DIMM tiene una lengüeta que debe estar alineada con un saliente en la ranura DIMM. Ese diseño garantiza que el DIMM se instale correctamente.
-
Empuje el DIMM hacia adentro de la ranura uniformemente y con delicadeza hasta que las palancas de expulsión suban.
Las palancas suben a medida que el DIMM se empuja más hacia adentro de la ranura.
-
Asegúrese de que las palancas hayan subido por completo y de que se haya asegurado el DIMM en la ranura.
Precaución - Las palancas de expulsión de DIMM abiertas pueden romperse durante la instalación de la placa de memoria. Todas las palancas de expulsión de las ranuras DIMM ocupadas y vacías de la placa de memoria deben estar completamente cerradas antes de instalar la placa en el controlador. Asegúrese de que todas las palancas estén cerradas y aseguradas.
- Sustituya la placa de memoria. Consulte Sustitución de una placa de memoria de ZS4-4.
- Sustituya la cubierta superior del chasis.
- Para volver a colocar el controlador en la posición de rack normal, empuje las lengüetas de liberación al costado de cada guía y, al mismo tiempo, empuje el controlador de almacenamiento dentro del rack.
- Vuelva a conectar todos los cables con sus puertos originales. Para ello, consulte las etiquetas agregadas previamente como guía. Para obtener información acerca del cableado, consulte la Guía de cableado de Oracle ZFS Storage Appliance.
- Vuelva a conectar los cables de alimentación a las fuentes de alimentación.
- Verifique que el modo de energía en espera esté activado. Para ello, controle que el indicador de estado de energía parpadee en el panel frontal aproximadamente dos minutos después de que se hayan conectado los cables de alimentación.
-
Utilice un lápiz u otro objeto con punta para presionar y soltar el botón de encendido ubicado en el panel frontal del controlador de almacenamiento.
El indicador de estado de energía junto al botón de encendido se ilumina y permanece encendido.
-
Vaya a la pantalla Mantenimiento > Hardware de la BUI. Haga clic en el ícono de flecha derecha del controlador, luego, en DIMM, y verifique que el ícono de estado
del DIMM instalado recientemente esté en verde. Para ver detalles sobre el nuevo DIMM, haga clic en el ícono de información correspondiente.
- Si el fallo no se soluciona automáticamente, consulte Reparación de problemas activos.
