Manual de servicio del cliente de Oracle® ZFS Storage Appliance

Salir de la Vista de impresión

Actualización: Marzo de 2017



Componentes internos de ZS5-2

Almacenamiento, energía y módulos de ventilación del controlador ZS5-2: los componentes de almacenamiento interno, energía y enfriamiento del controlador ZS5-2 se describen en la siguiente figura y leyenda. Como se muestra en la siguiente figura, el chasis de ZS5-2 contiene unidades sustituibles por el cliente (CRU) y unidades sustituibles en campo (FRU). Las FRU solo deben ser reemplazadas por técnicos capacitados del servicio de asistencia de Oracle.

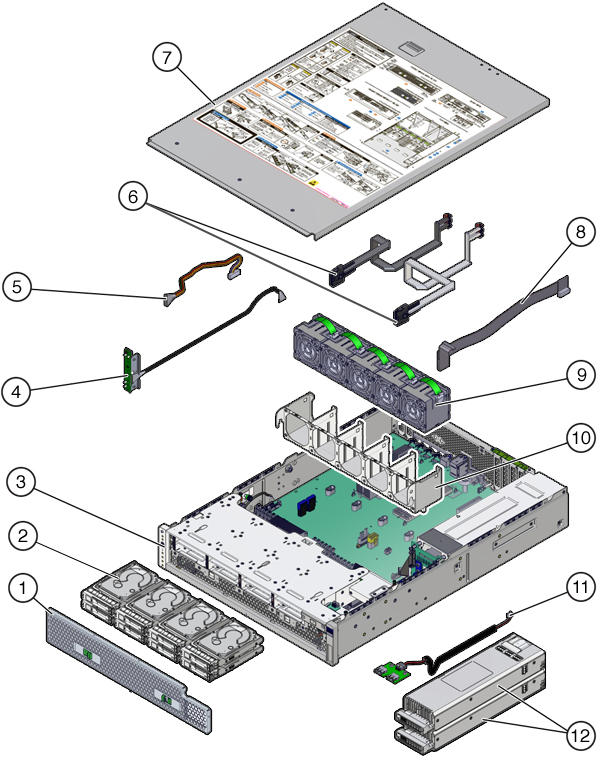

Figura 9  Almacenamiento, energía y módulos de ventilación de ZS5-2

image:Gráfico en el que se muestra el almacenamiento, la energía y los módulos de ventilación de ZS5-2

Componentes mostrados en la figura
1 Filtro
2 Unidades (CRU)
3 Chasis (FRU)
4 Placa de LED (FRU)
5 Cable de datos de placa posterior de unidades (FRU)
6 Cables SAS (FRU)
7 Cubierta superior
8 Cable de alimentación de la placa posterior de la unidad (FRU)
9 Módulos de ventilación (CRU)
10 Bandeja de ventiladores
11 Placa USB (FRU)
12 Fuentes de alimentación (CRU)

Memoria, tarjetas PCIe y batería del controlador ZS5-2: la memoria, las tarjetas PCIe y la batería del controlador ZS5-2 se describen en la siguiente figura y leyenda. Estos componentes son unidades sustituibles por el cliente (CRU), como se muestra en la siguiente figura.

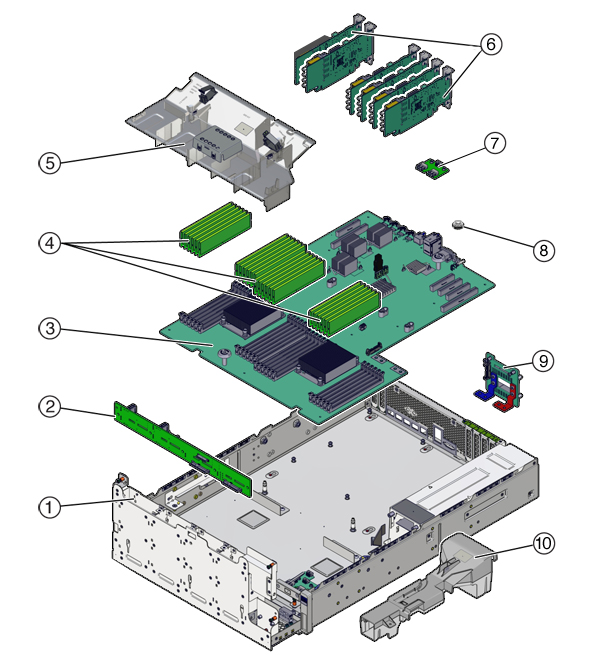

Figura 10  Memoria, tarjetas PCIe y batería del controlador ZS5-2

image:Gráfico en el que se muestran la memoria, las tarjetas PCIe y la batería del controlador ZS5-2

Componentes mostrados en la figura
1 Armazón de unidades (FRU)
2 Placa posterior de unidades (FRU)
3 Placa base (FRU)
4 DIMM (CRU)
5 Conducto de aire
6 Tarjetas PCIe (CRU)
7 Placa USB (FRU)
8 Batería del sistema (CRU)
9 Placa de distribución de energía (FRU)
10 Conducto de la fuente de alimentación

Configuración de DIMM del controlador ZS5-2: el controlador ZS5-2 admite solo DIMM completos, 16 GB para 384 GB o 32 GB para 768 GB. No combine capacidades de DIMM; use todos DIMM de 16 GB o todos de 32 GB.

En esta ilustración de las ranuras DIMM, los destinos heredados de Oracle ILOM para los DIMM se encuentran a lo largo de la parte superior y los destinos de Oracle ILOM /System para los DIMM se encuentran a lo largo de la parte inferior.

Por ejemplo, la ranura del extremo izquierdo tiene el destino heredado de Oracle ILOM /SYS/MB/P1/D0. Esta misma ranura tiene el destino de Oracle ILOM /System /System/Memory/DIMMs/DIMM_0.

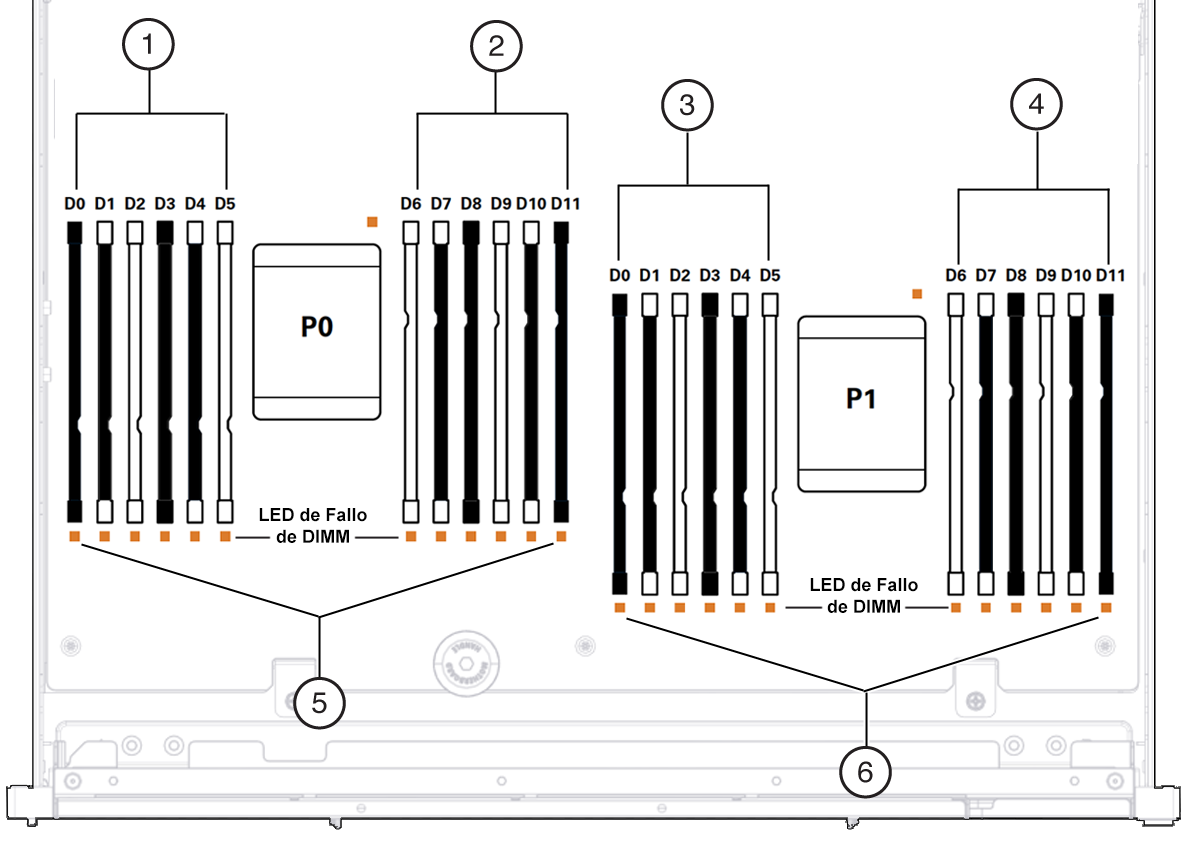

Figura 11  Configuración de DIMM del controlador ZS5-2

image:Figura en la que se muestra la configuración de DIMM.

Componentes mostrados en la figura
1 /SYS/MB/P0/D(0-5)
2 /SYS/MB/P0/D(6-11)
3 /SYS/MB/P1/D(0-5)
4 /SYS/MB/P1/D(6-11)
5 /System/Memory/DIMMs/DIMM_(0-11)
6 /System/Memory/DIMMs/DIMM_(12-23)
