Configuraciones de ejemplo de un sistema de archivos de Oracle ACFS

En los siguientes diagramas, se muestra la configuración de un sistema de archivos de Oracle ACFS en la zona global y en un cluster de zona, con Solaris Volume Manager o RAID de hardware.

Figura 5-1  Configuración de Oracle ACFS en la zona global con Solaris Volume Manager

image:Diagrama en el que se muestra la configuración de un sistema de archivos de Oracle ACFS con un administrador de volúmenes

Figura 5-2  Configuración de Oracle ACFS en la zona global con RAID de hardware

image:Diagrama en el que se muestra la configuración de un sistema de archivos de Oracle ACFS

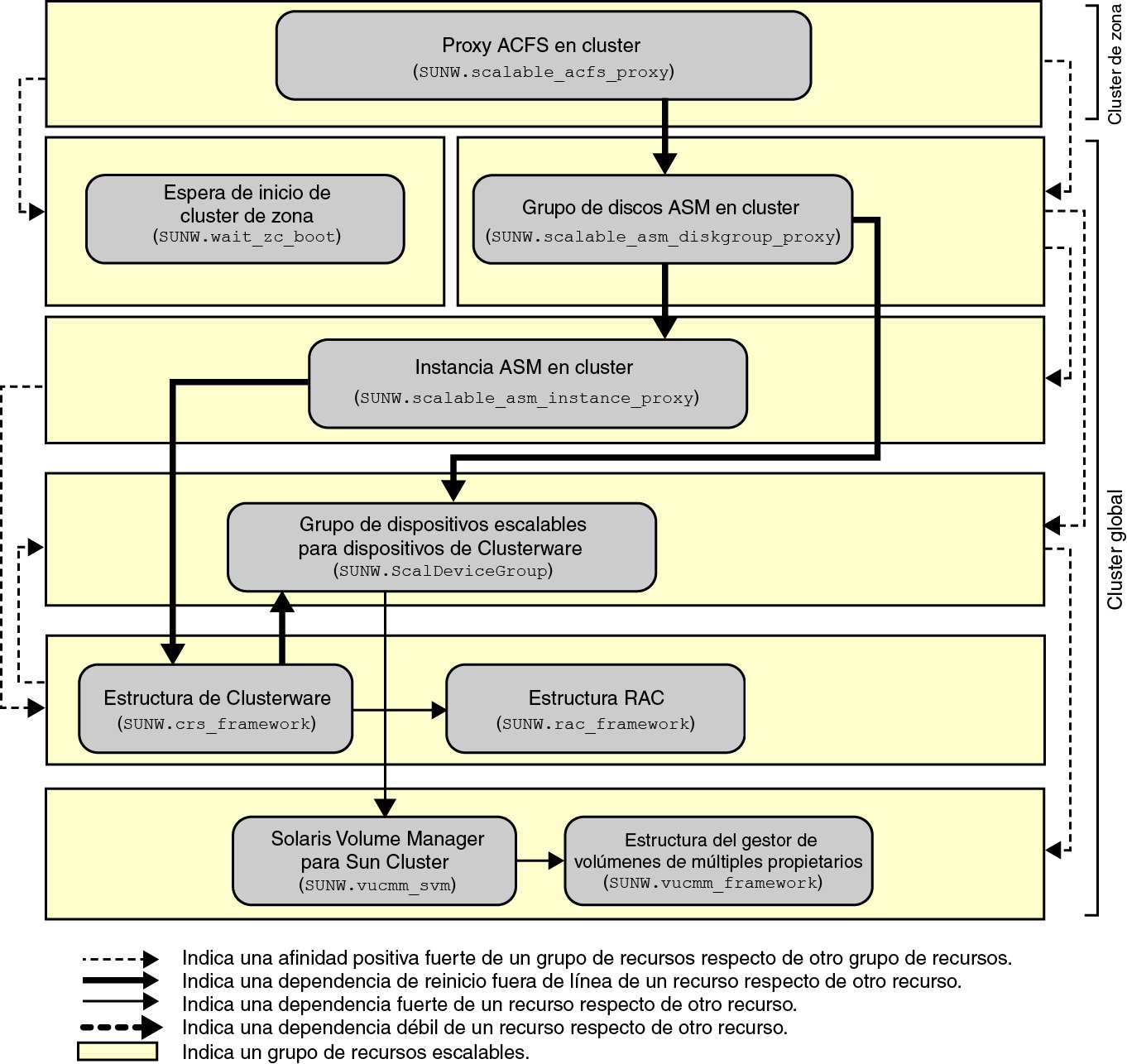

Figura 5-3  Configuración de Oracle ACFS en un cluster de zona con Solaris Volume Manager

image:Diagrama en que se muestra la configuración de un sistema de archivos de Oracle ACFS en un cluster de zona con un administrador de volúmenes

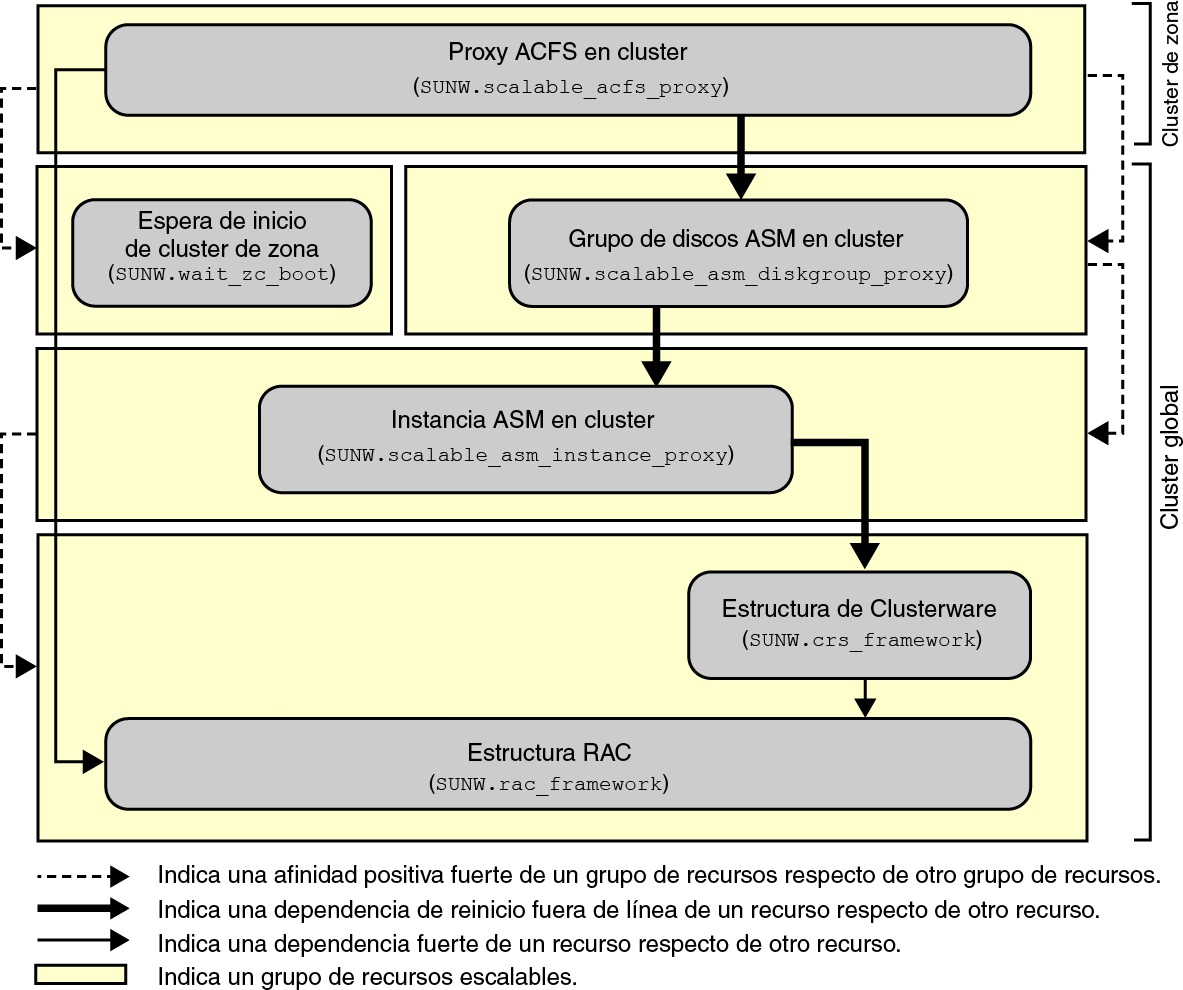

Figura 5-4  Configuración de Oracle ACFS en un cluster de zona con RAID de hardware

image:Diagrama en el que se muestra la configuración de un sistema de archivos de Oracle ACFS en un cluster de zona
