DE2-24 Disk Shelf에 7420 클러스터형 연결(HBA 5개)
다음 그림은 Oracle ZFS Storage 7420 클러스터형 컨트롤러의 HBA 5개에 대해 지원되는 구성의 하위 세트를 보여줍니다. 케이블로 Disk Shelf에 컨트롤러를 연결하려면 케이블 연결 시작하기를 참조하십시오.

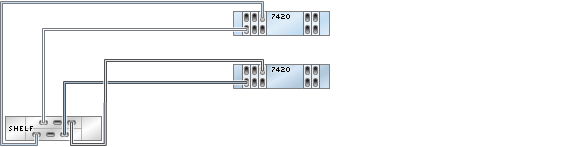

그림 423 클러스터형 7420 컨트롤러의 HBA 5개가 DE2-24 Disk Shelf 1개에 단일 체인으로 연결됨
그림 424 클러스터형 7420 컨트롤러의 HBA 5개가 DE2-24 Disk Shelf 2개에 2줄 체인으로 연결됨

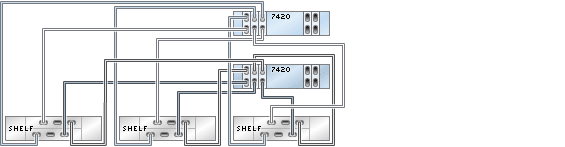

그림 425 클러스터형 7420 컨트롤러의 HBA 5개가 DE2-24 Disk Shelf 3개에 3줄 체인으로 연결됨

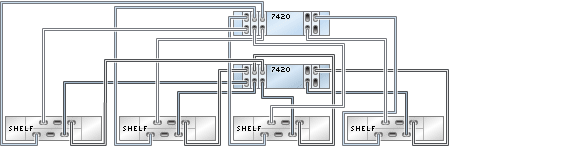

그림 426 클러스터형 7420 컨트롤러의 HBA 5개가 DE2-24 Disk Shelf 4개에 4줄 체인으로 연결됨

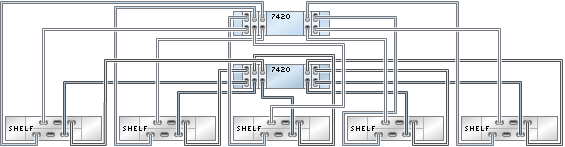

그림 427 클러스터형 7420 컨트롤러의 HBA 5개가 DE2-24 Disk Shelf 10개에 5줄 체인으로 연결됨

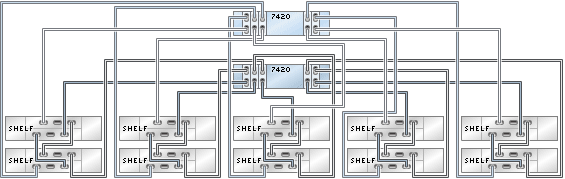

그림 428 클러스터형 7420 컨트롤러의 HBA 5개가 DE2-24 Disk Shelf 10개에 5줄 체인으로 연결됨

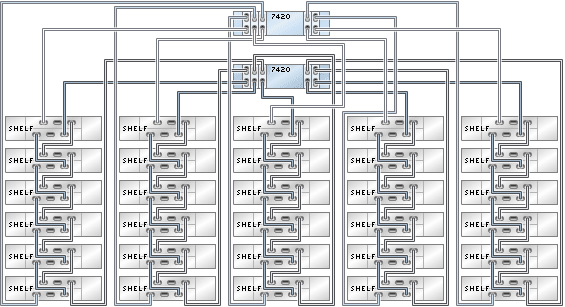

그림 429 클러스터형 7420 컨트롤러의 HBA 5개가 DE2-24 Disk Shelf 30개에 5줄 체인으로 연결됨
그림 430 단일 체인에 있는 여러 개의 Disk Shelf
