케이블로 ZS7-2 MR(중급) 컨트롤러에 혼합 DE3-24 및 DE2-24 Disk Shelf 연결
하나 이상의 DE3-24 Disk Shelf를 도입하여 DE2-24 Disk Shelf가 있는 시스템을 업그레이드하거나 해당 시스템에 추가하려면 이 절의 다이어그램을 참조하십시오. 다음 다이어그램에서 DE2-24 Disk Shelf에는 3개의 I/O 모듈 포트가 있지만 DE3-24 Disk Shelf에는 4개의 포트가 있습니다. Disk Shelf 혼용 지침은 캐비닛 및 케이블 연결 지침을 참조하십시오.
주 - DE3-24 Disk Shelf를 기존 DE2-24 스토리지 구성에 추가하려면 SAS-3 케이블 연결이 필요합니다. 가능한 경우에는 기존 케이블 연결 및 방법이 유지됩니다. 대부분의 경우 새 케이블 연결 방법을 사용하여 다시 케이블을 연결하는 것이 더 쉽습니다. DE3-24 Disk Shelf를 컨트롤러에 연결하려면 AOC(능동형 케이블)를 사용하고 DE2-24 Disk Shelf를 컨트롤러에 연결하려면 SAS-2 구리 케이블을 사용합니다. 다음 예에서는 ZS7-2 MR 컨트롤러 및 DE3-24 Disk Shelf를 사용하도록 DE2-24 Disk Shelf에 케이블 연결 구성을 다시 수행하는 방법을 보여줍니다.
체인 끝의 DE2-24 Disk Shelf에 DE3-24 추가
이 예에서는 DE3-24 Disk Shelf 2개를 두번째 오른쪽 끝 체인(상단) 및 오른쪽 끝 체인(하단)에 추가하여 DE2-24 7개(4줄 체인) 구성을 업그레이드합니다.

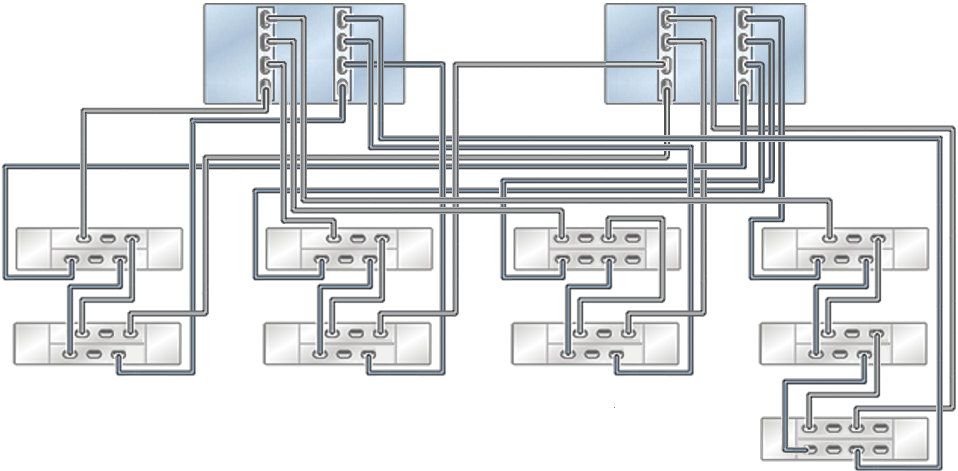

그림 527 클러스터형 ZS7-2 MR 컨트롤러의 HBA 2개가 DE3-24(오른쪽 두번째 체인, 첫번째 Disk Shelf) 4개와 두번째 DE3-24(오른쪽 체인, 세번째 Disk Shelf) 및 DE2-24 7개에 4줄 체인으로 연결됨
체인 중간의 DE2-24 Disk Shelf에(서) DE3-24 추가/교체
이 예에서는 DE3-24 Disk Shelf를 오른쪽 끝 체인 중간에 추가하여 DE2-24 8개 구성(4줄 체인)을 업그레이드합니다.

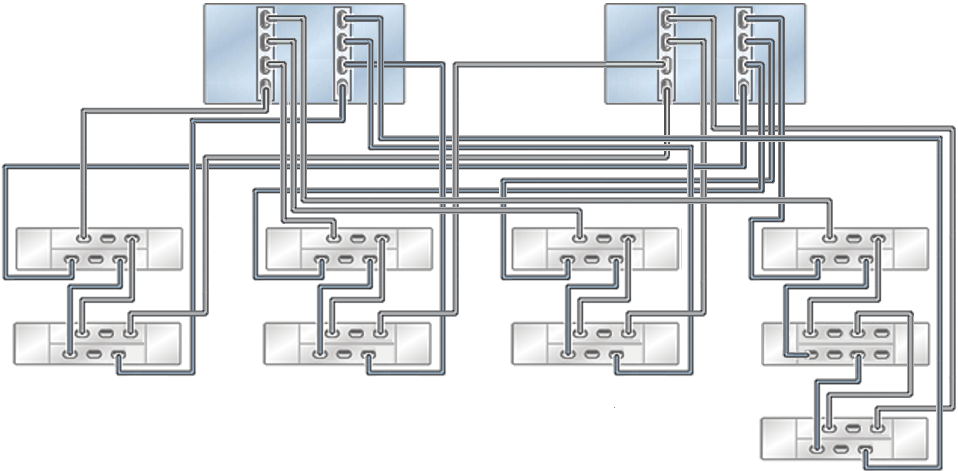

그림 528 클러스터형 ZS7-2 MR 컨트롤러의 HBA 2개가 DE3-24(오른쪽 체인, 두번째 Disk Shelf) 1개와 DE2-24 8개에 4줄 체인으로 연결됨
배타적 DE3-24 Disk Shelf 체인 추가
이 예에서는 DE3-24 3개의 체인(오른쪽 체인)을 추가하여 DE2-24 6개(왼쪽 3줄 체인) 구성을 업그레이드합니다.
그림 529 클러스터형 ZS7-2 MR 컨트롤러의 HBA 2개가 DE3-24(오른쪽 체인) 3개와 DE2-24 6개에 3줄 체인으로 연결됨
