Sun Disk Shelf에 7420 클러스터형 연결(HBA 3개)
다음 그림은 Oracle ZFS Storage 7420 클러스터형 컨트롤러의 HBA 3개에 대해 지원되는 구성의 하위 세트를 보여줍니다. 케이블로 Disk Shelf에 컨트롤러를 연결하려면 케이블 연결 시작하기를 참조하십시오.
그림 484 클러스터형 7420 컨트롤러의 HBA 3개가 Sun Disk Shelf 1개에 단일 체인으로 연결됨

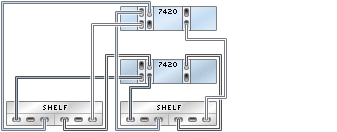

그림 485 클러스터형 7420 컨트롤러의 HBA 3개가 Sun Disk Shelf 2개에 2줄 체인으로 연결됨

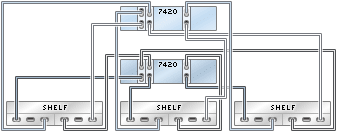

그림 486 클러스터형 7420 컨트롤러의 HBA 3개가 Sun Disk Shelf 3개에 3줄 체인으로 연결됨

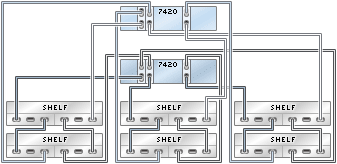

그림 487 클러스터형 7420 컨트롤러의 HBA 3개가 Sun Disk Shelf 6개에 3줄 체인으로 연결됨

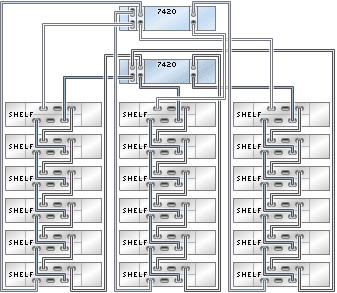

그림 488 클러스터형 7420 컨트롤러의 HBA 3개가 Sun Disk Shelf 18개에 3줄 체인으로 연결됨
