DE2-24 Disk Shelf에 ZS4-4/ZS3-4 독립형 연결(HBA 3개)
다음 그림은 Oracle ZFS Storage ZS4-4/ZS3-4 독립형 컨트롤러의 HBA 3개에 대해 지원되는 구성의 하위 세트를 보여줍니다. 케이블로 Disk Shelf에 컨트롤러를 연결하려면 케이블 연결 시작하기를 참조하십시오.

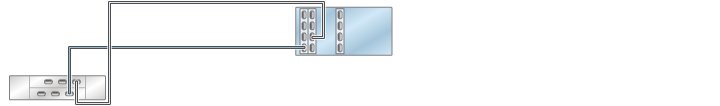

그림 250 독립형 ZS4-4/ZS3-4 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 1개에 단일 체인으로 연결됨
그림 251 독립형 ZS4-4/ZS3-4 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 2개에 2줄 체인으로 연결됨

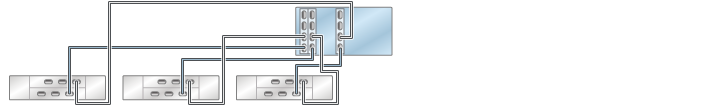

그림 252 독립형 ZS4-4/ZS3-4 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 3개에 3줄 체인으로 연결됨

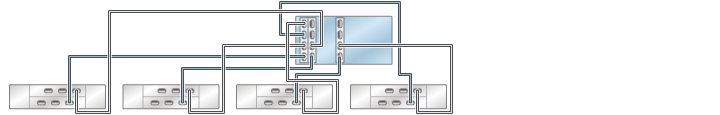

그림 253 독립형 ZS4-4/ZS3-4 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 4개에 4줄 체인으로 연결됨

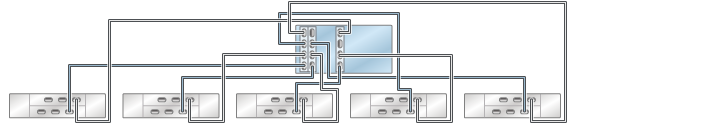

그림 254 독립형 ZS4-4/ZS3-4 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 5개에 5줄 체인으로 연결됨

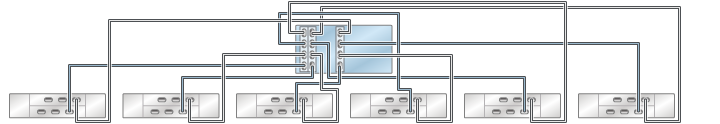

그림 255 독립형 ZS4-4/ZS3-4 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 6개에 6줄 체인으로 연결됨

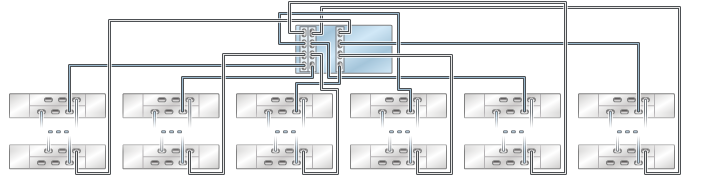

그림 256 독립형 ZS4-4/ZS3-4 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 여러 개에 6줄 체인으로 연결됨
그림 257 단일 체인에 있는 여러 개의 Disk Shelf
