DE3-24 Disk Shelf에 ZS4-4 클러스터형 연결(HBA 4개)
다음 그림은 Oracle ZFS Storage ZS4-4 클러스터형 컨트롤러의 HBA 4개에 대해 지원되는 구성의 하위 세트를 보여줍니다. 케이블로 Disk Shelf에 컨트롤러를 연결하려면 케이블 연결 시작하기를 참조하십시오.
그림 158 클러스터형 ZS4-4 컨트롤러의 HBA 4개가 DE3-24 Disk Shelf 1개에 단일 체인으로 연결됨
그림 159 클러스터형 ZS4-4 컨트롤러의 HBA 4개가 DE3-24 Disk Shelf 2개에 2줄 체인으로 연결됨

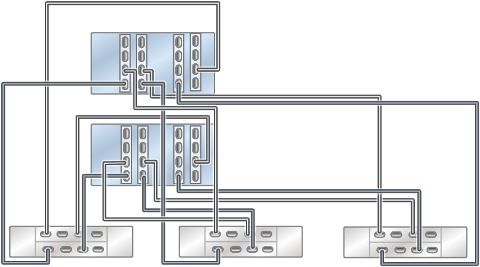

그림 160 클러스터형 ZS4-4 컨트롤러의 HBA 4개가 DE3-24 Disk Shelf 3개에 3줄 체인으로 연결됨

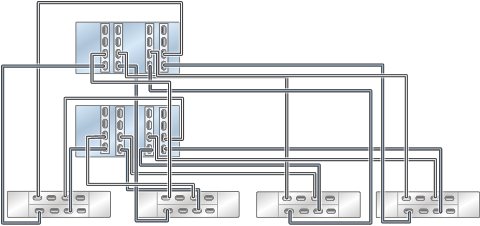

그림 161 클러스터형 ZS4-4 컨트롤러의 HBA 4개가 DE3-24 Disk Shelf 4개에 4줄 체인으로 연결됨

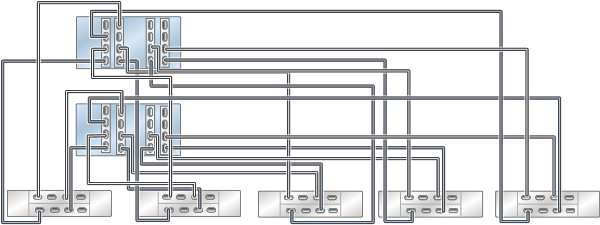

그림 162 클러스터형 ZS4-4 컨트롤러의 HBA 4개가 DE3-24 Disk Shelf 5개에 5줄 체인으로 연결됨
그림 163 클러스터형 ZS4-4 컨트롤러의 HBA 4개가 DE3-24 Disk Shelf 6개에 6줄 체인으로 연결됨

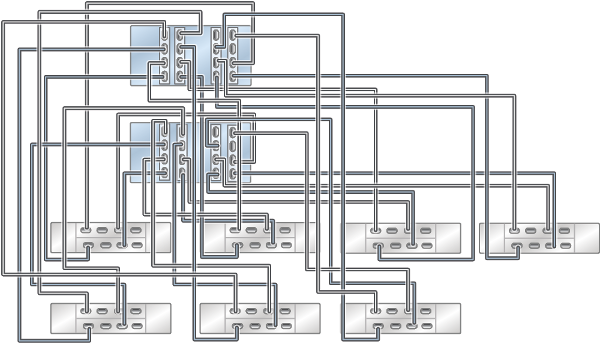

그림 164 클러스터형 ZS4-4 컨트롤러의 HBA 4개가 DE3-24 Disk Shelf 7개에 7줄 체인으로 연결됨

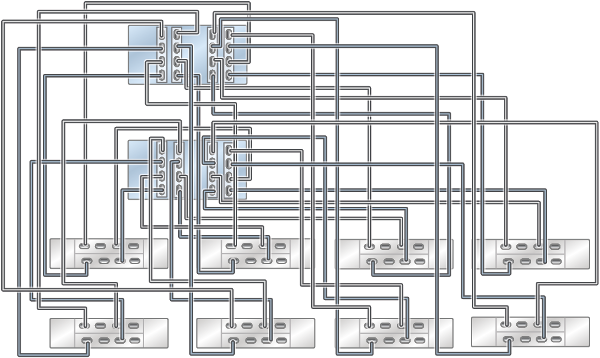

그림 165 클러스터형 ZS4-4 컨트롤러의 HBA 4개가 DE3-24 Disk Shelf 8개에 8줄 체인으로 연결됨
